เครื่องหมายบอกทิศเทียบอ้างอิงที่เราเลือก
กระแสเป็นปริมาณมีทิศ แต่คำว่าบวกหรือลบต้องอาศัยทิศอ้างอิงก่อน แคลมป์ที่รักษาเครื่องหมายใช้ลูกศรหรือเครื่องหมายบนหัววัดเพื่อบอกความสัมพันธ์กับขั้วเอาต์พุต หากกลับหัวแคลมป์บนสายเส้นเดิม เครื่องหมายอาจกลับทั้งที่การไหลจริงไม่เปลี่ยน การเห็นค่าลบจึงต้องตรวจทิศหัววัดและการตั้งช่องก่อนสรุปว่ามีกระแสไหลย้อน
กำหนดในแบบทดลองว่ากระแสจากแหล่งไปโหลดบนสายที่เลือกเป็นบวก แล้วจัดลูกศรตามคู่มือให้ตรงกับนิยามนี้ ถ้าเลือกวัดบนสายกลับ ต้องอธิบายทิศของลูกศรเทียบการไหลจริงในสายกลับด้วย ไม่ใช้คำว่าชี้ไปโหลดอย่างคลุมเครือกับทุกเส้นพร้อมกัน ภาพบันทึกควรเห็นทั้งลูกศรแคลมป์และจุดที่สายไปต่อ เพื่อให้ผู้อ่านตีความเครื่องหมายได้

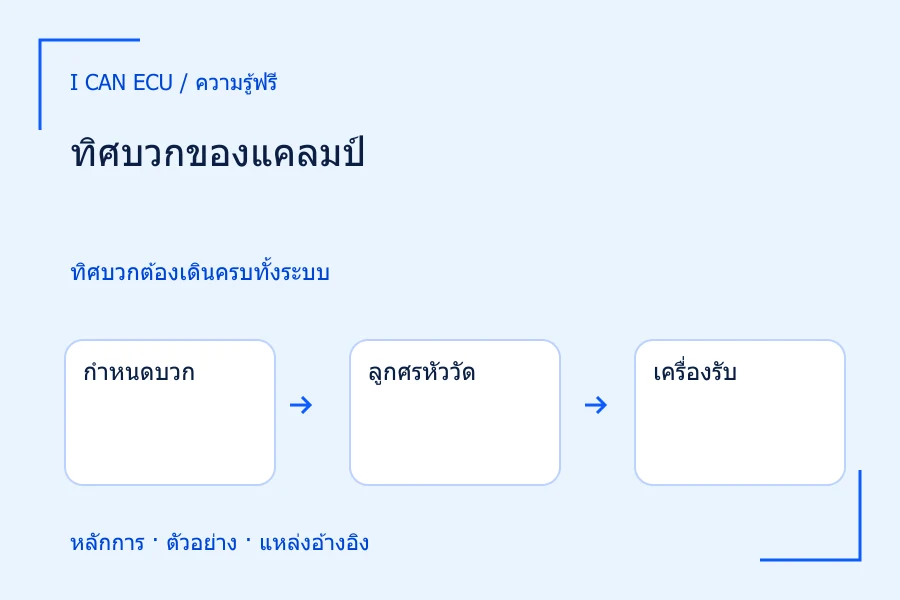

- กำหนดบวก
กระแสจากแหล่งเข้าขั้วบวกโหลด
- ลูกศรหัววัด
จัดตามคู่มือให้ตรงอ้างอิง
- เครื่องรับ
ตรวจขั้วและการกลับเครื่องหมาย
- ตีความ
ลบหมายถึงสวนทิศที่กำหนดเมื่อศูนย์ถูกต้อง
ลูกศร ขั้วเอาต์พุต และการกลับช่องมีผลร่วมกัน
ตัวอย่างกลับหัวโดยกระแสไม่กลับ
สมมติกระแสตรงจริงตามทิศอ้างอิงเป็น +0.80 A แคลมป์อุดมคติที่วางตามลูกศรจะแสดง +0.80 A เมื่อกลับทิศหัววัดจะได้ −0.80 A ผลรวมสองค่าคือศูนย์เพราะทิศอ่านกลับกัน ไม่ใช่เพราะค่าเฉลี่ยกระแสจริงเป็นศูนย์ การนำสองการวัดนี้ไปเฉลี่ยรวมโดยไม่แก้ทิศจะทำให้ลบกระแสจริงทิ้งทางคณิตศาสตร์
เพิ่มออฟเซตสมมติคงที่ +0.03 A ของหัววัด กรณีตามทิศจะอ่าน +0.83 A ส่วนกลับหัวจะอ่าน −0.77 A ถ้าสมมติฐานว่ากระแสคงเดิมและออฟเซตไม่เปลี่ยนเป็นจริง ผลต่างสองค่าหารสองคือ (0.83−(−0.77))/2 = 0.80 A และผลบวกหารสองคือ 0.03 A นี่เป็นแบบฝึกแยกเครื่องหมายกับออฟเซต ไม่ใช่วิธีสอบเทียบที่ใช้แทนขั้นตอนผู้ผลิตได้ทั่วไป
เหตุใดการกลับหัวอาจแยกออฟเซตไม่ได้สมบูรณ์
ในโลกจริงการกลับหัวเปลี่ยนแนวเซนเซอร์เทียบสนามแม่เหล็กภายนอกและอาจเปลี่ยนตำแหน่งสายภายในปาก ศูนย์จึงอาจไม่คงที่อย่างแบบจำลอง อีกทั้งโหลดอาจเปลี่ยนระหว่างสองการอ่าน หากเงื่อนไขเหล่านี้ไม่ถูกควบคุม สูตรครึ่งผลรวมไม่ใช่ออฟเซตล้วน ต้องตรวจศูนย์ในทิศที่จะใช้งานตามคู่มือและเก็บเวลาแต่ละค่าประกอบ
วิธีตรวจทิศที่ชัดคือใช้ชุดกระแสแรงดันต่ำซึ่งรู้ทิศจากการต่อและมีขนาดอยู่ในย่านที่แคลมป์รองรับ ก่อนนำไปวัดระบบที่อาจคืนพลังงานได้จริง การตั้งศูนย์ต้องทำในสภาพที่ไม่มีตัวนำหรือกระแสตามคู่มือของหัววัด ไม่ตั้งศูนย์ขณะครอบสายที่มีกระแสแล้วใช้การแสดงติดลบภายหลังสรุปว่าโหลดเริ่มคืนพลังงาน เพราะฐานถูกลบไปแล้ว
- ตามทิศ
0.80 + 0.03 = 0.83 A
- กลับทิศ
−0.80 + 0.03 = −0.77 A
- ครึ่งผลต่าง
(0.83 + 0.77) ÷ 2 = 0.80 A
- ครึ่งผลรวม
(0.83 − 0.77) ÷ 2 = 0.03 A
สมมติกระแสคงที่และออฟเซตไม่เปลี่ยน
ค่าประสิทธิผลกับรูปคลื่นมีเครื่องหมายต่างกัน
เครื่องที่แสดง RMS ให้ขนาดตามการยกกำลังสองและเฉลี่ย จึงไม่รักษาเครื่องหมายกระแสตรงหรือทิศทันทีแบบรูปคลื่น การกลับหัวอาจไม่ทำให้ตัวเลข RMS เปลี่ยนเป็นลบ การทดลองทิศต้องใช้โหมดที่มีเครื่องหมายและหัววัดที่รองรับส่วนที่สนใจ หากกระแสสลับ ต้องอ้างเฟสกับแรงดันหรือสัญญาณอื่นด้วย ไม่ใช้ช่วงค่าติดลบของไซน์บอกการไหลย้อนเชิงพลังงานโดยลำพัง
ออสซิลโลสโคปอาจมีฟังก์ชันกลับขั้วช่อง หรือสายต่อเอาต์พุตอาจสลับขั้วได้ ต้องบันทึกสิ่งเหล่านี้ร่วมกับลูกศร การเห็นลูกศรชี้ถูกทิศยังไม่เพียงพอหากซอฟต์แวร์กลับเครื่องหมายอีกชั้น เมื่อส่งข้อมูลออก ควรระบุคอลัมน์กระแสที่แก้ทิศแล้วแยกจากข้อมูลดิบ และเก็บสูตรการเปลี่ยนเครื่องหมายไว้เพื่อตรวจย้อนกลับ
คำนวณกำลังต้องมีขั้วแรงดันร่วมกัน
สมมติแรงดันคร่อมโหลดเป็น +5 V และกำหนดกระแสบวกไหลเข้าขั้วแรงดันบวกตามข้อตกลงแบบรับพลังงาน กระแส +0.80 A ให้กำลัง 5×0.80 = +4 W ซึ่งหมายถึงรับพลังงานในข้อตกลงนี้ ถ้ากระแสจริงกลับเป็น −0.20 A จะได้ −1 W แต่หากลบเกิดจากกลับหัวแคลมป์อย่างเดียว การแปลว่าคืนพลังงานย่อมผิด ต้องยืนยันทิศและขั้วทั้งสองปริมาณก่อน
สำหรับรูปคลื่นเปลี่ยนตามเวลา การคูณกำลังยังต้องจัดเวลาแรงดันกับกระแสให้สัมพันธ์กันและคำนึงความหน่วงต่างช่อง การกำหนดลูกศรถูกไม่ได้แก้เฟสของหัววัด ขณะที่การคูณค่า RMS ของแรงดันกับกระแสไม่เท่ากับกำลังเฉลี่ยทั่วไป ข้อจำกัดนี้สำคัญเมื่อใช้คำว่าชาร์จหรือคายพลังงานซึ่งมีความหมายมากกว่าเครื่องหมายของตัวเลขกระแสหนึ่งค่า
จัดบันทึกทิศให้ตรวจซ้ำได้
ใช้ข้อความว่า บวกหมายถึงกระแสจากแหล่ง A เข้าขั้วบวกโหลด B บนสายที่ระบุ พร้อมภาพลูกศรและสถานะกลับขั้วช่อง ก่อนและหลังงานควรตรวจว่าหัววัดไม่ถูกถอดแล้วใส่กลับทิศ หากผลใกล้ศูนย์เมื่อเทียบศูนย์เลื่อน ต้องรายงานว่ายังไม่ยืนยันทิศ แทนการเรียกค่าลบทุกครั้งว่าคืนกระแส
ตัวอย่าง +0.83 และ −0.77 A แสดงว่าค่าออฟเซตทำให้ขนาดสองทิศไม่เท่ากันได้โดยไม่ต้องมีการเปลี่ยนกระแสจริง ส่วนกำลัง +4 และ −1 W แสดงการใช้เครื่องหมายภายใต้ข้อตกลงที่กำหนด ตัวเลขทั้งหมดเป็นสมมติ ไม่ใช่พฤติกรรมรถหรือชุดชาร์จรุ่นใด และต้องไม่ใช้เป็นเกณฑ์ยืนยันการไหลกลับโดยขาดข้อมูลการต่อ
