แคลมป์ตอบสนาม จึงต้องสนใจสิ่งรอบหัววัด
กระแสในสายเป้าหมายสร้างสนามที่แคลมป์ออกแบบให้ตรวจ แต่บริเวณเดียวกันอาจมีสนามจากสายข้างเคียง หม้อแปลง มอเตอร์ หรือแม่เหล็กยึดอุปกรณ์ สนามภายนอกที่ระบบปฏิเสธได้ไม่หมดอาจปรากฏเป็นค่ากระแสเปลี่ยน ทั้งที่กระแสในสายเป้าหมายคงที่ ผลนี้ขึ้นกับทิศ ความถี่ ระยะ และโครงสร้างหัววัด จึงไม่ควรกำหนดค่าคลาดเคลื่อนเดียวใช้กับแคลมป์ทุกแบบ
การป้องกันสนามของแต่ละรุ่นต่างกัน และคำว่าลดผลสนามภายนอกไม่ได้หมายถึงไม่มีผลในทุกสภาวะ โดยเฉพาะการวัดกระแสต่ำซึ่งความผิดสัมบูรณ์เล็กก็คิดเป็นสัดส่วนสูง ต้องอ่านเงื่อนไขที่ใช้ระบุคุณสมบัติ ไม่ใช้พิกัดกระแสสูงสุดเป็นตัวแทนความทนต่อสนามรบกวน ตัวอย่างทั้งหมดในบทเป็นการวางแผนทดลองแรงดันต่ำ ไม่ใช่ค่าผลรบกวนที่วัดได้จากผลิตภัณฑ์

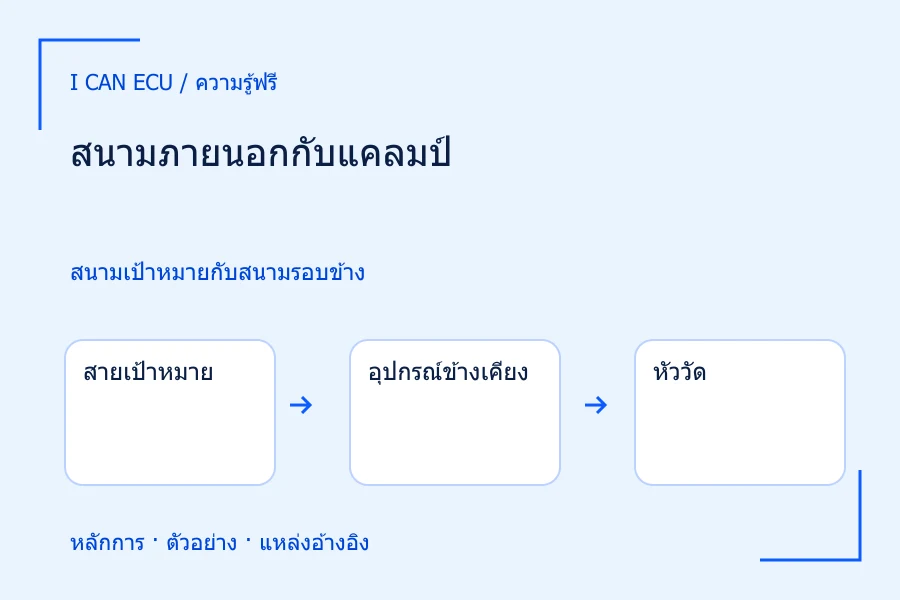

- สายเป้าหมาย
สร้างสนามที่ต้องการตรวจ
- อุปกรณ์ข้างเคียง
เพิ่มสนามหรือเปลี่ยนแหล่งจ่ายร่วมได้
- หัววัด
การปฏิเสธสนามไม่สมบูรณ์
- การยืนยัน
คุมทิศ ตำแหน่ง และตรวจแหล่งเป้าหมายด้วยระบบอ้างอิง
ต้องแยกเส้นทางรบกวนก่อนตัดสินกระแสจริง
แยกสนามคงที่ออกจากสนามที่เปลี่ยน
หัววัดที่ตรวจส่วนกระแสตรงอาจมีออฟเซตเปลี่ยนเมื่อหมุนเทียบสนามคงที่ การตั้งศูนย์ในทิศหนึ่งแล้วนำไปหมุนใช้ในอีกทิศจึงอาจไม่รักษาฐานเดิม ส่วนสนามสลับจากอุปกรณ์ใกล้เคียงอาจทำให้เห็นองค์ประกอบเป็นจังหวะในรูปกระแส หรือเพิ่มค่า RMS แม้ค่าเฉลี่ยใกล้เดิม การเลือกดูเพียงค่าเฉลี่ยจึงอาจพลาดปัญหาของสัญญาณสลับที่ซ้อนอยู่
การตั้งศูนย์ช่วยหักฐานในเงื่อนไขที่ทำ แต่ไม่กดสนามที่เปลี่ยนตามเวลาและไม่รับรองว่าสภาพสนามจะเหมือนเดิมตลอดงาน หากตั้งศูนย์ขณะอุปกรณ์ข้างเคียงเปิดแล้วมันปิดระหว่างวัด ฐานก็อาจเปลี่ยนอีก ควรบันทึกสถานะอุปกรณ์รอบข้างและทิศหัววัด พร้อมตรวจศูนย์ก่อนหลังตามขั้นตอนของรุ่น โดยไม่ตั้งศูนย์ขณะมีกระแสเป้าหมายแล้วลบส่วนจริงออก
ตัวอย่างสลับอุปกรณ์รอบข้าง
สมมติแหล่งเป้าหมายคงกระแส 0.200 A ซึ่งยืนยันด้วยระบบอ้างอิงที่เหมาะสม ในตำแหน่งแคลมป์เดิม เมื่อแหล่งรบกวนข้างเคียงปิดอ่าน 0.201 A เมื่อเปิดอ่าน 0.231 A แล้วปิดอีกครั้งอ่าน 0.202 A ผลต่างตอนเปิดเทียบค่าเฉลี่ยก่อนหลังคือ 0.231−(0.201+0.202)/2 = 0.0295 A หรือ 29.5 mA คิดเป็น 14.75% ของกระแสเป้าหมายสมมติ 0.200 A
ข้อมูลนี้แสดงความสัมพันธ์กับสถานะอุปกรณ์ข้างเคียง แต่จะระบุว่าเกิดจากสนามโดยตรงต้องยืนยันว่าแหล่งรบกวนไม่ได้เปลี่ยนโหลดเป้าหมายผ่านแหล่งจ่ายร่วมด้วย ระบบอ้างอิงจึงสำคัญ ถ้าเปิดอุปกรณ์แล้วแรงดันจ่ายของเป้าหมายตก กระแสอาจเปลี่ยนจริง การมีจังหวะสัมพันธ์กันไม่พอแยกทางรบกวนแม่เหล็กจากทางไฟฟ้า
- ก่อนเปิด
0.201 A
- ขณะเปิด
0.231 A
- หลังปิด
0.202 A; ฐานเฉลี่ย 0.2015 A
- ผลต่าง
0.0295 A = 14.75% ของเป้าหมาย 0.200 A
ข้อมูลสมมติ ไม่ใช่สเปกผลสนามของแคลมป์
ใช้ระยะทางเป็นการทดลองอีกปัจจัย
สำหรับสายตรงยาวอุดมคติ สนามแม่เหล็กในอากาศแปรตามกระแสและแปรผกผันกับระยะ โดย B=μ0I/(2πr) สมมติสายข้างเคียงมีกระแส 2 A และระยะ 0.02 m จะได้ประมาณ 20 µT เมื่อเพิ่มระยะเป็น 0.04 m เหลือประมาณ 10 µT แบบจำลองนี้แสดงว่าระยะมีผล แต่สนามจริงใกล้สายไปกลับ หม้อแปลง หรือวัสดุแม่เหล็กมีรูปซับซ้อนกว่าสายเส้นเดียว
ไม่สามารถแปลง 20 µT เป็นค่าผิดของแคลมป์หน่วยแอมแปร์โดยตรงโดยไม่มีข้อมูลการตอบสนองต่อสนามภายนอกของหัววัด การเห็นสนามลดครึ่งหนึ่งจึงไม่รับรองว่าความผิดอ่านกระแสจะลดครึ่งหนึ่งทุกกรณี หากทดลองย้ายให้ไกลขึ้น ต้องรักษาตำแหน่งสายเป้าหมายในปากและทิศแคลมป์ เพื่อไม่ให้ผลตำแหน่งหรือการตั้งศูนย์ปนกับผลระยะ
จัดชุดให้ลดการรับรบกวนได้โดยตรวจย้อนกลับ
วางหัววัดและสายเอาต์พุตให้ห่างจากแหล่งรบกวนเท่าที่การจัดงานอนุญาต โดยไม่สร้างทางต่อที่ผิดพิกัดหรือทำให้ปากปิดไม่ครบ หลีกเลี่ยงอุปกรณ์แม่เหล็กที่ติดใกล้ส่วนตรวจหากไม่ได้อยู่ในวิธีใช้งานของผู้ผลิต อย่าพันแผ่นโลหะหรือเพิ่มวัสดุป้องกันรอบหัววัดเองแล้วถือว่าสเปกยังเดิม เพราะอาจเปลี่ยนสนามและโครงสร้างการวัดโดยไม่ทราบผล
การทดสอบไม่มีตัวนำอยู่ในปากแต่คงตำแหน่งหัววัดตามคู่มืออาจช่วยดูว่ามีผลจากรอบข้างหรือศูนย์เลื่อนหรือไม่ แต่สภาพนี้ไม่เหมือนการวัดจริงทุกด้าน จึงเป็นหลักฐานประกอบ ไม่ใช่ค่าที่นำไปลบออกจากข้อมูลทุกเวลาโดยตรง หากความผิดมีเฟสและความถี่ซับซ้อน การลบตัวเลขคงที่ไม่สามารถคืนรูปกระแสทั้งหมดได้
รายงานผลตามหลักฐานที่แยกได้
ระบุสถานะอุปกรณ์ข้างเคียง ทิศหัววัด ระยะโดยประมาณ โหมดและการกรอง พร้อมผลระบบอ้างอิงของกระแสเป้าหมาย ถ้าข้อมูลแสดงเพียงว่าค่าแคลมป์เปลี่ยนตามสถานะ ให้ใช้ถ้อยคำว่ามีผลสัมพันธ์กับอุปกรณ์ข้างเคียงและยังต้องแยกทางรบกวน หากยืนยันแหล่งเป้าหมายคงที่และการเปลี่ยนหายเมื่อจัดระยะโดยคุมตัวแปร จะมีหลักฐานสนับสนุนผลจากการจัดสนามมากขึ้น
ในตัวอย่าง 29.5 mA เป็นผลต่างเทียบฐานก่อนหลัง ไม่ใช่ค่าความแม่นยำที่ผู้ผลิตรับรอง ส่วน 20 กับ 10 µT มาจากแบบจำลองสายตรง ไม่ใช่การวัดสนามจริง ภาพสองส่วนจึงแยกเหตุผลการรับสนามออกจากการคำนวณผลอ่าน เพื่อไม่ให้ผู้อ่านนำสมการสนามไปแก้ค่ากระแสโดยขาดค่าความไวของหัววัด
