คลิปกราวด์สองช่องอาจเป็นจุดไฟฟ้าเดียวกัน
ออสซิลโลสโคปตั้งโต๊ะจำนวนมากมีส่วนกราวด์ของช่องวัดเชื่อมร่วมกันและสัมพันธ์กับสายดินของเครื่อง จึงไม่ควรคิดว่าโพรบแต่ละเส้นเป็นมิเตอร์ลอยอิสระสองตัว หากหนีบกราวด์ช่องหนึ่งที่จุดศูนย์และอีกช่องที่จุดแรงดันอื่น จุดทั้งสองอาจถูกเชื่อมผ่านตัวเครื่องทันที ก่อนต่อวัดต้องอ่านโครงสร้างอินพุตของรุ่นจริง ไม่ตัดสินจากการที่มีช่องแยกบนหน้าปัดหรือใช้แบตเตอรี่ได้
กราวด์สัญญาณ จุดอ้างอิงวงจร และสายดินนิรภัยเป็นคำที่เกี่ยวข้องแต่ไม่เหมือนกันทุกสถานการณ์ การเรียกจุดใดว่ากราวด์ในผังชิ้นงานไม่ได้ยืนยันว่าต่อกับกราวด์เครื่องได้โดยไม่กระทบวงจร ต้องตรวจแหล่งจ่าย สายข้อมูล และอุปกรณ์อื่นที่เชื่อมอยู่ด้วย บทนี้จำกัดตัวอย่างเป็นวงจรแรงดันต่ำบนโต๊ะ ไม่ใช่ขั้นตอนวัดระบบแรงดันสูงหรือวิธีดัดแปลงการป้องกันของเครื่องมือ

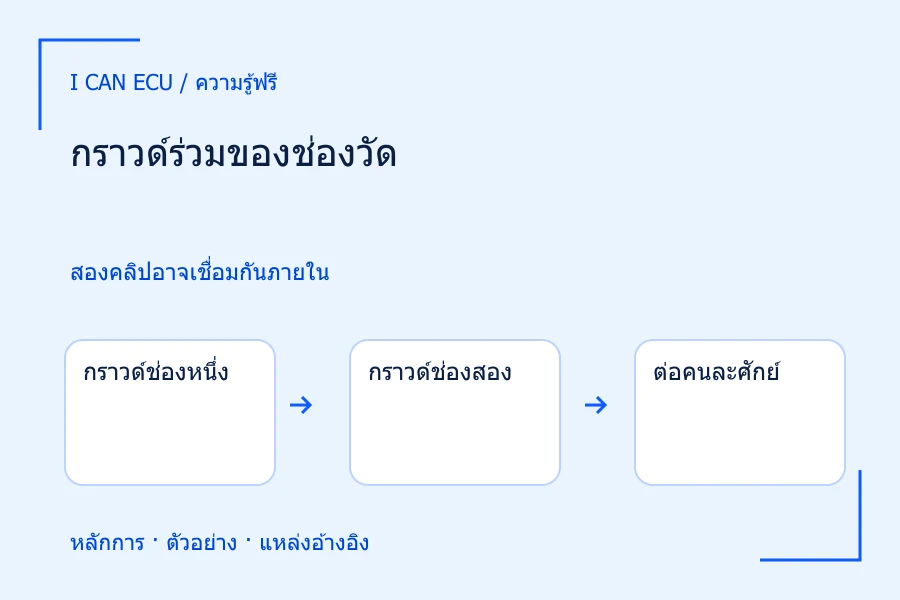

- กราวด์ช่องหนึ่ง
เชื่อมอ้างอิงของเครื่อง
- กราวด์ช่องสอง
อาจร่วมกับช่องหนึ่ง
- ต่อคนละศักย์
อาจเชื่อมสองจุดชิ้นงานเข้าหากัน
- ฟังก์ชันลบ
ไม่เปลี่ยนเส้นทางกราวด์ทางกายภาพ
ตรวจโครงสร้างรุ่นจริงก่อนต่อทุกครั้ง
ตัวอย่างแบ่งแรงดันที่ถูกคลิปกราวด์เปลี่ยนวงจร
สมมติแหล่ง 5 V ต่อกับตัวต้านทาน 1 kΩ สองตัวอนุกรมลงจุดศูนย์ หากยังไม่มีการโหลด จุดกลางอยู่ที่ 2.5 V กระแสผ่านสายอนุกรมคือ 5/2000 = 2.5 mA ถ้าต่อกราวด์ช่องหนึ่งกับจุดศูนย์ แล้วผิดพลาดต่อกราวด์อีกช่องกับจุดกลาง โดยกราวด์สองช่องเชื่อมกัน จุดกลางจะถูกดึงลงจุดศูนย์ผ่านทางกราวด์ ตัวต้านทานล่างถูกลัดข้ามในแบบจำลอง
เมื่อถือทางกราวด์เป็นตัวนำอุดมคติ กระแสผ่านตัวต้านทานบนเพิ่มเป็น 5/1000 = 5 mA และแรงดันที่จุดกลางเป็นศูนย์ การที่จออ่านศูนย์หลังต่อไม่ได้พิสูจน์ว่าตัวต้านทานล่างเสีย เพราะการวัดเปลี่ยนวงจรไปแล้ว ตัวอย่างนี้มีตัวต้านทานจำกัดกระแสเพื่ออธิบายเท่านั้น วงจรจริงอาจมีแหล่งพลังงานมากกว่านี้ จึงห้ามทดลองต่อผิดเพื่อดูว่าจะเกิดอะไรขึ้น
ใช้สองช่องลบกันต้องคงอ้างอิงที่ถูกต้อง
หากโครงสร้างและพิกัดอนุญาต อาจใช้ปลายช่องหนึ่งวัดจุด A เทียบจุดอ้างอิงร่วม และปลายช่องสองวัดจุด B เทียบจุดอ้างอิงเดียวกัน แล้วคำนวณ A−B ได้ แต่คลิปกราวด์ทั้งสองยังต้องต่อกับอ้างอิงที่ถูกต้อง ไม่ย้ายคลิปหนึ่งไปจุด B เพื่อหวังให้เครื่องอ่านคร่อมระหว่างสองจุด การกดฟังก์ชันลบไม่เปลี่ยนการเชื่อมต่อทางกายภาพหรือแยกกราวด์ออกจากกัน
ทั้งสองช่องต้องรับแรงดันของแต่ละจุดเทียบกราวด์ได้ ไม่ใช่ตรวจแค่ผลต่าง สมมติ A=4.1 V และ B=4.0 V ผลต่างคือ 0.1 V แต่ช่องยังต้องรับประมาณ 4 V ของตัวเอง และต้องมีความละเอียดกับความแม่นยำพอแยก 0.1 V หากเลือกสเกลกว้างมากเพราะระดับร่วมสูง รายละเอียดผลต่างอาจถูกจำกัด แม้ค่าทางคณิตศาสตร์ดูมีทศนิยมหลายหลัก
- วงจรเดิม
5 V ผ่าน 1 kΩ สองตัว; กลาง 2.5 V
- ต่อผิด
กราวด์ร่วมเชื่อมจุดกลางกับศูนย์
- กระแสบน
เพิ่มจาก 2.5 เป็น 5 mA
- ข้อสรุป
การวัดเปลี่ยนวงจร ไม่ได้พิสูจน์ว่าตัวต้านทานเสีย
แบบจำลองสมมติ ห้ามทดลองต่อผิด
กราวด์ร่วมไม่ได้มีเฉพาะสายไฟเลี้ยง
การเชื่อมคอมพิวเตอร์ผ่านสายข้อมูล แหล่งกำเนิดสัญญาณ หรืออุปกรณ์บันทึกอาจเพิ่มทางเชื่อมอ้างอิง ถ้าจัดวงจรโดยดูเฉพาะสายแหล่งจ่ายจะพลาดทางเหล่านี้ได้ ควรวาดแผนผังอุปกรณ์ทั้งหมดและจุดเชื่อมก่อนเปิดพลังงาน โดยเฉพาะเมื่อใช้แหล่งจ่ายที่เคยคิดว่าแยกอิสระ แต่ภายหลังต่ออุปกรณ์อีกชิ้นทำให้จุดอ้างอิงเปลี่ยน
การตรวจการเชื่อมทางไฟฟ้าควรทำในสภาพปิดและแยกพลังงานตามคู่มือ ไม่ใช้ย่านความต้านทานกับวงจรมีไฟ และไม่ใช้ผลตรวจง่าย ๆ แทนข้อกำหนดการแยกฉนวนของเครื่อง การที่มิเตอร์อ่านไม่ต่อเนื่องไม่ได้รับรองพิกัดลอยหรือการใช้งานทุกความถี่ หากต้องวัดคร่อมจุดที่ไม่ใช่กราวด์ ให้เลือกโพรบดิฟเฟอเรนเชียลหรือระบบอินพุตแยกที่รองรับงานนั้นจริง
แยกความผิดพลาดของผลต่างจากความปลอดภัยการต่อ
แม้ต่อกราวด์ถูก การลบสองช่องยังมีข้อจำกัดจากอัตราขยาย ความหน่วง และการตอบสนองความถี่ที่ต่างกัน ถ้าสัญญาณร่วมเปลี่ยนเร็ว ความไม่ตรงกันเล็กน้อยอาจเหลือเป็นยอดในผลต่าง จึงไม่ถือว่าการใช้สองช่องลบเท่ากับโพรบดิฟเฟอเรนเชียลทุกกรณี ต้องประเมินคุณภาพผลต่างด้วยสัญญาณอ้างอิงและแบนด์วิดท์ที่เกี่ยวข้อง แยกประเด็นนี้จากการต่อที่อาจลัดวงจรโดยตรง
ห้ามถอดสายดินนิรภัยหรือดัดแปลงปลั๊กเพื่อทำให้กราวด์เครื่องลอย การแก้ปัญหาการวัดต้องใช้เครื่องมือและวิธีต่อที่ออกแบบไว้ ไม่ย้ายความเสี่ยงไปไว้ที่โครงเครื่อง การระบุข้อจำกัดในบทนี้ผูกกับงานกราวด์ร่วมโดยตรง และไม่มีการเสนอพิกัดลอยสากลที่นำไปใช้กับอุปกรณ์ไม่ทราบรุ่นได้
หลักฐานที่ควรเก็บก่อนเชื่อรูปคลื่น
เก็บแผนผังคลิปกราวด์แต่ละเส้น จุดอ้างอิงของแหล่งจ่าย และสายเชื่อมอุปกรณ์อื่น พร้อมระบุว่าค่าที่รายงานเป็นแรงดันช่องเดียวหรือผลลบ เมื่อพบแรงดันจุดทดลองเปลี่ยนทันทีหลังต่อโพรบ ให้หยุดและตรวจเส้นทางกราวด์ก่อนกล่าวว่าชิ้นงานเสีย ในตัวอย่างนี้สาเหตุของ 2.5 V ที่กลายเป็นศูนย์คือจุดกลางถูกเชื่อมกับศูนย์ ไม่ใช่ข้อสรุปความผิดปกติของตัวต้านทาน
การใช้แบตเตอรี่ไม่ใช่หลักฐานว่าแต่ละช่องแยกอิสระ ต้องตรวจพอร์ตข้อมูลและทางอ้างอิงที่เชื่อมเพิ่มด้วย
