เตรียมการจับครั้งเดียวโดยไม่พลาดก่อนกดเริ่ม

เหตุการณ์เปิดวงจรเพียงครั้งเดียวไม่มีโอกาสให้การเฉลี่ยหลายรอบช่วยกู้ข้อมูลที่พลาดไป การใช้ปุ่มจับครั้งเดียวจึงเริ่มตั้งแต่การวางลำดับการทดลอง ไม่ใช่กดปุ่มให้ทันหลังเห็นอาการ บทนี้อธิบายการเปิดชุดแรงดันต่ำสมมติซึ่งต้องการเห็นทั้งระดับก่อนเริ่มและช่วงฟื้นตัว โดยแยกความพร้อมของเครื่องออกจากคำสั่งให้วงจรเริ่มทำงานอย่างชัดเจน

การกดเริ่มยังไม่รับรองว่าพร้อมทันที

เครื่องอาจต้องจัดหน่วยความจำหรือเติมส่วนก่อนทริกเกอร์ก่อนรับเหตุการณ์ที่ต้องการ คำอธิบายสถานะของ Keysight แสดงให้เห็นว่าบางข้อความบนจอสัมพันธ์กับทั้งการเติมบัฟเฟอร์และการพบทริกเกอร์ จึงต้องอ่านนิยามของรุ่นที่ใช้ ไม่ตีความคำหนึ่งคำแบบเดียวกับทุกเครื่อง ให้ยืนยันความพร้อมจากสถานะหรือวิธีที่ผู้ผลิตระบุ ก่อนกระตุ้นเหตุการณ์ที่เกิดซ้ำยาก

เลือกการรับข้อมูลที่เหมาะกับเหตุการณ์เดี่ยวและตรวจว่าคำสั่งจับครั้งเดียวหมายถึงหนึ่งระเบียนหรือหนึ่งชุดการรับข้อมูลตามโหมดที่เลือก หากเปิดเฉลี่ยหลายรอบ บางเครื่องอาจต้องรับหลายเหตุการณ์เพื่อสร้างผลสุดท้าย การหยุดอัตโนมัติหลังจับจึงไม่รับรองว่ารูปนั้นเป็นพัลส์เดี่ยวที่ไม่ผ่านการประมวลผล ต้องเก็บชื่อโหมดไว้กับระเบียน

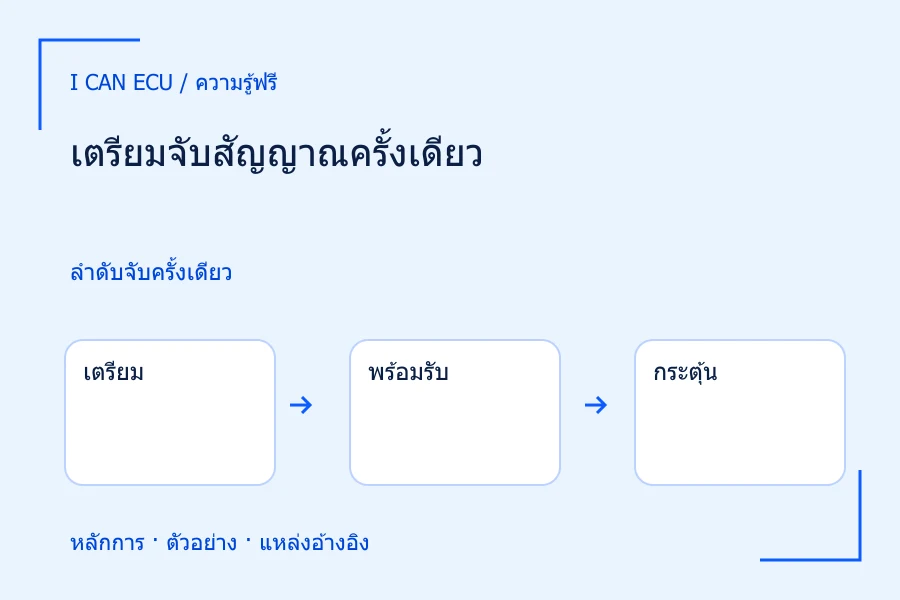

1. 1
   เตรียม

   ต่อโพรบและตรวจระดับฐานก่อนสั่งรอ

2. 2
   พร้อมรับ

   ตรวจสถานะตามคู่มือและส่วนก่อนทริกเกอร์

3. 3
   กระตุ้น

   ส่งคำสั่งเริ่มเมื่อเครื่องพร้อมแล้ว

4. 4
   เก็บหลักฐาน

   ตรวจช่วงก่อนหลังครบก่อนเริ่มรอบใหม่

ความพร้อมต้องมาก่อนการกระตุ้นเหตุการณ์

ตัวอย่างสมมติ: ต้องเห็นก่อนสองและหลังแปดมิลลิวินาที

สมมติต้องการบันทึกก่อนจุดข้ามทริกเกอร์ 2 ms และหลังจุดข้าม 8 ms ช่วงรวมคือ 10 ms ถ้าเลือกอัตราสุ่มตัวอย่าง 2 MSa/s จะใช้ประมาณ 2,000,000 × 0.010 = 20,000 จุด โดยก่อนทริกเกอร์ประมาณ 4,000 จุดและหลังประมาณ 16,000 จุด สัดส่วนก่อนคือ 2 ÷ 10 × 100 = 20% ตัวเลขนี้เป็นแผนการเก็บสมมติ ต้องตรวจจำนวนจุดและอัตราจริงหลังตั้งเครื่อง

สมมติการฟื้นตัวของชุดทดลองสิ้นสุดที่ 6 ms หลังทริกเกอร์ การเก็บหลัง 8 ms จะมีช่วงระดับนิ่งต่อท้าย 2 ms สำหรับตรวจเทียบ ถ้าลากทริกเกอร์ไปกลางระเบียนโดยคงช่วงรวม 10 ms จะเหลือหลังเพียง 5 ms และตัดปลายการฟื้นตัวออก แม้หน้าจออาจดูเต็มและสวยกว่าเดิม การวางจุดทริกเกอร์จึงควรอิงเวลาที่ต้องวัด ไม่ใช่ความสมมาตรของภาพ

เตรียมสัญญาณแล้วค่อยส่งเหตุการณ์

ก่อนเริ่มรอบจริง ให้ปิดการกระตุ้นและดูระดับฐาน กำหนดขอบกับระดับที่เฉพาะต่อการเริ่มทดลองมากพอ หากใช้แรงดันเอาต์พุตเป็นแหล่งทริกเกอร์ ให้แน่ใจว่าการรบกวนจากการต่อโพรบไม่ทำให้จับก่อนเวลา การต่อสายควรเสร็จก่อนสั่งรอ และตั้งช่วงแรงดันให้ยอดทั้งหมดอยู่ในขอบเขตของระบบวัดโดยไม่ทำให้รายละเอียดเล็กจนอ่านไม่ได้

จากนั้นสั่งจับครั้งเดียว รอสถานะพร้อม แล้วส่งคำสั่งเริ่มจากแหล่งกำเนิดหรือสวิตช์ทดลองที่จัดไว้ เมื่อเครื่องหยุด ให้ตรวจว่าระเบียนมีระดับฐานก่อนและปลายฟื้นตัวหลังครบ ถ้าเครื่องหยุดก่อนส่งคำสั่ง ให้รักษาระเบียนนั้นไว้เพื่อค้นเหตุทริกเกอร์ก่อนเวลา อาจเป็นขอบจากสัญญาณอื่น การเลือกช่องผิด หรือเงื่อนไขที่กว้างเกินไป อย่าลบภาพแล้วกดซ้ำโดยไม่รู้สาเหตุ

1. 1
   ช่วงรวม

   2 + 8 = 10 ms

2. 2
   อัตราสุ่ม

   2 MSa/s × 10 ms ≈ 20,000 จุด

3. 3
   ก่อนทริกเกอร์

   2 ms ≈ 4,000 จุด หรือ 20%

4. 4
   หลังทริกเกอร์

   8 ms ≈ 16,000 จุด; ฟื้นจบที่ 6 ms ยังมีท้าย 2 ms

แผนการเก็บสมมติ ไม่ใช่ข้อกำหนดหน่วยความจำสินค้า

พลาดช่วงต้นแล้วขยายภาพย้อนคืนไม่ได้

หากสั่งรอหลังเริ่มวงจรแล้ว การตั้งก่อนทริกเกอร์มากขึ้นในภายหลังจะไม่สร้างข้อมูลอดีตที่ไม่ได้เก็บ บางเครื่องแสดงพื้นที่ว่างหรือเลื่อนภาพให้ดูเหมือนมีส่วนก่อน แต่ต้องตรวจแกนเวลาและข้อมูลต้นทาง การซูมหลังหยุดช่วยดูจุดที่มีอยู่ละเอียดขึ้นทางภาพเท่านั้น ไม่ได้เพิ่มอัตราสุ่มตัวอย่างหรือความยาวระเบียนเดิม

สำหรับการทดลองที่ทำซ้ำได้ ควรคืนสภาวะเริ่มให้เหมือนกันก่อนแต่ละรอบ เช่น รอแรงดันสะสมลดถึงเงื่อนไขที่กำหนดของชุดทดลอง ไม่ใช้เวลารอตายตัวจากบทความเป็นข้อกำหนดชิ้นงาน ความต่างของการชาร์จค้างอาจทำให้รูปเปิดรอบสองไม่เหมือนรอบแรก ทั้งที่เครื่องจับถูกต้องเหมือนเดิม จึงต้องบันทึกสภาวะเริ่มร่วมกับรูปคลื่น

ควรตรวจด้วยว่าปุ่มเริ่มของแหล่งกำเนิดส่งเหตุการณ์ทันทีหรือมีการรอภายในของมันเอง ถ้ามีสัญญาณยืนยันคำสั่ง ให้เก็บไว้หนึ่งช่องเพื่อรู้ว่าระยะที่เห็นเป็นเวลาระหว่างคำสั่งกับเอาต์พุต หรือเป็นเพียงการหน่วงของผู้กดปุ่ม การใช้เวลาที่มือกดแทนขอบไฟฟ้าเป็นจุดเริ่มจะไม่เหมาะกับการวัดหน่วงระดับมิลลิวินาทีในตัวอย่างนี้

หลักฐานหลังหยุดและก่อนเริ่มรอบใหม่

บันทึกข้อมูลรูปคลื่น ค่าตั้ง และคำอธิบายเหตุการณ์ทันทีหลังหยุด โดยระบุว่าจับด้วยเงื่อนไขจริงหรือถูกบังคับจากผู้ใช้ ตรวจว่าเวลาเริ่มของไฟล์ตรงกับรอบทดลองที่จดไว้ และมีจำนวนจุดตามแผน หากเก็บหลายช่อง ให้ตรวจช่องที่ต้องใช้วิเคราะห์ครบก่อนปล่อยรอบใหม่มาทับข้อมูล เพราะภาพช่องหนึ่งที่ถูกต้องไม่รับรองว่าช่องอื่นเปิดรับอยู่

ให้รายงานข้อจำกัดด้วยภาษาที่ตรง เช่น บันทึกได้ตั้งแต่ −2 ถึง +8 ms และเห็นการฟื้นตัวถึง +6 ms ในรอบนี้ ไม่เขียนว่าเครื่องไม่เคยพลาดเหตุการณ์จากการจับเพียงครั้งเดียว วิธีเตรียมดังกล่าวใช้กับชุดฝึกแรงดันต่ำที่สร้างซ้ำได้ ไม่ได้กำหนดขั้นตอนเปิดกล่องควบคุมจริงหรือการต่อพินรถ การนำไปใช้ต้องมีข้อมูลวงจรและขอบเขตเครื่องมือเฉพาะงานเพิ่มเติม
