วงจร DC ต้องครบทางไปและทางกลับจึงทำงานได้

คำว่าไฟมาถึงอุปกรณ์อาจบอกได้เพียงว่าจุดหนึ่งมีศักย์ไฟฟ้าเมื่อเทียบกับจุดอ้างอิง แต่ยังไม่ได้บอกว่าอุปกรณ์มีเส้นทางรับและส่งกระแสครบหรือไม่ การเริ่มอ่านไฟรถจากวงจรครบลูปช่วยแยกคำถามสองข้อนี้ออกจากกันได้ บทความนี้ใช้วงจรแรงดันต่ำแบบง่ายเพื่ออธิบายหลักการ ไม่ผูกกับยี่ห้อรถ และไม่สมมติว่าระบบจริงทุกระบบใช้ตัวถังเป็นทางกลับเหมือนกัน

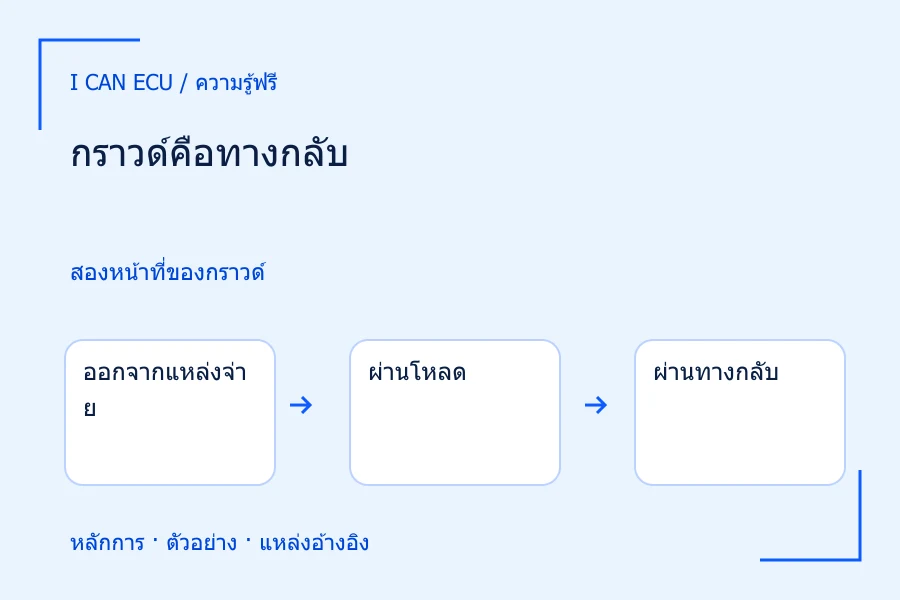

วงจรครบลูปหมายถึงเส้นทางที่กลับถึงแหล่งจ่าย

สำหรับโหลดกระแสตรงในสภาวะคงตัว ต้องมีเส้นทางนำไฟฟ้าจากขั้วหนึ่งของแหล่งจ่าย ผ่านส่วนควบคุมและโหลด แล้วกลับสู่อีกขั้วหนึ่ง จึงจะมีกระแสต่อเนื่องได้ หากกำหนดทิศกระแสตามข้อตกลง กระแสในวงจรภายนอกจะออกจากด้านบวก ผ่านโหลด และกลับด้านลบ ส่วนอิเล็กตรอนในตัวนำโลหะมีทิศการเคลื่อนที่เฉลี่ยตรงข้าม การอ่านผังพื้นฐานใช้ทิศตามข้อตกลงให้สม่ำเสมอก็พอ ไม่ต้องสลับทิศไปมาระหว่างอุปกรณ์

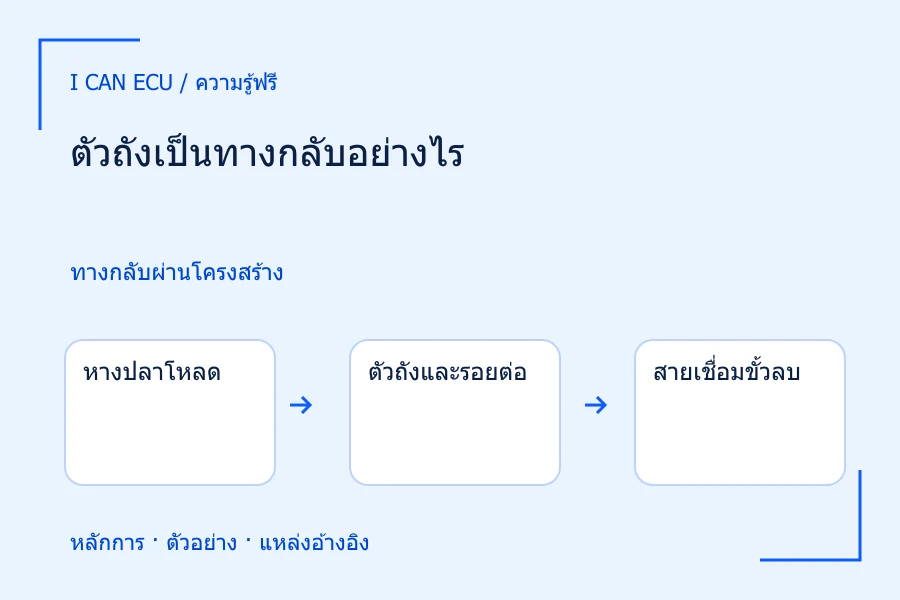

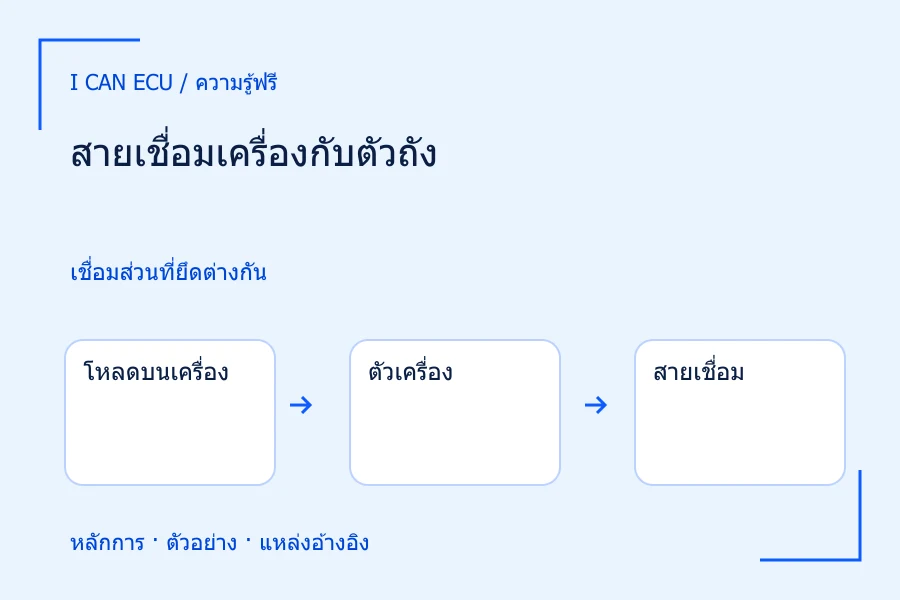

ในรถที่ใช้ระบบลบลงตัวถัง ทางกลับบางช่วงอาจเป็นสายไฟ บางช่วงเป็นตัวถังหรือเครื่องยนต์ที่เชื่อมถึงขั้วลบอย่างเหมาะสม สัญลักษณ์กราวด์ในผังจึงเป็นการย่อเส้นทาง ไม่ใช่เครื่องหมายว่ากระแสหายไปจากวงจร หากเห็นสัญลักษณ์นี้แล้วหยุดตามเส้นทันที อาจพลาดจุดร่วมที่ทำให้อุปกรณ์หลายตัวได้รับผลกระทบ การมีโลหะอยู่ใกล้กันก็ไม่ยืนยันว่าโลหะทุกชิ้นเชื่อมเป็นทางกลับที่รองรับโหลดได้

1. 1
   ขั้วบวก

   แหล่งจ่าย 12 โวลต์เริ่มเส้นทางกระแสตามข้อตกลงในวงจรภายนอก

2. 2
   สวิตช์และโหลด

   สวิตช์ปิดทางไฟให้กระแสผ่านโหลดต้านทาน 6 โอห์ม

3. 3
   ทางกลับ

   กระแสกลับถึงขั้วลบ หากทางนี้เปิดสนิทและไม่มีแขนงอื่น กระแสคงตัวหยุดทั้งลูป

ลูปเดียวต้องต่อถึงแหล่งจ่ายทั้งสองขั้ว กราวด์ไม่ได้ทำให้กระแสหายไป

วงจรเปิดต่างจากวงจรที่มีทางผ่านแต่ต้านทานสูง

วงจรเปิดในแบบจำลองคือทางเดินขาด ไม่มีเส้นทางให้กระแสโหลดไหลต่อเนื่อง เช่น สวิตช์เปิดหรือสายขาดสนิท ส่วนขั้วต่อที่หลวมอาจยังมีทางผ่านแต่เพิ่มความต้านทาน กระแสจึงอาจยังไหลได้โดยแรงดันบางส่วนตกที่ขั้วต่อนั้น อาการปลายทางอาจเป็นไฟหรี่ การทำงานไม่เสถียร หรือไม่ทำงานเลย ขึ้นกับชนิดโหลด จึงไม่ควรใช้คำว่าสายขาดแทนความผิดปกติทุกอย่างที่ทำให้โหลดหยุด

ทั้งสองกรณีอาจทำให้ผู้ตรวจพบแรงดันในบางจุดได้เหมือนกัน เพราะแรงดันเป็นความต่างศักย์และไม่จำเป็นต้องมีโหลดกินกระแสอยู่เสมอ สิ่งที่ต้องแยกคือข้อมูลนั้นมาจากสถานะสวิตช์ใด ต่อโหลดอยู่หรือไม่ และเทียบกับจุดไหน การบอกเพียงมีไฟจึงยังขาดข้อมูลสำคัญ แม้เป็นวงจรง่ายก็ต้องทราบทางกลับด้วยก่อนจะตีความว่าพลังงานไปถึงโหลดได้เพียงพอ

ตัวอย่างสมมติ: โหลดตัวเดียวแต่ทางกลับเปลี่ยนสภาพ

สมมติแหล่งจ่ายคงที่ 12 โวลต์ ต่อผ่านสวิตช์ไปยังโหลดตัวต้านทาน 6 โอห์ม แล้วกลับแหล่งจ่าย ให้สายและสวิตช์ในสภาพแรกมีความต้านทานเป็นศูนย์เพื่อให้เห็นหลักการ เมื่อสวิตช์ปิดทางไฟ กระแสเท่ากับ 12 หาร 6 คือ 2 แอมป์ โหลดได้รับแรงดัน 12 โวลต์เต็ม ตัวเลขนี้เป็นโจทย์คำนวณ ไม่ใช่ค่ามาตรฐานของหลอดไฟหรืออุปกรณ์ในรถรุ่นใด

ถ้าทางกลับเปิดสนิทและไม่มีทางอื่น กระแสคงตัวเป็นศูนย์ โหลดจึงไม่รับกำลังไฟ แต่ถ้าทางกลับไม่ได้เปิด เพียงมีความต้านทานเพิ่ม 2 โอห์ม ความต้านทานรวมจะเป็น 8 โอห์ม กระแสเหลือ 1.5 แอมป์ แรงดันคร่อมโหลดเป็น 1.5 คูณ 6 เท่ากับ 9 โวลต์ อีก 3 โวลต์ตกที่ทางกลับ ผลนี้อธิบายว่าทำไมตรวจด้านจ่ายเพียงด้านเดียวจึงมองไม่ครบ แม้ด้านจ่ายของโหลดยังมีศักย์ 12 โวลต์เทียบขั้วลบก็ตาม

การเปลี่ยนโหลดใหม่ที่มีความต้านทานเท่าเดิมในสถานการณ์สมมตินี้ไม่แก้แรงดันที่เสียไป เพราะสาเหตุอยู่ในทางกลับ หากกลับกันเป็นความต้านทานเพิ่มด้านจ่ายขนาดเท่ากัน กระแสและแรงดันคร่อมโหลดจะได้ผลเท่าเดิม แต่ศักย์ตามจุดต่าง ๆ จะเปลี่ยนตำแหน่ง เรื่องนี้สอนให้แยกผลที่โหลดแสดงออกจากตำแหน่งความผิดปกติ ไม่ใช้ความเหมือนของอาการเป็นหลักฐานว่าอะไหล่ตัวเดียวกันต้องเสีย

1. 1
   รวมความต้านทาน

   โหลด 6 โอห์มบวกทางกลับ 2 โอห์ม รวม 8 โอห์ม

2. 2
   หากระแส

   12 หาร 8 ได้ 1.5 แอมป์ ซึ่งเท่ากันทุกช่วงในลูปเดียว

3. 3
   แบ่งแรงดัน

   โหลดรับ 1.5 × 6 = 9 โวลต์ ทางกลับรับ 1.5 × 2 = 3 โวลต์

4. 4
   ตรวจยอด

   9 + 3 = 12 โวลต์ตรงกับแหล่งจ่าย โหลดใหม่ค่าเดิมจึงไม่แก้ความสูญเสียทางกลับ

ตัวอย่างสมมติใช้โหลดคงที่และแหล่งจ่ายอุดมคติ ไม่ใช่เกณฑ์ตรวจรถ

วิธีนำไปใช้เมื่อเริ่มอ่านผังวงจรของอุปกรณ์

1. เลือกโหลดหนึ่งตัวและระบุให้ชัดว่ากำลังพิจารณาตอนเปิดใช้งานหรือหยุดใช้งาน เพราะตำแหน่งสวิตช์ในผังอาจเป็นสถานะพัก
2. ตามเส้นด้านจ่ายย้อนกลับไปหาแหล่งจ่าย จดส่วนที่ผ่าน เช่น จุดต่อ สวิตช์ และอุปกรณ์ป้องกัน โดยไม่ข้ามองค์ประกอบเพราะคิดว่าเป็นเพียงสาย
3. ตามอีกด้านของโหลดกลับถึงขั้วอ้างอิงของแหล่งจ่าย หากพบสัญลักษณ์กราวด์ ให้ค้นรหัสจุดกราวด์และเส้นทางเชื่อมที่คู่มือระบุ
4. เขียนคำอธิบายหนึ่งประโยคว่ากระแสผ่านอะไรบ้างจึงครบลูป แล้วระบุจุดที่ยังไม่ทราบสถานะเพื่อแยกข้อเท็จจริงออกจากข้อสันนิษฐาน

วิธีนี้ใช้คัดคำถามก่อนลงมือตรวจได้ เช่น ถ้าอุปกรณ์สองตัวหยุดพร้อมกัน ผังอาจแสดงว่าทั้งคู่ร่วมสายจ่ายช่วงหนึ่ง แต่ใช้ทางกลับคนละจุด ข้อมูลนี้ทำให้ส่วนร่วมด้านจ่ายน่าสนใจขึ้นโดยยังไม่ยืนยันว่าเป็นต้นเหตุ ในทางกลับกัน ถ้าร่วมทางกลับแต่ไฟเข้าคนละแขนง ก็ต้องเก็บความเป็นไปได้ของทางกลับไว้ การจัดเส้นทางบนกระดาษจึงลดการตีความจากตำแหน่งอุปกรณ์ที่เห็นภายนอกเพียงอย่างเดียว

ข้อผิดพลาดและขอบเขตของแบบจำลองครบลูป

อย่านำคำว่าต้องครบลูปไปแปลว่าให้ต่อสายข้ามส่วนที่สงสัยทันที การข้ามสวิตช์ รีเลย์ หรืออุปกรณ์ป้องกันอาจทำให้โหลดเริ่มทำงานโดยไม่คาดหมาย และไม่ได้พิสูจน์ว่าการควบคุมเดิมผิดปกติ บทนี้ใช้การตามผังและตัวเลขสมมติ ไม่ใช่คำแนะนำให้สร้างทางไฟชั่วคราว โดยเฉพาะวงจรที่ยังไม่ทราบหน้าที่ของขั้วต้องหยุดที่การยืนยันข้อมูลจากคู่มือก่อน

แบบจำลองตัวต้านทานคงที่ไม่ครอบคลุมช่วงเริ่มหมุนของมอเตอร์ การชาร์จตัวเก็บประจุ หรือการควบคุมภายในกล่อง จึงใช้คำว่ากระแสเป็นศูนย์เมื่อวงจรเปิดกับสภาวะคงตัวและไม่มีทางอื่นตามโจทย์ หากวงจรจริงมีแขนงเพิ่มเติมหรือพลังงานสะสม ต้องพิจารณาองค์ประกอบเหล่านั้นเพิ่ม ไม่ตัดสินด้วยภาพวงจรที่ย่อจนส่วนสำคัญหายไป

ตรวจสอบผลว่าคำอธิบายของเราปิดวงจรได้จริง

ย้อนตรวจโจทย์เดิมด้วยการรวมแรงดันที่โหลดและทางกลับ: 9 บวก 3 ได้ 12 โวลต์เท่ากับแหล่งจ่าย และกระแส 1.5 แอมป์ต้องเท่ากันทุกจุดในลูปเดียวที่ไม่มีแขนง หากคำอธิบายบอกว่ากระแสออก 1.5 แอมป์แต่กลับน้อยกว่าโดยไม่มีแขนงหรือช่วงสะสมประจุ แสดงว่ายังมีส่วนของแบบจำลองที่ไม่สอดคล้องกัน ส่วนการตรวจวงจรจริงต้องเปรียบเทียบผลกับสภาวะการทำงานและข้อกำหนดเฉพาะรถ ไม่ใช้ค่า 9 หรือ 3 โวลต์ในตัวอย่างเป็นเกณฑ์ผ่าน

เมื่อสรุปผล ควรบอกได้สามอย่าง คือเส้นทางที่คาดว่าครบอยู่ ส่วนที่มีหลักฐานว่าขาดหรือมีความสูญเสีย และสิ่งที่ยังต้องยืนยัน ถ้ายังไม่ทราบว่ากราวด์กลับผ่านจุดใด ให้บันทึกว่าเส้นทางยังไม่ครบข้อมูล แทนการรับรองว่าโหลดเสีย การอธิบายวงจรจนถึงแหล่งจ่ายทั้งสองขั้วเป็นพื้นฐานสำหรับการเรียนฟิวส์ รีเลย์ และการอ่านแรงดันตกในขั้นต่อไป
