ความต้านทานระดับมิลลิโอห์มมีความหมายในวงจรกระแสสูงอย่างไร

ตัวเลขความต้านทานที่มีศูนย์หลายตำแหน่งอาจดูเล็กจนไม่สำคัญ แต่เมื่อมีกระแสผ่านมาก ผลด้านแรงดันและความร้อนอาจเห็นชัดได้ สิ่งที่ต้องทำไม่ใช่ตัดสินจากจำนวนตำแหน่งทศนิยม แต่แปลงหน่วยให้ถูกแล้วคำนวณกับกระแสของส่วนที่สนใจ บทนี้เน้นการตีความค่าต่ำ ไม่ลงรายละเอียดการใช้เครื่องมือวัดความต้านทานระดับต่ำ

มิลลิโอห์มคือหนึ่งในพันของโอห์ม

หนึ่งมิลลิโอห์มเท่ากับ 0.001 โอห์ม ดังนั้น 5 มิลลิโอห์มคือ 0.005 โอห์ม และ 50 มิลลิโอห์มคือ 0.05 โอห์ม การนำเลข 50 ไปแทนในสูตรโดยลืมแปลงจะผิดถึงหนึ่งพันเท่า เช่นเดียวกับการอ่าน 0.05 โอห์มเป็น 5 มิลลิโอห์มก็ผิดสิบเท่า ควรเขียนค่าทั้งสองหน่วยข้างกันในช่วงเริ่มฝึกเพื่อให้ตรวจย้อนกลับได้

ความต้านทานต่ำไม่ได้มีแต่ส่วนที่ไม่ต้องการ ผู้ผลิตมีตัวต้านทานค่าต่ำสำหรับการรับรู้กระแสโดยใช้แรงดันตกที่สัมพันธ์กับกระแส เช่น หน้าผลิตภัณฑ์ WSK1206 ของ Vishay ระบุช่วงค่าต่ำสำหรับงานนี้ สิ่งที่ตั้งใจให้เกิดในอุปกรณ์ออกแบบไว้ต่างจากความต้านทานที่เพิ่มโดยไม่ตั้งใจในขั้วต่อ จึงไม่ควรใช้คำว่ามิลลิโอห์มเป็นคำวินิจฉัยว่าดีหรือเสียโดยลำพัง

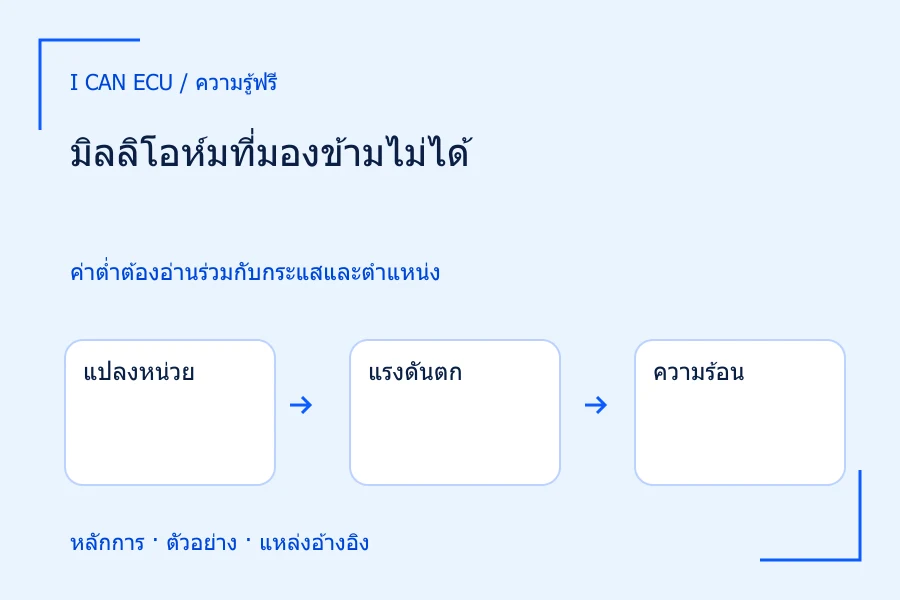

1. 1
   แปลงหน่วย

   10 มิลลิโอห์มเท่ากับ 0.010 โอห์ม ต้องแปลงก่อนใช้สูตร

2. 2
   แรงดันตก

   V = IR บอกผลต่อแรงดันของโหลดและช่วงสาย

3. 3
   ความร้อน

   P = I²R บอกกำลังที่ส่วนนี้รับ แต่ต้องรู้การระบายความร้อนจึงประเมินอุณหภูมิได้

แรงดันตกเพิ่มตาม I แต่กำลังสูญเสียเพิ่มตาม I² เมื่อ R คงที่

ตัวอย่างสมมติ: จุดเดียวกันแต่กระแสต่างกันสิบเท่า

สมมติจุดต่อหนึ่งมีความต้านทานคงที่ 10 มิลลิโอห์มหรือ 0.010 โอห์ม หากกระแส 2 แอมป์ แรงดันตกคือ 0.020 โวลต์และกำลังสูญเสียคือ 0.040 วัตต์ หากเปลี่ยนเป็นกระแส 20 แอมป์ตามโจทย์ แรงดันตกเพิ่มเป็น 0.20 โวลต์ ส่วนกำลังสูญเสียเพิ่มเป็น 4 วัตต์ กระแสเพิ่มสิบเท่าจึงเพิ่มแรงดันตกสิบเท่าแต่เพิ่มกำลังหนึ่งร้อยเท่าเมื่อ R คงเดิม

ตัวเลขนี้ไม่ได้แปลว่า 10 มิลลิโอห์มยอมรับได้ที่ 2 แอมป์และต้องเสียที่ 20 แอมป์ เพราะการตัดสินต้องทราบการออกแบบและการระบายความร้อน แต่แสดงว่าไม่ควรตีความความต้านทานโดยไม่รู้ภาระ กำลัง 4 วัตต์ที่กระจายในตัวนำยาวกับกำลังเท่ากันที่รวมในหน้าสัมผัสเล็กให้สภาพอุณหภูมิต่างกันได้ และเราไม่สามารถสรุปอุณหภูมิจากกำลังเพียงค่าเดียว

ถ้าสมมติเพิ่มว่าความต้านทานจุดต่อเสื่อมจาก 10 เป็น 30 มิลลิโอห์มในขณะที่กระแสยัง 20 แอมป์ แรงดันตกเป็น 0.6 โวลต์และกำลังเป็น 12 วัตต์ แต่คำว่ากระแสยัง 20 แอมป์เป็นสมมติฐานสำคัญ หากโหลดไม่ได้รักษากระแสและแรงดันปลายทางลด กระแสอาจเปลี่ยนด้วย การวิเคราะห์จริงต้องจับคู่ข้อมูลแรงดันกับกระแสในสภาวะเดียวกัน

แรงดันตกเล็กไม่ได้บอกว่ากำลังสูญเสียเล็กเสมอ

สมมติข้อมูลอีกชุดระบุแรงดันตก 0.1 โวลต์พร้อมกระแส 30 แอมป์ในส่วนตัวนำหนึ่ง กำลังสูญเสียเป็น 3 วัตต์และความต้านทานสมมูลประมาณ 3.33 มิลลิโอห์ม เลขแรงดันต่ำกว่า 1 โวลต์มากไม่ได้ทำให้พลังงานส่วนนี้เป็นศูนย์ ในทางกลับกันแรงดันตก 0.1 โวลต์ที่กระแส 0.01 แอมป์ให้กำลังเพียง 0.001 วัตต์ แม้แรงดันเท่ากัน ความหมายด้านความร้อนก็ต่างกันมาก

ข้อมูลความต้านทานสมมูลเป็นของช่วงที่กำหนด หากช่วงนั้นรวมขั้วสองด้านและสายหนึ่งเส้น ค่าไม่ได้บอกว่าจุดใดรับส่วนแบ่งเท่าใด ห้ามนำความต้านทานทั้งช่วงไปอ้างเป็นค่าของหน้าสัมผัสตัวใดตัวหนึ่งโดยไม่มีหลักฐาน การตั้งชื่อขอบเขตจึงช่วยทั้งเรื่องหน่วยและการไม่ระบุตำแหน่งเสียเกินข้อมูล

1. 1
   ที่ 2 แอมป์

   แรงดันตก 0.020 โวลต์ กำลัง 2² × 0.010 = 0.040 วัตต์

2. 2
   ที่ 20 แอมป์

   แรงดันตก 0.20 โวลต์ กำลัง 20² × 0.010 = 4 วัตต์

3. 3
   เทียบสัดส่วน

   กระแสและแรงดันตกเพิ่ม 10 เท่า แต่กำลังเพิ่ม 100 เท่า

4. 4
   ขอบเขตผล

   ยังไม่ตัดสินว่าใช้ได้หรือเสีย ต้องเทียบพิกัดและสภาพติดตั้งของจุดจริง

ตัวอย่างสมมติความต้านทาน 0.010 โอห์มคงที่

วิธีนำไปใช้กับการอ่านค่าและคำนวณคร่าว ๆ

1. แปลงมิลลิโอห์มเป็นโอห์มก่อนแทนสูตร พร้อมรักษาจำนวนหลักที่ข้อมูลรองรับ
2. ระบุว่ากระแสเป็นค่าขณะใดและไหลผ่านความต้านทานช่วงเดียวกันหรือไม่
3. คำนวณทั้ง V = IR และ P = I ยกกำลังสองคูณ R เพื่อเห็นผลด้านแรงดันกับความร้อนแยกกัน
4. เปรียบเทียบกับข้อกำหนดของส่วนประกอบจริง โดยไม่สร้างค่าเกณฑ์เดียวให้ทุกวงจร

อาจใช้การประมาณเพื่อจับคำตอบผิดหลัก เช่น 10 มิลลิโอห์มคูณ 10 แอมป์ควรอยู่ระดับหนึ่งในสิบโวลต์ ไม่ใช่หลักร้อยโวลต์ หากตัวเลขผิดระดับมากให้ตรวจหน่วยก่อนคาดการณ์ผลเสีย การประมาณระดับขนาดไม่ได้แทนการตรวจละเอียด แต่ช่วยกันข้อผิดพลาดจากตำแหน่งจุดทศนิยมได้โดยไม่ต้องรู้รุ่นรถ

ข้อผิดพลาดและขอบเขตเมื่อค่าที่สนใจเล็กมาก

ความละเอียดที่เครื่องมือแสดงไม่เท่ากับความแม่นยำ และค่าที่ต่ำมากอาจรวมอิทธิพลของจุดสัมผัสหรือเส้นทางอื่นตามวิธีที่ได้ข้อมูล บทนี้จึงไม่เสนอให้อ่านตัวเลขเล็กจากวิธีใดแล้วตัดสินทันที ต้องทราบขอบเขตและความไม่แน่นอนของข้อมูล หากค่าที่อ้างเล็กกว่าความไม่แน่นอนของวิธีตรวจ ควรรายงานว่าหลักฐานยังไม่พอสำหรับการแยกความต่างนั้น

ไม่ควรทดลองเพิ่มกระแสจนขั้วร้อนเพื่อทำให้ผลของมิลลิโอห์มเห็นชัด การคำนวณมีไว้ทำความเข้าใจความเสี่ยงและส่วนแบ่งพลังงาน ไม่ใช่ชวนสร้างภาวะเกินพิกัด และตัวต้านทานตรวจจับกระแสที่ผู้ผลิตออกแบบไว้ไม่ใช่อุปกรณ์ที่นำไปแทนสายหรือฟิวส์ในรถได้ตามค่าความต้านทานอย่างเดียว

ตรวจสอบผลด้วยสมการสองแบบ

กรณี 20 แอมป์กับ 0.010 โอห์มได้แรงดันตก 0.20 โวลต์ เมื่อนำ 0.20 คูณ 20 จะได้ 4 วัตต์ตรงกับ 20 ยกกำลังสองคูณ 0.010 หากสองวิธีไม่ตรงกัน ต้องย้อนตรวจว่าค่าแรงดันเป็นของช่วงเดียวกับ R หรือไม่ และหากเปลี่ยนหน่วย R จากโอห์มเป็นมิลลิโอห์ม ต้องเปลี่ยนตัวเลขหนึ่งพันเท่าโดยผลสุดท้ายไม่เปลี่ยน

สรุปข้อมูลให้ครบสามส่วนคือความต้านทานของช่วงไหน กระแสในสภาวะใด และคำนวณผลอย่างไร พร้อมระบุสิ่งที่ยังไม่รู้ เช่น การกระจายความร้อนหรือพิกัดขั้วต่อ การรายงานเช่นนี้ช่วยให้เห็นความสำคัญของค่าระดับต่ำโดยไม่เปลี่ยนตัวอย่างคณิตศาสตร์ให้เป็นเกณฑ์ตัดสินรถทุกระบบ
