ทำไมพบแรงดันที่ปลายสายยังไม่แปลว่าสายนั้นจ่ายโหลดได้

ข้อมูลว่าแรงดันปลายสายใกล้กับแหล่งจ่ายมีประโยชน์ แต่ไม่เท่ากับหลักฐานว่าสายนั้นส่งกระแสของอุปกรณ์ได้เพียงพอ หากตอนอ่านแทบไม่มีภาระ ความต้านทานในทางจ่ายอาจยังไม่สร้างแรงดันตกมาก พอมีโหลดจริงสภาพเปลี่ยนจึงเห็นผลชัด บทนี้อธิบายเหตุผลของข้อมูล ไม่ลงรายละเอียดการตั้งย่านหรือเทคนิคเครื่องมือ

การอ่านแรงดันเองอาจเป็นภาระที่เล็กกว่าตัวโหลดมาก

ตัวอ่านแรงดันถูกออกแบบให้มีผลต่อวงจรน้อย โดยมีความต้านทานขาเข้าสูงในแบบจำลองที่เหมาะสม จึงดึงกระแสต่ำเมื่อเทียบกับโหลดกำลัง ความต้านทานทางจ่ายเดียวกันจึงเสียแรงดันน้อยกว่าตอนอุปกรณ์ทำงานมาก ค่าที่แสดงไม่จำเป็นต้องผิด เพียงแต่เป็นคำตอบของสถานะที่รับภาระต่างกัน

คำว่าไม่มีโหลดในงานสนทนามักหมายถึงถอดหรือปิดอุปกรณ์หลัก แต่ตัวอ่านแรงดันและวงจรอื่นอาจยังรับกระแสอยู่ หากต้องอธิบายเชิงคำนวณควรบอกว่าสถานะมีภาระใดเหลืออยู่ ไม่เรียกกระแสศูนย์สนิทเมื่อแบบจำลองยังใส่ความต้านทานขาเข้าไว้ ความชัดเจนนี้ช่วยให้เข้าใจว่าทำไมแรงดันที่อ่านอาจใกล้แต่ไม่เท่าแหล่งจ่ายพอดี

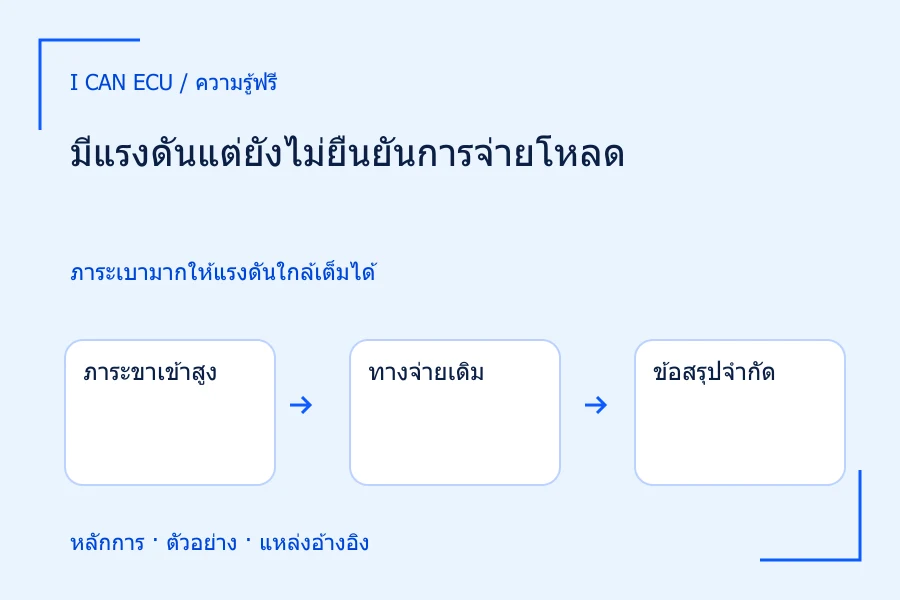

1. 1
   ภาระขาเข้าสูง

   แบบจำลองตัวอ่านแรงดันมีความต้านทานสูงเพื่อดึงกระแสต่ำ

2. 2
   ทางจ่ายเดิม

   เมื่อ I ต่ำ ผล IR ในทางจ่ายอาจเล็กแม้ R ไม่ได้ต่ำ

3. 3
   ข้อสรุปจำกัด

   การพบแรงดันยืนยันศักย์ในสภาพนั้น ยังไม่ยืนยันว่ารับภาระของโหลดจริงได้

ตัวอ่านไม่ได้จำเป็นต้องอ่านผิด แต่ข้อมูลเป็นของอีกสภาวะภาระ

ตัวอย่างสมมติ: ทางจ่าย 20 โอห์มกับภาระหนึ่งเมกะโอห์ม

สมมติแหล่งจ่ายคงที่ 12 โวลต์ผ่านความต้านทานทางจ่าย 20 โอห์มไปยังตัวอ่านแรงดัน ซึ่งแทนด้วยภาระ 1,000,000 โอห์มระหว่างปลายสายกับทางกลับอุดมคติ กระแสเท่ากับ 12/1000020 แอมป์ หรือประมาณ 12 ไมโครแอมป์ แรงดันที่ปลายภาระประมาณ 11.99976 โวลต์ ซึ่งหากแสดงสองตำแหน่งทศนิยมจะเป็น 12.00 โวลต์

ตอนนี้เปลี่ยนเฉพาะภาระในโจทย์เป็นโหลดต้านทาน 4 โอห์ม โดยไม่ใส่ตัวอ่านร่วมเพื่อให้คิดง่าย ความต้านทานรวมเป็น 24 โอห์ม กระแส 0.5 แอมป์ โหลดได้รับ 2 โวลต์และทางจ่ายตก 10 โวลต์ ทางจ่าย 20 โอห์มเดิมจึงให้ปลายทางดูเต็มเมื่อภาระเบามาก แต่ไม่ให้แรงดันตามต้องการแก่โหลด 4 โอห์ม

กำลังที่ทางจ่ายในสถานะโหลด 4 โอห์มเป็น 0.5² × 20 = 5 วัตต์ ส่วนโหลดรับ 1 วัตต์ รวมเท่ากับแหล่งจ่าย 6 วัตต์ ตัวเลขนี้เป็นโจทย์ทางไฟฟ้า ไม่ใช่คำแนะนำให้สร้างความต้านทานเสียหรือทดสอบด้วยโหลดตามค่าดังกล่าวบนรถ และค่า 1 เมกะโอห์มเป็นเพียงสมมติฐาน ไม่ใช่สเปกเครื่องมือทุกเครื่อง

การพบแรงดันยืนยันได้เฉพาะสิ่งที่ข้อมูลครอบคลุม

ในตัวอย่างเรายืนยันได้ว่าปลายทางมีความต่างศักย์ต่อฐานที่อ้างเมื่อรับภาระเล็ก แต่ยังไม่รู้ความสามารถจ่ายกระแสจนกว่าจะมีข้อมูลที่ตรงภาระที่ต้องการ อีกทั้งวงจรจริงอาจมีทางผ่านอื่นหรือวงจรควบคุมที่ทำให้พบแรงดันได้ จึงไม่ควรสรุปว่าทางสายที่สงสัยสมบูรณ์เพียงเพราะมีเลขแสดง ต้องตามผังว่าปลายทางเชื่อมผ่านอะไรบ้าง

การไม่มีแรงดันก็ตีความกลับแบบง่ายไม่ได้เสมอ หากระบบตั้งใจไม่จ่ายในสถานะนั้น การอ่านศูนย์อาจตรงการควบคุม ต้องรู้คำสั่งเปิดและสถานะสวิตช์ก่อน การแยกสถานะภาระกับสถานะควบคุมช่วยไม่ให้คำว่าไม่มีโหลดถูกใช้แทนคำว่าระบบควรมีไฟอยู่ตลอดโดยไม่มีข้อมูล

1. 1
   ภาระ 1 เมกะโอห์ม

   12 × 1000000/1000020 ≈ 11.99976 โวลต์ ปัดสองตำแหน่งเป็น 12.00

2. 2
   เปลี่ยนเป็น 4 โอห์ม

   รวมกับทางจ่าย 20 โอห์มเป็น 24 โอห์ม ได้กระแส 0.5 แอมป์

3. 3
   แรงดันแบ่งใหม่

   โหลดรับ 0.5 × 4 = 2 โวลต์ ทางจ่ายรับ 10 โวลต์

4. 4
   กำลังตามโจทย์

   ทางจ่ายสูญ 5 วัตต์ โหลดรับ 1 วัตต์ รวม 6 วัตต์ โดยทางจ่ายไม่ได้เปลี่ยนค่า

ตัวเลขสมมติ ไม่ใช่วิธีต่อโหลดทดสอบเข้าขั้วรถ

วิธีนำไปใช้ตั้งคำถามจากรายงานมีไฟแต่ไม่ทำงาน

1. ถามว่าค่าแรงดันเกิดตอนอุปกรณ์เชื่อมและทำงานหรือถอดอุปกรณ์หลักออกแล้ว
2. ระบุคู่จุดอ้างและสถานะสวิตช์ เพื่อไม่ใช้ข้อมูลฐานหรือคำสั่งต่างกัน
3. ตามเส้นทางจ่ายและกลับ รวมแขนงอื่นที่อาจเชื่อมถึงปลายสาย
4. แยกข้อสรุปว่าพบศักย์ไฟฟ้าออกจากข้อสรุปว่าจ่ายกระแสตามภาระได้ ซึ่งต้องมีหลักฐานอีกชนิดประกอบ

รายงานที่ชัดอาจเขียนว่าพบแรงดันใกล้แหล่งจ่ายในสภาพถอดโหลด จึงยังไม่ตัดความต้านทานทางจ่ายหรือทางกลับออก ประโยคนี้ไม่กล่าวว่าเครื่องมืออ่านหลอก แต่ระบุสิ่งที่ข้อมูลยังไม่ตอบ การใช้ภาษาตรงขอบเขตช่วยให้การตรวจต่อไปเลือกสถานะที่เหมาะสมตามคู่มือ แทนการเปลี่ยนอุปกรณ์เพราะเข้าใจว่ามีเลขแรงดันเท่ากับไฟพอแล้ว

ข้อผิดพลาดและขอบเขตด้านการตรวจจริง

ไม่ควรนำโหลดภายนอกไปต่อกับขั้วที่ยังไม่ทราบหน้าที่เพื่อพิสูจน์ว่ามีกำลังพอ เพราะขั้วนั้นอาจเป็นสัญญาณหรือวงจรควบคุมที่รับภาระดังกล่าวไม่ได้ การอธิบายด้วยตัวต้านทานในบทมีไว้แสดงความต่างของสภาวะ ไม่ใช่ขั้นตอนสร้างโหลดทดสอบ และไม่ใช้กับวงจรถุงลมนิรภัยหรืออุปกรณ์จุดระเบิดเพื่อความปลอดภัย

ทางผ่านจริงอาจไม่ใช่ความต้านทานคงที่ และตัวอ่านจริงมีพฤติกรรมตามโหมดและช่วงที่ใช้ หากโจทย์เกี่ยวกับสัญญาณเปลี่ยนตามเวลา การย่อเป็นภาระต้านทานอย่างเดียวอาจไม่พอ บทนี้จำกัดที่ DC คงตัว จึงไม่อธิบายสัญญาณสื่อสารหรือการทดสอบเครื่องมือเชิงลึก และไม่อนุมานค่าขาเข้าจากรุ่นเครื่องมือที่ไม่ได้ตรวจเอกสาร

ตรวจสอบผลด้วยสัดส่วนความต้านทานและกำลัง

ในสถานะภาระ 1,000,000 โอห์ม แรงดันแบ่งปลายทางเป็น 12 × 1000000/(1000000 + 20) ประมาณ 11.99976 โวลต์ ตรงกับวิธีหากระแสก่อน ในสถานะ 4 โอห์ม แรงดันปลายทางเป็น 12 × 4/24 = 2 โวลต์ การใช้สองวิธีตรวจทำให้เห็นว่าตัวแปรที่เปลี่ยนคือภาระ ไม่ต้องสมมติว่าทางจ่ายเปลี่ยนระหว่างสองโจทย์

ตรวจข้อความสรุปสุดท้ายว่ามีการยกระดับคำว่าพบแรงดันไปเป็นสายดีแล้วหรือไม่ และมีการเสนอให้ต่อภาระเองโดยไม่รู้หน้าที่ขั้วหรือไม่ หากมีต้องแก้ เพราะประเด็นสำคัญคือข้อมูลภาระเบาให้คำตอบจำกัด การรู้ข้อจำกัดนี้ช่วยอ่านผลอย่างถูกต้องและเก็บความเป็นไปได้ของเส้นทางจ่ายกับทางกลับไว้จนมีหลักฐานที่ตรงงาน
