รีเลย์สั่นเปิดปิดสัมพันธ์กับไฟเลี้ยงและทางกลับอย่างไร

การได้ยินรีเลย์ต่อและปล่อยซ้ำเป็นอาการ ไม่ใช่ชื่อสาเหตุ ไฟเลี้ยงไม่พอ ทางกลับมีความต้านทาน คำสั่งเปลี่ยนซ้ำ หรือปัญหาทางกลอาจทำให้เห็นผลใกล้เคียงกัน บทนี้อธิบายสถานการณ์หนึ่งที่วงจรโหลดทำให้แรงดันขดลวดลดแล้วกลับคืนเป็นวงจรซ้ำ โดยใช้เงื่อนไขสมมติอย่างชัดเจน เพื่อฝึกตรวจความสัมพันธ์ตามเวลาแทนการสรุปว่ารีเลย์เสียจากเสียง

แรงดันที่ขดลวดได้รับต้องวัดคร่อมสองปลาย

หากด้านจ่ายของขดลวดยังเทียบลบได้แรงดันสูง แต่อีกปลายยกศักย์ตามทางกลับ ความต่างศักย์จริงก็ลดลงได้ ในทางกลับกัน หากด้านจ่ายตกขณะโหลดกินกระแส ขดลวดอาจได้รับแรงดันน้อยลงแม้สายกลับสมบูรณ์ จึงต้องพิจารณาทั้งสองด้านและจุดร่วมกับโหลด

รีเลย์แต่ละรุ่นมีเงื่อนไขดูดและปล่อยต่างกัน ไม่ใช้แรงดันตัวอย่างของบทเป็นเกณฑ์ชิ้นส่วนจริง และไม่ถือว่าค่าที่วัดตอนไม่มีโหลดเท่ากับตอนเริ่มโหลด การวัดที่บอกช่วงเวลาชัดจะช่วยแยกว่าแรงดันลดก่อนกลไกปล่อยหรือเป็นผลหลังคำสั่งถูกยกเลิก

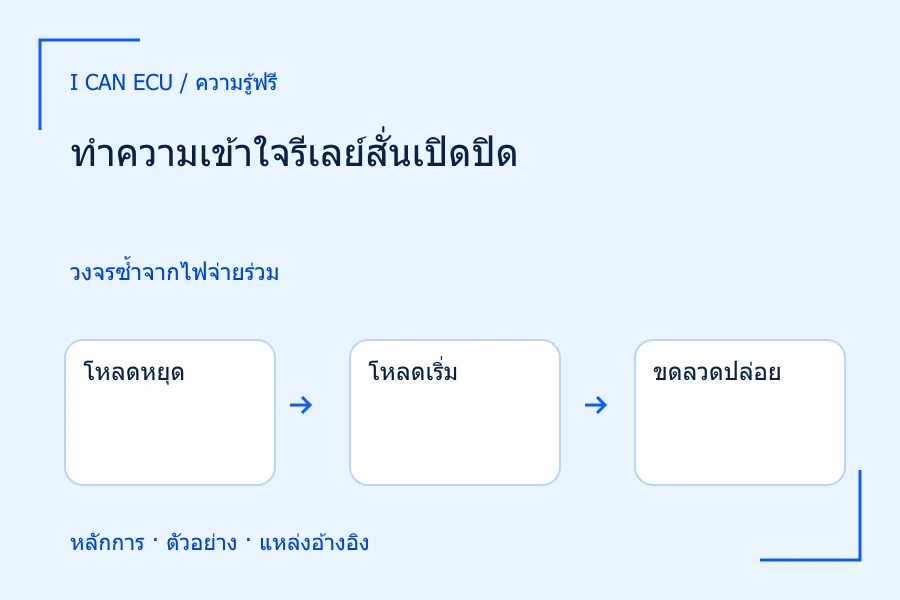

1. 1
   โหลดหยุด

   แรงดันขดลวดฟื้นจนเข้าเงื่อนไขดูด

2. 2
   โหลดเริ่ม

   กระแสผ่านช่วงร่วมทำให้แรงดันตกเพิ่ม

3. 3
   ขดลวดปล่อย

   แรงดันต่ำกว่าเกณฑ์ของแบบจำลอง

4. 4
   แรงดันกลับ

   โหลดถูกตัด กระแสลด จึงอาจเริ่มรอบใหม่

เป็นกลไกที่อาจเกิด ไม่ใช่สาเหตุเดียวของรีเลย์สั่น

วงจรโหลดอาจย้อนมากระทบวงจรขดลวด

ถ้าขดลวดและโหลดใช้สายจ่ายช่วงต้นร่วมกัน เมื่อโหลดรับกระแสเพิ่ม แรงดันตกบนช่วงร่วมเพิ่มและแรงดันด้านปลายลดได้ หากต่ำจนกลไกปล่อย โหลดถูกตัดออก กระแสลด แล้วแรงดันด้านปลายฟื้นขึ้นอีกครั้ง เมื่อแรงดันเพียงพอ ขดลวดอาจดูดซ้ำ วงจรนี้ทำให้เกิดการเปิดปิดซ้ำโดยยังไม่ต้องมีคำสั่งใหม่จากคนใช้

การมีเส้นทางร่วมไม่รับรองว่าจะสั่นเสมอไป ต้องขึ้นกับภาระ ขนาดความสูญเสีย เกณฑ์ตอบสนอง และเวลาของระบบ หากแหล่งจ่ายไม่ลดมากพอหรือกลไกยังค้างได้ อาการอาจไม่เกิด วิธีคิดนี้จึงเป็นสมมติฐานหนึ่งที่ต้องพิสูจน์ด้วยข้อมูล ไม่ใช่การวินิจฉัยจากรูปผังเพียงอย่างเดียว

ตัวอย่างสมมติ: แรงดันข้ามเกณฑ์ไปกลับ

กำหนดระบบจำลองที่รีเลย์เริ่มดูดเมื่อแรงดันขดลวดถึง 9 โวลต์และปล่อยเมื่อลดต่ำกว่า 6 โวลต์ โดยตั้งเป็นเกณฑ์ของแบบจำลองเท่านั้น ขณะโหลดหยุด ขดลวดได้รับ 12 โวลต์จึงดูด เมื่อโหลดทำงาน ให้ความสูญเสียด้านจ่ายและด้านกลับรวมกันทำให้ขดลวดเหลือ 5 โวลต์ จึงต่ำกว่าเกณฑ์ปล่อย

เมื่อรีเลย์ปล่อย โหลดหยุดกินกระแสและกำหนดให้แรงดันฟื้นเป็น 12 โวลต์อีกครั้ง ระบบจึงกลับเข้าเงื่อนไขดูด ตัวเลขนี้เป็นชุดสถานะเพื่ออธิบายวงจรซ้ำ ไม่ได้จำลองรูปคลื่นหรือระยะเวลาทั้งหมด ส่วนต่างระหว่างก่อนโหลดกับขณะโหลดเป็น 12 − 5 = 7 โวลต์ แต่ยังแยกไม่ได้ว่าความสูญเสียเกิดส่วนใดจนกว่าจะมีข้อมูลแต่ละช่วง

1. 1
   ด้านจ่าย

   12 − 8 = 4 โวลต์ตกก่อนขดลวด

2. 2
   คร่อมขดลวด

   8 − 3 = 5 โวลต์

3. 3
   ด้านกลับ

   ยกศักย์ 3 โวลต์เทียบลบแบตเตอรี่

4. 4
   ตรวจรวม

   4 + 5 + 3 = 12 โวลต์

โจทย์กำหนด 12 โวลต์ก่อนโหลด เกณฑ์ดูด 9 และปล่อยต่ำกว่า 6 โวลต์

คำนวณจุดอ้างอิงเพื่อแยกทางจ่ายกับทางกลับ

ในสถานะขณะโหลดของโจทย์ สมมติปลายบวกขดลวดอยู่ที่ 8 โวลต์เทียบลบแบตเตอรี่ และปลายกลับอยู่ที่ 3 โวลต์เทียบจุดเดียวกัน แรงดันขดลวดจึงเป็น 8 − 3 = 5 โวลต์ ด้านจ่ายเสียไป 12 − 8 = 4 โวลต์ และด้านกลับยกศักย์ 3 โวลต์ รวมเป็น 7 โวลต์ตามบัญชีเดิม

ผลรวม 4 + 5 + 3 = 12 โวลต์ตรวจว่าไม่ได้ลืมแรงดันด้านใด การวัดเฉพาะขาบวกอาจรายงานว่าได้ 8 โวลต์แล้วคิดว่ายังสูงกว่าเกณฑ์ปล่อย 6 โวลต์ ทั้งที่ขดลวดได้รับเพียง 5 โวลต์ ความผิดพลาดอยู่ที่การใช้ค่าต่างคู่จุดมาเปรียบเทียบ ไม่ใช่การคำนวณลบเลข

แยกการสั่นซ้ำจากเหตุการณ์ชั่วขณะอื่น

การกระเด้งหน้าสัมผัสระหว่างเปลี่ยนสถานะครั้งหนึ่งต่างจากการดูดปล่อยวนซ้ำที่เกี่ยวกับแรงดันจ่าย คำสั่งพัลส์หรือการควบคุมที่ตั้งใจทำซ้ำก็ต้องแยกออกจากความผิดปกติ ดังนั้นควรตรวจรูปแบบคำสั่งและแรงดันพร้อมข้อมูลเวลา ก่อนตั้งชื่ออาการจากเสียงอย่างเดียว

ค่าที่มิเตอร์แสดงเฉลี่ยอาจซ่อนการสลับระหว่างแรงดันสูงกับต่ำ หากต้องดูเหตุการณ์เร็วให้ใช้วิธีและเครื่องมือที่เหมาะกับวงจรตามขั้นตอนรถ ข้อมูลที่ควรเก็บคือช่วงก่อนโหลดเริ่ม ขณะโหลดรับกระแส และหลังปล่อย เพื่อเห็นลำดับเหตุและผล ไม่เพียงอ่านเลขหนึ่งค่าหลังอาการหยุด

แก้สาเหตุตามหลักฐานก่อนเปลี่ยนความไวของวงจร

เมื่อพบแรงดันตกในช่วงร่วม ให้ตรวจจุดต่อและแหล่งจ่ายตามขอบเขตที่วัด ไม่เพิ่มวงจรหน่วงหรือเปลี่ยนรีเลย์ให้ดูดที่แรงดันต่ำกว่าเพื่อกลบอาการ เพราะยังไม่ได้คืนสภาพเส้นทางเดิม การใช้รุ่นอื่นอาจเปลี่ยนภาระวงจรขับและเวลาตัดต่อจนทำให้ผลตรวจคลาดจากระบบที่ออกแบบไว้

บันทึกผลเป็นลำดับว่าคำสั่งคงอยู่หรือไม่ แรงดันคร่อมขดลวดเปลี่ยนก่อนหรือหลังโหลด และส่วนใดของเส้นทางอธิบายความสูญเสียได้ หากหลักฐานไม่แสดงลำดับนี้ให้คงสาเหตุอื่นไว้ การระบุว่ายังไม่ยืนยันมีความถูกต้องกว่าการรับรองว่าขั้วใดเสียจากตัวเลขเฉลี่ยเพียงครั้งเดียว

ควรแยกคำว่าสั่นทางกลจากคำว่าคำสั่งสลับไปมาอย่างชัดเจน หากกล่องสั่งตัดเพราะพบเงื่อนไขอื่น การตัดของรีเลย์อาจเป็นผลที่ถูกต้องตามคำสั่ง การเห็นวงจรโหลดหยุดซ้ำจึงต้องตรวจทั้งต้นทางคำสั่งและแรงดันคร่อมขดลวด ไม่ใช้แบบจำลองแรงดันตกมาปิดความเป็นไปได้อื่นก่อนมีข้อมูล
