ความต้านทานตัวนำกับความต้านทานฉนวนเป็นคนละหน้าที่

คำว่าความต้านทานสูงอาจหมายถึงสิ่งที่ต้องการหรือสิ่งที่เป็นปัญหาก็ได้ หากเป็นทางตัวนำที่ต้องจ่ายโหลด เรามักต้องการความต้านทานต่ำ แต่หากเป็นระหว่างขั้วที่ต้องแยกจากกัน ต้องการให้ต้านทานสูง ความหมายจึงขึ้นกับคู่จุดและหน้าที่ของเส้นทาง การใช้คำว่าค่าสูงดีหรือค่าต่ำดีโดยไม่บอกว่าพูดถึงส่วนไหนทำให้ตีความปลั๊กและชุดสายผิดได้

ทางนำกระแสกับทางกั้นกระแสอยู่ในชิ้นเดียวกันได้

ปลั๊กหนึ่งชุดมีหน้าสัมผัสโลหะไว้เชื่อมวงจรตามต้องการ และมีเรือนหรือฉนวนแยกขั้วอื่นออกจากกัน ความต้านทานผ่านคู่หน้าสัมผัสที่ควรต่อถึงกันจึงเป็นคนละรายการกับความต้านทานระหว่างขั้วที่ต้องไม่เชื่อมกัน ผู้ผลิตอย่าง Molex แยกรายการทดสอบความต้านทานสัมผัสกับความต้านทานฉนวน เพราะตรวจคนละคุณสมบัติ ไม่สามารถใช้ผลผ่านรายการหนึ่งยืนยันอีกคุณสมบัติได้

หากสายภายในยังนำไฟได้ดีแต่ฉนวนถลอกแตะส่วนโลหะที่ไม่ควรแตะ อาจมีทางกระแสเพิ่มโดยตัวนำหลักยังไม่ขาด ในทางกลับกัน ถ้าตัวนำหรือหน้าสัมผัสเสียความต่อเนื่องแต่ฉนวนยังแยกขั้วได้ดี โหลดก็อาจไม่ทำงาน การมองว่าปลั๊กเสียเป็นเรื่องเดียวจึงไม่ละเอียดพอ ต้องแยกว่าปัญหาอยู่ที่การเชื่อมเส้นทางที่ต้องเชื่อม หรือการแยกเส้นทางที่ต้องแยก

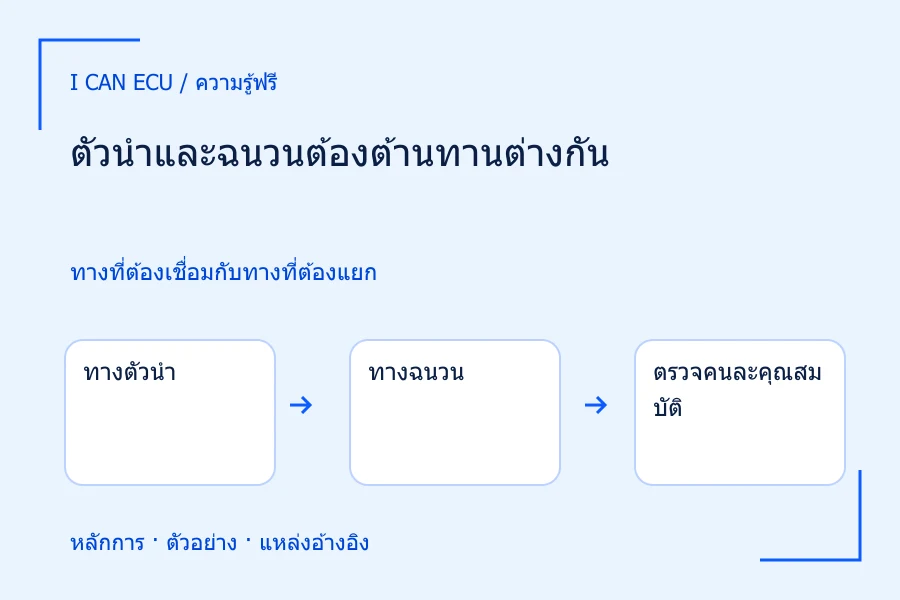

1. 1
   ทางตัวนำ

   คู่หน้าสัมผัสที่จ่ายโหลดต้องรักษาความต้านทานต่ำตามข้อกำหนด

2. 2
   ทางฉนวน

   ระหว่างขั้วที่ต้องแยกต้องรักษาความต้านทานสูง ไม่ให้เกิดทางกระแสที่ไม่ต้องการ

3. 3
   ตรวจคนละคุณสมบัติ

   ตัวนำยังดีไม่ได้ยืนยันฉนวนดี และฉนวนดีไม่ได้ยืนยันหน้าสัมผัสจ่ายโหลดได้

ค่าความต้านทานสูงหรือต่ำมีความหมายตามหน้าที่ของคู่จุด

ตัวอย่างสมมติ: เส้นทางตั้งใจกับทางรั่วให้กระแสคนละขนาด

สมมติโหลดตัวต้านทาน 6 โอห์มต่อกับแหล่งจ่าย 12 โวลต์ผ่านหน้าสัมผัสที่รวมความต้านทาน 0.1 โอห์ม กระแสของทางใช้งานเป็น 12/6.1 ประมาณ 1.967 แอมป์ แรงดันตกที่หน้าสัมผัสประมาณ 0.197 โวลต์ กรณีนี้เป็นความต้านทานที่อยู่อนุกรมในทางที่ตั้งใจจ่ายโหลด การเพิ่มค่าหน้าสัมผัสจะเปลี่ยนกระแสและแรงดันโหลดตามวงจร

พิจารณาอีกสถานการณ์สมมติหนึ่งแยกจากกรณีแรก มีทางต้านทาน 100,000 โอห์มพาดจากไฟ 12 โวลต์ไปทางกลับโดยไม่ได้ตั้งใจ กระแสทางนี้เท่ากับ 0.00012 แอมป์หรือ 0.12 มิลลิแอมป์ หากทางนั้นลดเหลือ 1,000 โอห์ม กระแสเพิ่มเป็น 12 มิลลิแอมป์ ความต้านทานที่ลดลงในทางกั้นจึงทำให้กระแสที่ไม่ต้องการเพิ่ม ตรงข้ามกับเป้าหมายการลดความต้านทานในทางจ่ายโหลด

ตัวเลขทางรั่วทั้งสองค่าเลือกเพื่ออธิบายสูตร ไม่ใช่เกณฑ์ผ่านฉนวนของรถ และไม่มีข้อสรุปว่ากระแสระดับใดต้องทำให้ระบบใดผิดปกติ ผลขึ้นกับหน้าที่ของวงจร ตำแหน่งทางรั่ว และสถานะควบคุม โดยเฉพาะถ้าเส้นนั้นเชื่อมกับวงจรอิเล็กทรอนิกส์ การใช้แบบจำลองตัวต้านทานช่วยเห็นแนวโน้ม แต่ไม่แทนข้อมูลภายในอุปกรณ์

ข้อมูลฉนวนในเอกสารต้องอ่านเงื่อนไขกำกับ

หน้า DEUTSCH STRIKE ของ TE Connectivity แยกหัวข้อความต้านทานฉนวนออกจากการทนแรงดันและความทนสภาพแวดล้อม พร้อมเงื่อนไขประกอบ นี่แสดงว่าคำว่าฉนวนดีไม่ได้มีตัวเลขเดียวครอบคลุมทุกอย่าง ความต้านทานฉนวนเกี่ยวกับกระแสรั่วภายใต้เงื่อนไขหนึ่ง ส่วนการทนแรงดันเป็นคุณสมบัติอีกด้าน ต้องไม่ใช้ค่าหนึ่งแทนอีกค่าหนึ่งหรือย้ายเงื่อนไขทดสอบของผลิตภัณฑ์หนึ่งมาใช้กับวงจรในรถทั้งชุด

เอกสารของขั้วต่ออาจระบุค่าต่ำสุดหรือค่าสูงสุดตามรายการ เมื่ออ่านต้องดูคำเหล่านี้พร้อมหน่วย ความต้านทานสัมผัสมักสนใจขอบเขตด้านค่าสูง ส่วนฉนวนสนใจการคงค่าที่สูงเพียงพอ แต่การนำไปตัดสินต้องตรงชิ้นส่วนและสภาพทดสอบ ไม่ควรหยิบค่าจากปลั๊กตัวอย่างมาเป็นมาตรฐานกลางให้ปลั๊กทุกชนิด

1. 1
   ทางแรก

   12/100000 = 0.00012 แอมป์ หรือ 0.12 มิลลิแอมป์

2. 2
   ความต้านทานลด

   หากทางเดียวกันเหลือ 1000 โอห์ม กระแสเป็น 12/1000 = 0.012 แอมป์

3. 3
   เทียบกระแส

   0.012 แอมป์เท่ากับ 12 มิลลิแอมป์ เพิ่มหนึ่งร้อยเท่า

4. 4
   ตีความตามหน้าที่

   ลดความต้านทานในทางกั้นทำให้กระแสที่ไม่ต้องการเพิ่ม ต่างจากการลดความสูญเสียในทางโหลด

ตัวเลขสมมติสำหรับแยกความหมาย ไม่ใช่เกณฑ์ผ่านฉนวนรถ

วิธีนำไปใช้จัดคำถามก่อนตรวจวงจร

1. วาดเส้นทางที่ควรเชื่อมกันจากผัง และแยกคู่ขั้วที่ต้องเป็นอิสระจากกัน
2. ระบุอาการว่าเข้าข่ายจ่ายโหลดไม่พอหรือมีการเชื่อมทางที่ไม่ควรเกิด โดยยังไม่ตัดความเป็นไปได้อื่น
3. หาข้อมูลเฉพาะผลิตภัณฑ์ให้ตรงกับคุณสมบัติที่ต้องการ ไม่รวมความต้านทานสัมผัสกับฉนวนเป็นตัวเลขเดียว
4. หากยังไม่ทราบวงจรที่ต่ออยู่ด้านหลัง ให้หยุดที่การยืนยันผังและขั้นตอนผู้ผลิตก่อนเลือกวิธีตรวจ

การจดว่าไฟตกผ่านคู่หน้าสัมผัสต่างจากการจดว่ามีทางรั่วระหว่างสองขั้ว แม้ทั้งคู่เกี่ยวข้องกับปลั๊กเดียวกัน ภาษาที่แยกทางเดินนี้ช่วยให้ผู้ร่วมงานรู้ว่ากำลังตรวจคุณสมบัติใด และไม่เริ่มทำความสะอาดหรือเปลี่ยนชิ้นส่วนเพียงเพราะได้ยินคำว่าความต้านทานผิดปกติโดยไม่มีคู่จุด

ข้อผิดพลาดและขอบเขตด้านความปลอดภัย

การพบความต้านทานระหว่างสองขั้วไม่ได้แปลว่าเป็นฉนวนรั่วเสมอไป หากยังต่อกับโหลดหรือวงจรภายใน ทางนั้นอาจเป็นองค์ประกอบที่ผังตั้งใจให้มี การจะตีความเป็นฉนวนต้องทราบขอบเขตที่กำลังพิจารณา และค่าที่เปลี่ยนตามเวลาอาจเกี่ยวข้องกับการสะสมประจุของส่วนประกอบ ไม่ควรเรียกทุกค่าที่ไม่เป็นอนันต์ว่าลัดวงจร

บทนี้ไม่ให้วิธีใช้เครื่องทดสอบฉนวนแรงดันสูงกับสายที่ต่ออุปกรณ์อยู่ เพราะอาจเกินพิกัดวงจรอิเล็กทรอนิกส์ และไม่ครอบคลุมวงจรแรงดันสูงของรถไฟฟ้าหรืออุปกรณ์จุดระเบิดเพื่อความปลอดภัย การแยกวงจรและเลือกวิธีตรวจต้องเป็นไปตามเอกสารรถและเครื่องมือ ไม่คัดลอกเงื่อนไขทดสอบโรงงานจากหน้าอุปกรณ์มาใช้บนรถโดยตรง

ตรวจสอบผลด้วยหน้าที่ของทางเดินและหน่วย

ตัวอย่างทางรั่ว 100,000 โอห์มตรวจได้ว่า 0.00012 แอมป์คูณ 100,000 โอห์มคืนค่า 12 โวลต์ และ 0.00012 แอมป์เท่ากับ 0.12 มิลลิแอมป์ ไม่ใช่ 120 มิลลิแอมป์ ส่วนทางใช้งานมีความต้านทานหลักโอห์มและกระแสหลักแอมป์ ความต่างระดับหน่วยช่วยจับการนำข้อมูลคนละหน้าที่มารวมกันผิด

ก่อนสรุปควรตอบได้ว่าค่าที่สนใจเป็นระหว่างจุดใด ทางนั้นควรนำหรือควรกั้นกระแส และอ้างเงื่อนไขใด หากตอบไม่ครบให้ระบุข้อจำกัดของข้อมูลไว้ การรู้จักสองหน้าที่นี้ช่วยให้คำว่าความต้านทานมีความหมายตรงกับวงจร แทนการตัดสินด้วยค่าสูงหรือต่ำเพียงอย่างเดียว
