จุดสายงอซ้ำต้องพิจารณาการเคลื่อนที่ส่วนใด

สายที่ผ่านมุมโค้งได้ในครั้งแรกไม่ได้รับรองว่าจะทนการเปิดปิดหรือเคลื่อนกลับไปกลับมาซ้ำ ๆ ได้ จุดสำคัญคือส่วนใดของสายเปลี่ยนรูปในแต่ละรอบ และเปลี่ยนแบบดัด บิด หรือดึงร่วมกัน การมองตำแหน่งที่โค้งที่สุดเฉพาะตอนหยุดอาจพลาดช่วงที่รัศมีแคบลงระหว่างเคลื่อน บทนี้จึงเน้นการอ่านสภาพการเคลื่อนก่อนใช้ค่ารัศมี

ดัดครั้งเดียวกับงอซ้ำเป็นคนละเงื่อนไข

ข้อมูลสายอาจแยกค่ารัศมีสำหรับติดตั้งคงที่กับงานเคลื่อนไหว การใช้ค่าคงที่กับจุดงอซ้ำจึงอาจผิดเงื่อนไข แม้สายจะไม่หักทันที การดัดซ้ำเกี่ยวข้องกับโครงสร้างตัวนำ ฉนวน และการเปลี่ยนรูปในแต่ละรอบ ซึ่งไม่สรุปจากความอ่อนเมื่อจับด้วยมือเพียงครั้งเดียว

จำนวนรอบที่ทนได้ยังสัมพันธ์กับรัศมี ระยะเคลื่อน อุณหภูมิ และวิธีรองรับ หากไม่ทราบเงื่อนไขเหล่านี้ ไม่ควรให้จำนวนรอบใช้งานจากชื่อวัสดุหรือจำนวนเส้นฝอย ข้อมูลสายที่ออกแบบให้เคลื่อนในรางเครื่องจักรช่วยอธิบายหลักการ แต่ไม่ได้รับรองว่าเป็นอะไหล่สำหรับจุดเคลื่อนของรถ

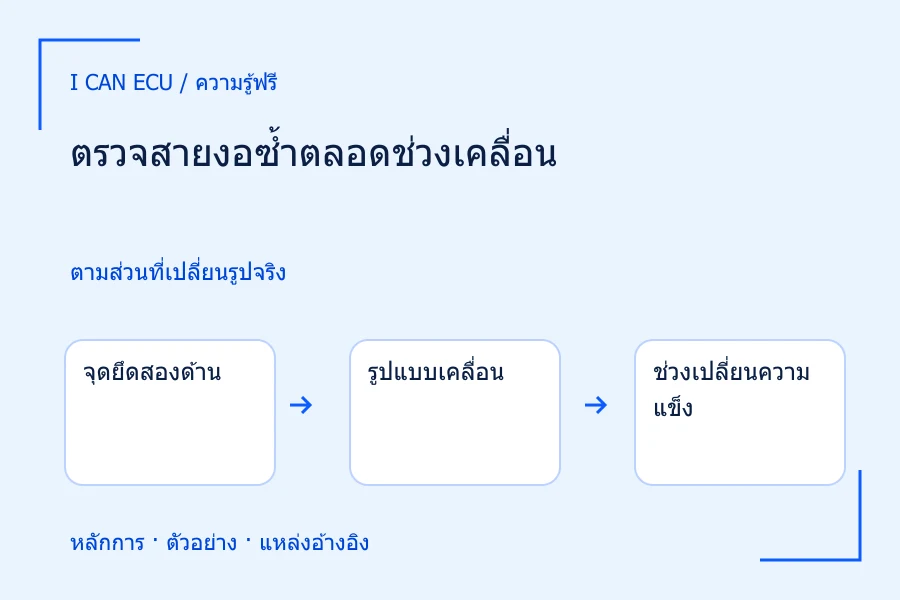

1. 1
   จุดยึดสองด้าน

   ดูว่าขยับเข้าหากันหรือห่างกันอย่างไร

2. 2
   รูปแบบเคลื่อน

   แยกการโค้งในระนาบออกจากการบิดรอบสาย

3. 3
   ช่วงเปลี่ยนความแข็ง

   ตรวจหลังปลั๊กและปลายปลอก

4. 4
   เงื่อนไขสาย

   ใช้ค่าของงานเคลื่อนไหวและอุณหภูมิที่ตรงกัน

เริ่มจากการเคลื่อนสัมพัทธ์ระหว่างจุดยึด

ดูการเคลื่อนสัมพันธ์ระหว่างจุดยึด

สายอยู่ระหว่างจุดยึดสองจุด เมื่อจุดหนึ่งเคลื่อน ส่วนอิสระอาจโค้งมากขึ้น เลื่อนตำแหน่งโค้ง หรือถูกดึงตึง หากจุดยึดทั้งสองเคลื่อนพร้อมกันในทิศเดียว สายช่วงนั้นอาจเปลี่ยนรูปน้อยกว่าที่คาด จึงต้องดูการเคลื่อนสัมพัทธ์ ไม่ใช่ดูว่าชิ้นส่วนใดเคลื่อนเพียงอย่างเดียว

แรงบิดรอบแนวสายต่างจากการโค้งในระนาบ สายที่เหมาะกับการโค้งกลับไปกลับมาไม่ได้รับรองความทนการบิดทุกมุม การจัดสายให้บิดค้างก่อนยึดอาจเพิ่มภาระที่ไม่แสดงในภาพรัศมี จึงควรตรวจแนวสายและตำแหน่งจุดอ้างอิงตั้งแต่ก่อนประกอบ

ตัวอย่างสมมติ: อ่านค่ารัศมีเป็นเท่าของขนาดภายนอก

กำหนดข้อมูลสายสมมติให้รัศมีต่ำสุดสำหรับการเคลื่อนเป็นแปดเท่าของเส้นผ่านศูนย์กลางภายนอก และสายมีขนาดภายนอก 6 มิลลิเมตร จะได้รัศมีต่ำสุดตามโจทย์ 8 × 6 = 48 มิลลิเมตร หากตรวจแนวเคลื่อนแล้วพบรัศมีแคบสุด 30 มิลลิเมตร จะน้อยกว่าข้อกำหนดสมมติ 18 มิลลิเมตร

รัศมีที่พบเทียบขนาดสายเป็น 30 ÷ 6 = 5 เท่า จึงไม่ผ่านเงื่อนไขแปดเท่าที่โจทย์กำหนด แม้สายอาจวางลงตำแหน่งนั้นได้ ตัวเลขแปดเท่าเป็นข้อมูลสมมติสำหรับฝึกอ่าน ไม่ใช่ค่าที่แนะนำกับสายรถทุกชนิด และไม่ควรนำส่วนต่าง 18 มิลลิเมตรไปทำนายจำนวนรอบก่อนเสีย

1. 1
   คำนวณขั้นต่ำ

   8 × 6 = 48 มิลลิเมตร

2. 2
   รัศมีที่พบ

   30 ÷ 6 = 5 เท่าของขนาดสาย

3. 3
   ส่วนต่าง

   48 − 30 = 18 มิลลิเมตร

4. 4
   ตรวจนิยาม

   รัศมีไม่ใช่เส้นผ่านศูนย์กลาง และยังไม่ทายอายุสาย

ขนาดภายนอก 6 มิลลิเมตร ค่ารัศมีเป็นสมมติฐาน

รัศมีไม่ใช่เส้นผ่านศูนย์กลางโค้ง

หากรัศมีตามโจทย์เป็น 48 มิลลิเมตร วงกลมที่ใช้รัศมีนั้นมีเส้นผ่านศูนย์กลาง 96 มิลลิเมตร แต่ขนาดพื้นที่ติดตั้งจริงยังต้องรวมตัวสายและวิธีนิยามจุดอ้างอิงของรัศมี ไม่ควรนำ 96 ไปเป็นขนาดช่องติดตั้งสำเร็จรูปโดยไม่ดูภาพกำกับ

เอกสารอาจระบุรัศมีที่ผิวด้านใน แนวกึ่งกลาง หรืออ้างรางรับสาย ต้องอ่านให้ตรงกับวิธีวัดจริง ถ้าใช้คนละแนวอ้างอิง ผลเทียบจะคลาดแม้หน่วยมิลลิเมตรถูกต้อง ภาพประกอบในการตรวจจึงควรชี้ตำแหน่งศูนย์กลางโค้งและเส้นที่ใช้วัดอย่างชัดเจน

ช่วงใกล้จุดยึดและปลายปลอกต้องตรวจเพิ่ม

เมื่อส่วนหนึ่งแข็งกว่าส่วนข้างเคียง การเปลี่ยนรูปอาจไปรวมอยู่ที่ขอบระหว่างสองส่วน เช่น ทางออกจากปลอกหรือหลังปลั๊ก การเพิ่มวัสดุหุ้มเฉพาะจุดอาจย้ายจุดงอแทนที่จะลดภาระ จึงต้องดูแนวโค้งทั้งหมดหลังคืนสภาพ ไม่ดูเพียงรอยเดิมที่ถูกปิดไว้

สายต้องมีระยะและแนวที่รองรับการเคลื่อนตามข้อกำหนด แต่การเผื่อยาวมากก็อาจทำให้หย่อนเข้าไปสัมผัสชิ้นส่วนอื่น ต้องรักษารูปแบบเดิมหรือข้อมูลที่ผู้ผลิตรับรอง ไม่ตั้งความยาวเผื่อจากความรู้สึกว่ายิ่งมากยิ่งดี

เก็บข้อมูลตลอดรอบที่เกี่ยวข้อง

บันทึกตำแหน่งเริ่ม ปลายช่วง และช่วงระหว่างทางที่โค้งแคบที่สุด พร้อมอุณหภูมิหรือสถานะที่มีผลตามขั้นตอนตรวจที่อนุญาต หากมีส่วนเคลื่อนอันตรายให้ใช้ข้อมูลและวิธีตามคู่มือ ไม่พยายามจับสายด้วยมือขณะกลไกกำลังทำงานเพื่อสังเกตรัศมี

เมื่อพบอาการไฟขาดเป็นพักตามการขยับ ยังไม่ควรสรุปว่าตัวนำขาดทันที ต้องแยกขั้วหลวม สายงอเสียหาย และปัญหาส่วนอื่นตามหลักฐาน การบิดหรือดัดเกินช่วงใช้งานเพื่อให้เกิดอาการอาจสร้างความเสียหายใหม่ จึงไม่ใช่วิธีที่บทความนี้เสนอ

ความหมายของผลคำนวณที่ควรรายงาน

ผลโจทย์บอกว่าแนวรัศมี 30 มิลลิเมตรไม่ตรงเงื่อนไข 48 มิลลิเมตรของสายสมมติ ไม่ได้บอกว่าสายทุกเส้นที่โค้ง 30 มิลลิเมตรจะเสียเหมือนกัน ควรรายงานรุ่นสาย นิยามรัศมี และรูปแบบการเคลื่อนที่ใช้เปรียบเทียบพร้อมตัวเลข เพื่อให้ผู้ตรวจรายต่อไปเห็นว่าผ่านหรือไม่ผ่านข้อไหน

ขอบเขตความรู้ก่อนเลือกสายคืนสภาพ

ความยืดหยุ่น โครงสร้างฝอย และฉนวนเป็นคุณสมบัติร่วม ไม่ใช้ตัวเลขหน้าตัดเดียวแทนทั้งหมด หากไม่มีข้อมูลสายที่เหมาะกับการเคลื่อนของตำแหน่งนั้น ควรใช้แนวทางอะไหล่ของผู้ผลิตรถแทนการตั้งสเปกใหม่จากบทพื้นฐาน การคำนวณรัศมีมีประโยชน์เมื่อข้อมูลต้นทางและการวัดพูดถึงสิ่งเดียวกัน

การรายงานว่ารัศมีพอควรระบุว่าตรวจตลอดช่วงเคลื่อนที่เกี่ยวข้อง ไม่ใช่เฉพาะปลายสองตำแหน่ง เพราะบางกลไกให้แนวสายแคบที่สุดระหว่างทาง การเก็บภาพหรือข้อมูลตามขั้นตอนที่ปลอดภัยและได้รับอนุญาตช่วยทำให้การเปรียบเทียบกับข้อกำหนดมีขอบเขตที่ชัดเจน
