แนวเดินสายและขอบโลหะสัมพันธ์กับความเสียหายของฉนวนอย่างไร

แนวเดินสายไม่ได้มีหน้าที่พาสายไปถึงปลั๊กอย่างเดียว แต่ต้องรักษาการแยกจากขอบและชิ้นส่วนที่อาจทำให้ฉนวนเสียหายด้วย สายที่ดูไม่แตะโลหะเมื่อรถอยู่นิ่งอาจเข้าหากันเมื่อชิ้นส่วนเคลื่อนหรือคลิปหลุด การตรวจแนวสายจึงต้องคิดถึงตำแหน่งสัมพันธ์ตลอดเงื่อนไขที่เกี่ยวข้อง ไม่ใช้ภาพนิ่งหนึ่งมุมเป็นคำรับรองว่ามีระยะพอตลอดเวลา

การเสียดสีต้องมีคู่สัมผัสและการเคลื่อนสัมพันธ์

เมื่อผิวสายกดกับขอบแล้วมีการขยับซ้ำ ความเสียหายอาจสะสมที่ฉนวน จุดที่เสียดสีอาจเป็นขอบแผง หัวชิ้นส่วน หรือสายอีกเส้น ไม่จำเป็นต้องคมจนบาดทันทีจึงจะมีผล การดูทั้งผิวสายและสิ่งที่อยู่ตรงข้ามช่วยให้เห็นคู่สัมผัส ไม่สรุปจากรอยบนสายเพียงด้านเดียว

ความรุนแรงขึ้นกับแรงกด รูปขอบ วัสดุ และรูปแบบการเคลื่อน จึงไม่สามารถให้จำนวนครั้งที่จะทะลุจากการเห็นรอยถูทั่วไปได้ บทนี้ใช้หลักการระบุความเสี่ยงและขอบเขตตรวจ ไม่ทำนายอายุฉนวนหรือรับรองว่ารอยตื้นเท่าใดยังใช้ต่อได้

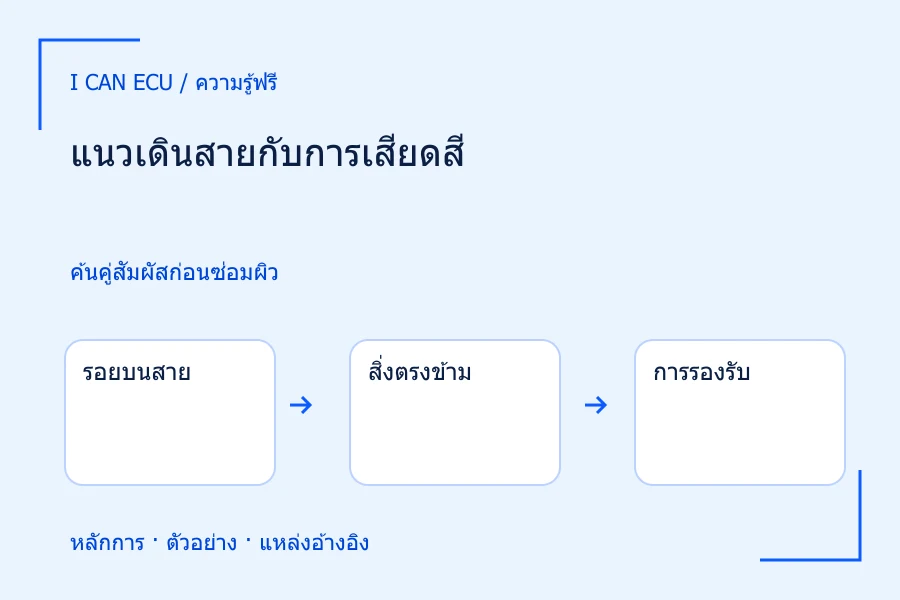

1. 1
   รอยบนสาย

   ระบุตำแหน่งและด้านที่สัมผัส

2. 2
   สิ่งตรงข้าม

   ดูขอบหรือชิ้นส่วนที่อาจสัมผัสในช่วงเคลื่อน

3. 3
   การรองรับ

   ตรวจคลิปและปลอกที่กำหนดแนวเดิม

4. 4
   คืนสภาพ

   ใช้ข้อกำหนดสายและการยึดของรถพร้อมตรวจแนวซ้ำ

รอยเสียดสีสัมพันธ์กับตำแหน่งและการเคลื่อน

คลิปและปลอกกำหนดแนวสายร่วมกัน

คลิปช่วยกำหนดตำแหน่ง ส่วนปลอกหรือแถบป้องกันขอบช่วยแยกผิวสายออกจากบริเวณที่อาจขูด ทั้งสองอย่างมีหน้าที่ต่างกัน การใส่ปลอกเพิ่มโดยไม่คืนตำแหน่งคลิปอาจยังเหลือการเคลื่อนและแรงกดผิดจากเดิม จึงต้องตรวจทั้งการรองรับและพื้นผิวสัมผัส

วัสดุป้องกันต้องเหมาะกับอุณหภูมิและสารที่พบในตำแหน่งนั้น ไม่ยกวัสดุใดก็ได้มาแทนเพราะมองว่าเป็นพลาสติกเหมือนกัน ผู้ผลิตมีชิ้นส่วนสำหรับป้องกันขอบที่ต่างชนิดและมิติ การเลือกควรอ้างตามระบบเดิมหรือข้อมูลที่ตรงงาน ไม่ใช้ความหนาที่มองเห็นแทนคุณสมบัติทั้งหมด

ตัวอย่างสมมติ: ระยะขณะนิ่งยังไม่ใช่ระยะต่ำสุด

กำหนดแบบจำลองหนึ่งมิติที่ผิวปลอกสายห่างขอบโลหะ 12 มิลลิเมตรในตำแหน่งเริ่มต้น หากการเคลื่อนของชุดทำให้ผิวปลอกเข้าใกล้ขอบ 8 มิลลิเมตร จะเหลือ 4 มิลลิเมตร ถ้าตำแหน่งคลิปคลาดในทิศเข้าหาขอบอีก 3 มิลลิเมตร ระยะเหลือตามโจทย์เป็น 1 มิลลิเมตร

คำนวณตรงได้ 12 − 8 − 3 = 1 มิลลิเมตร ไม่ใช่ระยะที่บทความรับรองว่าพอใช้งานจริง เพราะยังไม่รวมการสั่นหลายทิศ การขยายตัว และค่าคลาดอื่น ตัวเลขทำหน้าที่แสดงว่าการเห็นช่องว่าง 12 มิลลิเมตรตอนนิ่งอาจไม่ใช่ข้อมูลที่ใช้ตัดสินช่วงใกล้ที่สุด

1. 1
   ระยะตั้งต้น

   ผิวปลอกถึงขอบ 12 มิลลิเมตร

2. 2
   ชุดสายเคลื่อน

   เข้าใกล้ 8 จึงเหลือ 4 มิลลิเมตร

3. 3
   คลิปคลาด

   เข้าใกล้อีก 3 จึงเหลือ 1 มิลลิเมตร

4. 4
   ขอบเขต

   ยังไม่รวมการสั่นและค่าคลาดอื่น ไม่ใช่ระยะมาตรฐาน

สมมติทุกการเลื่อนเข้าหาขอบพร้อมกัน

การรวมระยะต้องมีทิศและจุดอ้างอิงตรงกัน

โจทย์ตั้งให้การเคลื่อนทั้งสองรายการเกิดพร้อมกันและเข้าหาขอบในแนวเดียว จึงลบตรง ๆ ได้ หากการเคลื่อนเกิดคนละทิศหรือไม่เกิดพร้อมกัน ต้องพิจารณารูปร่างและเงื่อนไขใหม่ ไม่รวมทุกระยะด้วยการบวกหรือลบโดยไม่ดูความสัมพันธ์

ค่าระยะตั้งต้นในโจทย์วัดจากผิวปลอกถึงขอบ ไม่ใช่จากแนวกึ่งกลางสาย หากเปลี่ยนไปวัดจากกึ่งกลางต้องหักรัศมีภายนอกด้วย การไม่บอกจุดอ้างอิงอาจทำให้รูปสองรูปแสดงตัวเลขเท่ากันแต่ช่องว่างจริงต่างกัน จึงควรเขียนหน่วยและจุดต้นปลายของระยะในภาพเสมอ

ตรวจรอยเสียหายพร้อมต้นเหตุการเคลื่อน

เมื่อพบรอยเสียดสี ให้บันทึกตำแหน่งบนสาย คู่สัมผัส และสภาพคลิปหรือการหุ้มรอบบริเวณนั้น หากคลิปหายหรือปลอกหลุด ต้องแยกความเสียหายของฉนวนออกจากเหตุที่ทำให้สายไปอยู่ผิดทาง การแก้เพียงรอยผิวโดยไม่คืนแนวอาจทำให้เงื่อนไขเดิมยังอยู่

การเปิดดูหรือประเมินตัวนำด้านในต้องทำตามวิธีของระบบ ไม่ตัดสินว่าทองแดงดีจากฉนวนที่ยังปิดอยู่ และไม่ใช้การพันทับเป็นหลักฐานว่าความเสียหายหายแล้ว บางวงจรอาจมีข้อกำหนดให้เปลี่ยนช่วงสายหรือชุดสายแทนการซ่อมเฉพาะผิว ต้องตรวจคู่มือที่ตรงรถ

การตรวจหลังคืนสภาพต้องดูทั้งเส้นทาง

หลังติดตั้งตามข้อกำหนด ควรตรวจแนวสายกับชิ้นส่วนรอบข้างในสถานะที่คู่มืออนุญาต รวมทั้งช่วงใกล้ปลายคลิปและทางออกปลอก เพราะจุดเปลี่ยนจากถูกยึดเป็นอิสระอาจรับการเคลื่อนมากกว่าส่วนกลาง ห้ามใช้การสอดมือใกล้ของเคลื่อนขณะทำงานเพื่อพิสูจน์ระยะจากโจทย์

ภาพก่อนและหลังควรใช้มุมที่เห็นจุดยึดและคู่สัมผัส ไม่ถ่ายเฉพาะบริเวณที่หุ้มใหม่จนมองไม่เห็นแนวเดินเดิม รายงานว่าคืนคลิปและปลอกชนิดใดตามข้อมูลใด พร้อมสิ่งที่ยังตรวจไม่ครบ จะมีความหมายมากกว่าคำว่าจัดสายเรียบร้อยแล้ว

แยกตัวอย่างคำนวณจากเกณฑ์ผ่าน

ระยะ 1 มิลลิเมตรที่เหลือในโจทย์เป็นผลลบของเงื่อนไขที่ตั้ง ไม่ใช่เกณฑ์ขั้นต่ำ และการได้ค่าบวกไม่รับรองว่าจะไม่มีการสัมผัสในสถานการณ์ที่โจทย์ไม่รวม หากค่าคำนวณติดลบจะหมายถึงแบบจำลองทำนายการทับกันทางเรขาคณิต ไม่ใช่ความหนาของฉนวนที่ถูกขูดออก การใช้ภาษาตรงกับปริมาณช่วยให้ภาพลำดับขั้นไม่ถูกนำไปใช้เกินขอบเขต

หากตำแหน่งสายขึ้นกับชิ้นส่วนที่ถอดประกอบได้ ต้องตรวจในสภาพประกอบครบตามวิธีที่กำหนดด้วย แนวสายที่ดูมีพื้นที่มากตอนเปิดฝาครอบอาจถูกกดเมื่อใส่ฝา การบันทึกว่าตรวจในสภาพใดจึงเป็นข้อมูลจำเป็นสำหรับตีความช่องว่างและรอยกด ไม่ใช่รายละเอียดที่ละไว้ได้
