อัตราส่วนยอดคลื่นจำกัดความน่าเชื่อถือของโหมดค่าประสิทธิผลอย่างไร

ค่าประสิทธิผลต่ำไม่ได้รับรองว่าสัญญาณเล็กตลอดเวลา พัลส์ที่สูงมากแต่กินเวลาสั้นอาจแสดงตัวเลข RMS ไม่มากทั้งที่ภาคอินพุตต้องรับยอดสูง การประเมินอัตราส่วนยอดคลื่นจึงเป็นขั้นสำคัญก่อนเชื่อมิเตอร์ในงานสัญญาณผิดรูป ประเด็นของบทความนี้คือพื้นที่รองรับยอดและวิธีออกแบบการทดลอง ไม่ใช่การใช้ค่า RMS ตัวเดียวตัดสินว่าอุปกรณ์ทำงานปกติ

นิยามต้องใช้ยอดและ RMS ของสัญญาณส่วนเดียวกัน

อัตราส่วนยอดคลื่นหรือ crest factor คือค่าสูงสุดของขนาดสัญญาณหารด้วย RMS ของสัญญาณนั้น เป็นอัตราส่วนไม่มีหน่วย ไซน์สมมาตรมีค่า √2 ประมาณ 1.414 และสี่เหลี่ยมสมมาตรที่ระดับไม่เป็นศูนย์มีค่า 1 ถ้ามีออฟเซตต้องบอกว่ากำลังคิดสัญญาณรวม หรือส่วน AC หลังตัดค่าเฉลี่ย เพราะยอดกับ RMS ของสองกรณีไม่เท่ากัน

ข้อกำหนดเครื่องอาจระบุอัตราส่วนยอดที่ระดับเต็มย่าน หรือให้ค่าเปลี่ยนตามขนาดที่อ่านได้ บางรุ่นมีส่วนความผิดพลาดเพิ่มเมื่ออัตราส่วนเกินเกณฑ์หนึ่ง จึงต้องอ่านตารางร่วมกับพิกัดแรงดันยอดและความถี่ ไม่ควรสรุปว่าตัวเลข crest factor เดียวใช้ได้ทุกย่านและทุกฟังก์ชัน ย่านกระแสหรือหัววัดภายนอกอาจมีเงื่อนไขอีกชุด

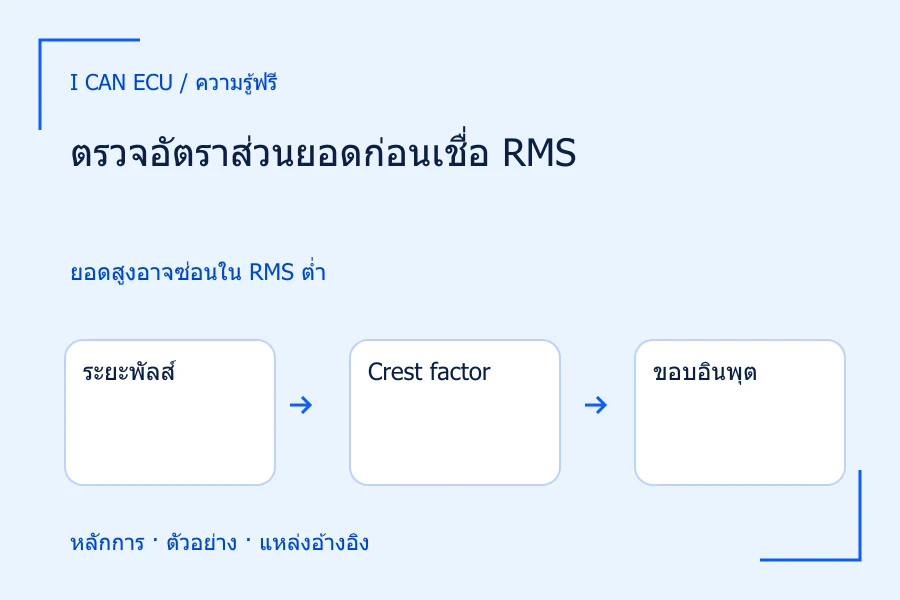

1. 1
   ระยะพัลส์

   เวลาสูงสั้นลงทำให้ RMS ต่ำได้แม้ยอดยังสูง

2. 2
   Crest factor

   คำนวณขนาดยอดหาร RMS ของส่วนสัญญาณเดียวกัน

3. 3
   ขอบอินพุต

   ยอดอาจเกินทางเข้าทั้งที่ RMS ยังอยู่กลางย่าน

4. 4
   ผลคลิป

   ยอดที่ถูกตัดก่อนคำนวณทำให้ผล RMS ไม่น่าเชื่อถือ

ต้องตรวจทั้ง RMS และยอดของสัญญาณที่นิยามตรงกัน

ตัวอย่างสมมติ: พัลส์เพียงหนึ่งในร้อยของเวลา

ให้พัลส์อุดมคติระดับ 5 V เป็นเวลารวม 1% ของแต่ละคาบ และระดับศูนย์ในเวลาที่เหลือ เมื่อคิดรวม DC จะได้ RMS = 5√0.01 = 0.50 V ค่าเฉลี่ยเท่ากับ 0.05 V และอัตราส่วนยอดเท่ากับ 5/0.50 = 10 ดังนั้นตัวเลขหน้าจอระดับครึ่งโวลต์อาจมาจากยอดห้าโวลต์ ไม่ใช่สัญญาณเล็กที่แกว่งใกล้ศูนย์ตลอดเวลา

หากใช้เครื่องที่ตัดค่าเฉลี่ยออกก่อนวัด ส่วน AC มี RMS = 5√(0.01×0.99) ประมาณ 0.4975 V ส่วนยอดบวกหลังหักค่าเฉลี่ยเหลือ 4.95 V และยอดลบมีขนาด 0.05 V อัตราส่วนยอดของส่วน AC จึงประมาณ 9.95 ตัวเลขใกล้ 10 แต่ไม่เท่ากันพอดี การแยกนิยามนี้สำคัญเมื่อคำนวณเทียบขอบสเปก และไม่ควรใช้ RMS ของส่วน AC หารกับยอดรวมอย่างไม่กำกับ

เลือกย่านจากยอด ไม่ใช่จากค่า RMS เพียงอย่างเดียว

สมมติเครื่องทดลองระบุว่าย่านหนึ่งรองรับ RMS ถึง 1 V แต่ยอดไม่เกิน 3 V ภายใต้เงื่อนไขที่กำหนด พัลส์รวม RMS 0.50 V จากตัวอย่างยังมีปัญหาเพราะยอด 5 V เกินขอบ 3 V แม้ตัวเลขเฉลี่ยกำลังจะอยู่กลางย่าน ถ้าเครื่องคลิปยอดก่อนคำนวณ RMS ผลอ่านอาจต่ำกว่าจริงและไม่จำเป็นต้องแสดงคำเตือนในรูปแบบที่ผู้ใช้คาด ข้อกำหนดสมมตินี้ใช้ฝึกคิด ไม่ใช่พิกัดของผลิตภัณฑ์ใด

การย้ายไปย่านสูงกว่าจะช่วยได้ต่อเมื่อย่านใหม่นั้นมีขอบยอดและความถี่เหมาะสมจริง พร้อมยอมรับว่าความละเอียดสำหรับค่า RMS ต่ำอาจลดลง หากสัญญาณแคบมาก อัตราสุ่มหรือแบนด์วิดท์ก็อาจเป็นข้อจำกัดเพิ่มเติม การเพิ่มย่านจึงไม่ใช่การแก้ทุกสาเหตุของการอ่านต่ำ ต้องตรวจทั้งรูปร่างและทางวัดที่ส่งข้อมูลเข้าภาคคำนวณ

1. 1
   D = 25%

   ยอด 1 V และ crest factor 2

2. 2
   D = 4%

   ยอด 2.5 V และ crest factor 5

3. 3
   D = 1%

   ยอด 5 V และ crest factor 10

4. 4
   เทียบพิกัด

   RMS เท่ากันไม่ได้รับรองว่ายอดทั้งสามอยู่ในพิกัดย่านเดียวกัน

ตัวอย่างสมมติพัลส์ศูนย์ถึงยอด โดย Vpeak = 0.50/√D

นำไปใช้ตั้งการทดลองที่แยกผลของยอดออกจากพลังงานเฉลี่ย

การเปรียบเทียบที่น่าสนใจบนชุดแรงดันต่ำคือคง RMS รวมไว้ที่ 0.50 V แต่เปลี่ยนสัดส่วนเวลาพัลส์ จากสูตร Vpeak = Vrms/√D เมื่อ D เป็น 25% ต้องมียอด 1 V; เมื่อ D เป็น 4% ต้องมียอด 2.5 V; และเมื่อ D เป็น 1% ต้องมียอด 5 V ทั้งสามกรณีมี RMS อุดมคติเท่ากัน แต่อัตราส่วนยอดเท่ากับ 2, 5 และ 10 ตามลำดับ

1. เลือกเฉพาะระดับที่ไม่เกินพิกัดของเครื่องกำเนิด หัววัด และเครื่องอ่าน ห้ามสร้างสัญญาณเกินขอบเพื่อดูว่าเครื่องจะเตือนหรือไม่
2. ตรวจยอดและสัดส่วนเวลาที่อินพุตจริง เพราะแหล่งกำเนิดอาจแสดงค่าตามโหลดที่ตั้งไว้ต่างจากการต่อ
3. คงความถี่ซ้ำและนิยาม RMS ที่ใช้เปรียบเทียบ แล้วเปลี่ยนคู่ยอดกับสัดส่วนเวลาตามแบบทดลอง
4. บันทึกอัตราส่วนยอดที่คำนวณ ขอบสเปกที่ใช้ และค่าที่อ่านโดยไม่ตัดผลที่ไม่ตรงคาดทิ้ง
5. ถ้าผลเบี่ยงเฉพาะพัลส์แคบ ให้แยกตรวจแบนด์วิดท์และความเร็วการอ่าน ไม่โยนสาเหตุทั้งหมดให้ crest factor

ข้อผิดพลาดจากยอดที่ถูกเก็บไม่ทัน

ถ้าใช้ฟังก์ชันค่าสูงสุดของมิเตอร์อีกตัววัดยอด ต้องรู้ว่าฟังก์ชันนั้นจับพัลส์สั้นได้แค่ไหน ค่าสูงสุดของค่าอ่านหลายครั้งไม่จำเป็นต้องเท่ากับยอดชั่วขณะของคลื่น การนำยอดที่พลาดไปหารด้วย RMS จะทำให้อัตราส่วนดูต่ำกว่าจริง และอาจหลอกให้เชื่อว่าอยู่ในขอบเครื่อง การใช้รูปคลื่นอ้างอิงต้องมีความละเอียดทางเวลาพอเช่นเดียวกัน

การเห็นยอดแบนบนออสซิลโลสโคปก็ยังแยกไม่ได้ทันทีว่าแหล่งกำเนิดพัลส์แบนตามตั้งหรือทางวัดคลิป ลองตรวจย่านที่สูงขึ้นภายในพิกัด และดูความสอดคล้องของยอดที่จุดเดียวกันโดยไม่เปลี่ยนแหล่ง ถ้ารูปยอดกลับมาเมื่อเพิ่มช่วงวัด นั่นเป็นหลักฐานว่าช่วงเดิมอาจไม่พอ แต่ยังต้องประเมินสเกลโพรบและผลของการต่อก่อนสรุป

ตรวจสอบผลและรายงานข้อจำกัดอย่างใช้ต่อได้

ผลทดสอบควรบอกอย่างน้อยยอดที่ยืนยันได้ RMS ที่ใช้เป็นตัวหาร สัดส่วนเวลาพัลส์ และความถี่ซ้ำ พร้อมระบุว่าเป็นสัญญาณรวม DC หรือเฉพาะ AC ถ้าค่าของเครื่องต่างจากการคำนวณในกรณีเกินขอบที่ระบุไว้ ไม่ควรเรียกว่าเครื่องเสีย เพราะเป็นการใช้นอกเงื่อนไขรับรอง ต้องเปลี่ยนวิธีวัดให้กลับเข้าขอบก่อนประเมินความถูกต้องของเครื่อง

เมื่อค่า RMS เท่ากันแต่ยอดต่างกัน ผลต่ออุปกรณ์จริงอาจไม่เท่ากัน แม้ตัวต้านทานอุดมคติจะรับกำลังเฉลี่ยเท่ากัน ส่วนประกอบที่มีเกณฑ์นำกระแสหรือพิกัดยอดอาจตอบต่าง บทความนี้จึงไม่ใช้ความเท่ากันของ RMS เป็นเหตุให้แทนแหล่งเลี้ยงหรือสัญญาณควบคุมด้วยพัลส์อีกแบบ การคำนวณเป็นเครื่องมือเข้าใจข้อจำกัดของการอ่าน ไม่ใช่การอนุญาตเปลี่ยนเงื่อนไขทำงานของวงจร
