โหมดหักค่าอ้างอิงช่วยเปรียบเทียบและซ่อนความผิดพลาดได้อย่างไร

ศูนย์หลังเปิด REL เป็นศูนย์ของส่วนต่าง

โหมด REL หรือ Relative เก็บค่าที่อ่านขณะตั้งอ้างอิงไว้ แล้วแสดงค่าครั้งใหม่ลบด้วยค่าที่เก็บ หลักการนี้ช่วยให้มองการเปลี่ยนแปลงเล็ก ๆ รอบระดับเดิมได้สะดวก เช่น เปรียบเทียบแรงดันก่อนและหลังเปลี่ยนภาระของชุดทดลอง แต่เลขศูนย์บนจอหมายถึงค่าปัจจุบันใกล้ค่าอ้างอิง ไม่ได้หมายความว่าจุดวัดไม่มีแรงดัน การตีความต้องอ่านสัญลักษณ์โหมดพร้อมหน่วยเสมอ

ถ้าค่าอ่านปัจจุบันคือ x และค่าอ้างอิงคือ r ผลต่างคือ x−r เครื่องที่รองรับการแสดงเป็นเปอร์เซ็นต์อาจมีนิยามเพิ่มเติมซึ่งต้องตรวจคู่มือ โดยทั่วไปส่วนต่างร้อยละที่คำนวณภายนอกคือ 100(x−r)/r เมื่อ r ไม่เป็นศูนย์ การเปลี่ยนจากโวลต์เป็นเปอร์เซ็นต์ไม่ทำให้การวัดแม่นขึ้น เพียงเปลี่ยนวิธีสื่อขนาดการเปลี่ยนแปลง และค่าอ้างอิงที่เล็กมากอาจทำให้เปอร์เซ็นต์ดูใหญ่เกินบริบท

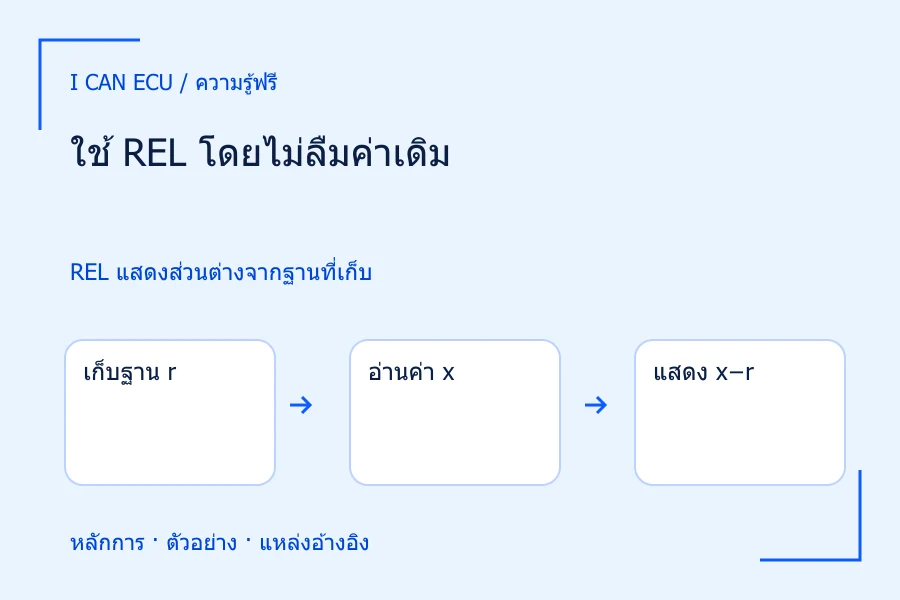

1. 1
   เก็บฐาน r

   จดค่าดิบและสภาวะก่อนกด REL

2. 2
   อ่านค่า x

   เครื่องวัดค่าปัจจุบันผ่านย่านและโหมดที่เลือก

3. 3
   แสดง x−r

   เลขติดลบหมายถึงต่ำกว่าฐาน ไม่จำเป็นต้องติดลบเทียบกราวด์

4. 4
   ตรวจฐานซ้ำ

   กลับสภาวะเดิมเพื่อตรวจดริฟต์ก่อนเชื่อส่วนต่าง

ศูนย์สัมพัทธ์ไม่ได้แปลว่าไม่มีแรงดันที่จุดวัด

ตัวอย่างสมมติของแรงดันที่ลดลงแต่ยังมีไฟ

สมมติแหล่งจ่ายในชุดฝึกอ่านได้ 4.920 V ก่อนต่อภาระที่กำหนด ผู้ทดลองจดค่านี้แล้วตั้ง REL จากนั้นอ่านได้ −0.080 V ผลที่อนุมานจากค่าที่แสดงคือค่าปัจจุบันประมาณ 4.840 V ไม่ใช่แรงดันติดลบ 0.080 V เทียบกับกราวด์ การเปลี่ยนแปลงเทียบค่าเริ่มคือ −0.080/4.920 × 100 ประมาณ −1.63% ตัวเลขทั้งหมดเป็นสถานการณ์สมมติ ไม่ใช่ช่วงยอมรับของอุปกรณ์หรือรถใด

หากผู้ทดลองอีกคนตั้ง REL หลังต่อภาระแล้ว เขาจะเห็นศูนย์แม้แรงดันคงอยู่ที่ 4.840 V และอาจรายงานว่าไม่ตก การวัดทั้งสองครั้งไม่ได้ขัดแย้งทางกายภาพ แต่เริ่มอ้างอิงคนละสภาวะ จึงต้องจดว่าอ้างอิงขณะใด ภาระเป็นอย่างไร และค่าดิบเท่าไร การส่งเฉพาะภาพส่วนต่างโดยไม่มีค่าเดิมทำให้ผู้ตรวจย้อนกลับไปหาค่าสัมบูรณ์ไม่ได้

สิ่งที่หักล้างได้ต้องเหมือนกันจริง

พิจารณาแบบจำลองการอ่าน y=(1+g)x+b โดย g เป็นความผิดพลาดเชิงสัดส่วนและ b เป็นออฟเซ็ต ถ้าวัดสองครั้งด้วย g และ b เดิม ผลต่างจะเป็น (1+g)(x2−x1) ออฟเซ็ตคงที่ b หายไป แต่ความผิดพลาดเชิงสัดส่วนยังอยู่ ถ้า b เปลี่ยนระหว่างครั้ง ผลต่างยังมี b2−b1 เพิ่มเข้ามา การกด REL จึงไม่ใช่การสอบเทียบใหม่ และไม่สามารถแก้ความผิดพลาดทุกชนิดด้วยการทำให้จอเป็นศูนย์

ในงานวัดความต้านทานต่ำ การหักความต้านทานสายช่วยได้เมื่อความต้านทานสายและจุดสัมผัสยังเท่าเดิม สมมติสายที่ชอร์ตกันอ่าน 0.200 Ω และเมื่อวัดชิ้นงานอ่าน 0.650 Ω ผลหลังหักคือ 0.450 Ω แต่ถ้าจุดสัมผัสเพิ่มขึ้น 0.030 Ω ระหว่างการย้ายสาย ผลที่เห็นจะสูงไปเท่านั้น REL ไม่มีข้อมูลแยกว่าส่วนเพิ่มเกิดในชิ้นงานหรือหน้าสัมผัส จึงยังต้องควบคุมการหนีบและพิจารณาสี่สายเมื่อเหมาะสม

การหักค่าพาราซิติกยังขึ้นกับชนิดการวัด เช่น ศูนย์ความต้านทานอ้างอิงจากสายชอร์ต แต่ชดเชยความจุสายมักอ้างอิงจากสายเปิดตามคู่มือ การใช้เงื่อนไขอ้างอิงสลับกันทำให้ลบปริมาณคนละอย่าง ต้องระบุโหมดและการจัดสายก่อนกด ไม่ใช้คำว่าเคลียร์ศูนย์แทนขั้นตอนทุกชนิด เพราะบางฟังก์ชันเป็นการหักเชิงคณิตศาสตร์ ขณะที่บางฟังก์ชันชดเชยภายในเครื่องด้วยวิธีต่างออกไป

1. 1
   ค่าอ้างอิง

   ตั้ง r = 4.920 V

2. 2
   REL หลังเปลี่ยน

   อ่าน −0.080 V

3. 3
   ค่าปัจจุบัน

   4.920 − 0.080 = 4.840 V

4. 4
   ส่วนต่างร้อยละ

   −0.080/4.920 × 100 ≈ −1.63% ไม่ใช่แรงดันเป็นศูนย์

ตัวอย่างสมมติคงค่าอ้างอิงเดิมตลอดการเปรียบเทียบ

นำ REL ไปใช้โดยเก็บค่าดิบควบคู่

1. เลือกปริมาณและย่านที่ครอบคลุมทั้งสภาวะก่อนและหลัง พร้อมรอให้เครื่องและวงจรนิ่งตามโจทย์
2. บันทึกค่าดิบ ค่าอ้างอิง หน่วย เวลา และสภาวะภาระก่อนกด REL
3. เปลี่ยนเฉพาะตัวแปรที่ต้องการศึกษา แล้วจดทั้งส่วนต่างและสิ่งที่เปลี่ยนในการจัดวัด
4. กลับสภาวะอ้างอิงเดิมเพื่อตรวจว่าผลต่างกลับใกล้ศูนย์เพียงใด
5. ออกจาก REL และตรวจค่าสัมบูรณ์อีกครั้งก่อนส่งผลหรือเปลี่ยนหน้าที่การวัด

หากต้องวัดหลายชิ้นเทียบมาตรฐานเดียวกัน ควรตรวจชิ้นอ้างอิงเป็นระยะ เพราะการวัดชิ้นแรกกับชิ้นสุดท้ายอาจห่างกันจนเครื่องอุ่นหรือสายเปลี่ยนตำแหน่ง อย่ากดอ้างอิงใหม่ทุกครั้งที่ศูนย์ขยับโดยไม่มีบันทึก เพราะจะทำให้ร่องรอยดริฟต์หายไป การเก็บค่าก่อนตั้งศูนย์แต่ละรอบช่วยแยกว่าชิ้นงานเปลี่ยนหรือฐานการเปรียบเทียบกำลังเปลี่ยน

ขอบเขตของความไม่แน่นอนหลังหักค่า

จำนวนหลักที่ดูนิ่งขึ้นหลังลบไม่ได้ลดขอบความคลาดเคลื่อนของค่าดิบโดยอัตโนมัติ หากทราบเพียงขอบผิดพลาดของการอ่านสองครั้งและไม่มีข้อมูลความสัมพันธ์ การรวมแบบระวังไว้ก่อนคือบวกขอบของทั้งสองครั้ง ตัวอย่างสมมติแต่ละครั้งอาจคลาดได้ ±0.010 V ส่วนต่างจึงมีขอบแบบเลวร้ายสุด ±0.020 V การอ้างว่าขอบเหลือเท่าเดิมต้องมีเหตุผลว่าความผิดพลาดส่วนใดร่วมกันและหักล้างได้

หากมีแบบจำลองความไม่แน่นอนที่เหมาะสม ความสัมพันธ์ระหว่างการอ่านมีบทบาทต่อการรวมทางสถิติ แต่ไม่ควรใช้การถอดรากผลบวกกำลังสองโดยไม่บอกสมมติฐานเรื่องความเป็นอิสระ โดยเฉพาะเมื่อใช้เครื่องเดียว ย่านเดียว และอ้างอิงเดียวกัน ความผิดพลาดบางส่วนสัมพันธ์กันมาก ขณะที่เสียงรบกวนและการสัมผัสอาจเปลี่ยน การรายงานส่วนต่างละเอียดกว่าหลักฐานจึงเสี่ยงแม้ตัวเลขที่คำนวณมีหลายตำแหน่ง

ค่าอ้างอิงที่ตั้งโดยเผลอแตะสายไม่ดีจะส่งความผิดพลาดเดียวกันไปทุกการอ่านถัดมา เครื่องอาจแสดงส่วนต่างเรียบและดูน่าเชื่อถือทั้งชุดได้ การเปลี่ยนย่าน ฟังก์ชัน หรือปิดเครื่องยังอาจล้างหรือคงค่าอ้างอิงต่างกันตามรุ่น จึงต้องตรวจสถานะหลังเปลี่ยน ไม่อนุมานจากความคุ้นเคยกับเครื่องตัวอื่น และอย่าตัดสินความปลอดภัยจากค่าศูนย์ในโหมดนี้

ตรวจผลด้วยวงรอบกลับฐาน

ทดลองลำดับฐาน A ไปสภาวะ B แล้วกลับ A โดยคงการต่อเดิม ถ้าฐานสุดท้ายไม่กลับใกล้เดิม ให้ตรวจการอุ่นตัวของแหล่ง เครื่อง และหน้าสัมผัส ก่อนใช้ส่วนต่าง A กับ B เป็นผลของตัวแปรที่ตั้งใจ การตรวจกลับนี้ไม่บอกสาเหตุทั้งหมด แต่เป็นวิธีเห็นความไม่คงที่ที่การวัดเพียงสองจุดซ่อนไว้ได้ดี

รายงานผลควรเขียนค่าเริ่ม ค่าหลังเปลี่ยน ส่วนต่าง และวิธีสร้างอ้างอิงให้ครบ ตัวอย่างเช่นชุดฝึกอ่านจาก 4.920 เป็น 4.840 V ส่วนต่าง −0.080 V และกลับฐานได้ภายในขอบที่บันทึก พร้อมข้อจำกัดของเครื่อง ข้อความนี้ทำให้คนอื่นตรวจเลขและทำซ้ำได้ ต่างจากการส่งเพียง −80 mV ซึ่งไม่บอกว่าลบจากอะไรและไม่บอกระดับแรงดันที่ยังมีอยู่
