เลือกขีดจำกัดกระแสจากข้อกำหนดชุดทดลองและอาการเริ่มต้น

การตั้งขีดจำกัดกระแสไม่ใช่การบอกให้แหล่งจ่ายบังคับกระแสจำนวนหนึ่งเข้าโหลดตลอดเวลา ในโหมดแรงดันคงที่ โหลดเป็นตัวกำหนดกระแสตามพฤติกรรมของมัน และเมื่อถึงเงื่อนไขจำกัด แหล่งจ่ายจึงเปลี่ยนการควบคุมตามการออกแบบ การเลือกค่าอย่างมีเหตุผลต้องเริ่มจากสิ่งที่รู้เกี่ยวกับชุดทดลอง รวมทั้งสายและอุปกรณ์ป้องกัน ไม่ควรใช้ค่าเดียวกับทุกกล่อง บทนี้เป็นตัวอย่างวงจรจำลองที่มีข้อกำหนดสมมติครบถ้วน

แยกค่าทำงาน ค่าสูงสุด และขีดจำกัดเครื่อง

กระแสทำงานปกติ กระแสเริ่มต้นที่ยอมได้ และกระแสสูงสุดที่ทำให้เสียหายเป็นคนละข้อมูล หากทราบเพียงค่าเฉลี่ยปกติ จะยังไม่พอเลือกเพดานเพื่อป้องกันทุกเหตุการณ์ ต้องดูระยะเวลาของกระแสด้วย กระแสที่ยอมได้ชั่วครู่ไม่จำเป็นต้องยอมได้ต่อเนื่อง ส่วนค่าที่แหล่งจ่ายตั้งได้สูงสุดเป็นความสามารถของเครื่อง ไม่ใช่พิกัดของโหลดหรือสายที่ต่ออยู่

ในระบบจำกัดกระแสแบบคงที่ แหล่งจ่ายลดแรงดันเพื่อให้กระแสใกล้ค่าที่ตั้ง แต่โหลดอิเล็กทรอนิกส์อาจเปลี่ยนพฤติกรรมเมื่อแรงดันลด เช่น หยุดทำงานแล้วเริ่มใหม่เป็นรอบ ดังนั้นรูปกระแสกระตุกภายใต้เพดานต่ำอาจเกิดจากการทำงานร่วมกันของแหล่งจ่ายกับโหลด ไม่ใช่หลักฐานว่าตัวโหลดลัดวงจรเสมอ ขณะเดียวกันการที่เครื่องไม่ตัดก็ไม่ได้ยืนยันว่าการจ่ายกระแสต่อเนื่องนั้นปลอดภัย

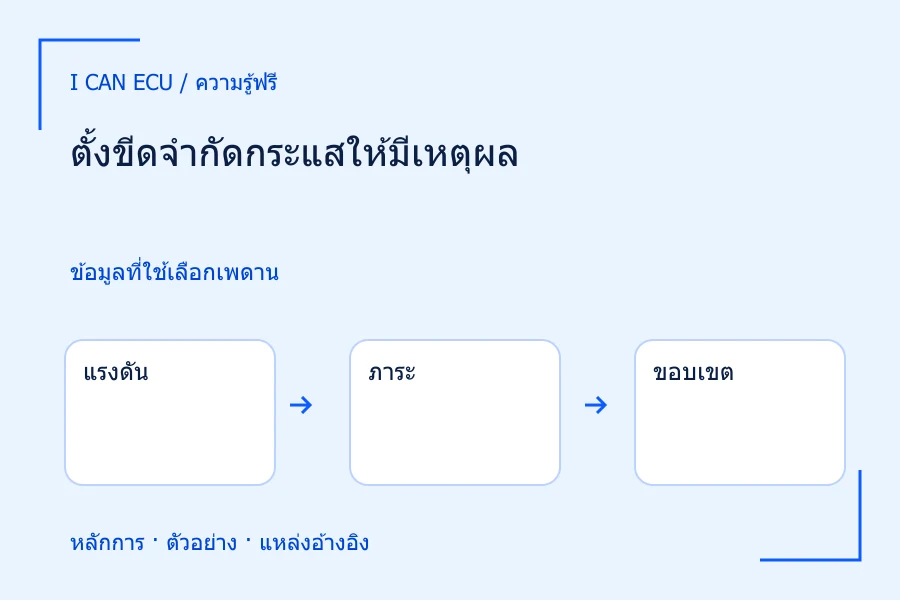

1. 1
   แรงดัน

   ยืนยันค่าที่โหลดต้องการ

2. 2
   ภาระ

   แยกต่อเนื่องกับเริ่มต้น

3. 3
   ขอบเขต

   ดูสาย จุดต่อ และโหลด

4. 4
   ตรวจผล

   เก็บ V และ I พร้อมสถานะจำกัด

ค่าทำงานและค่าที่รองรับต้องมาจากชุดทดลองจริง

ตัวอย่างสมมติของโหลดต้านทานและการชาร์จ

กำหนดชุดทดลอง 6 V ที่ประกอบด้วยตัวต้านทาน 12 Ω จึงมีกระแสคงที่ตามแบบจำลอง 6/12 = 0.50 A และกำลัง 6²/12 = 3 W สมมติเลือกตัวต้านทาน สาย และจุดต่อที่รองรับภาระนี้ตามข้อกำหนดของชุดแล้ว ถ้าตั้งขีดจำกัด 0.30 A แหล่งจ่ายอุดมคติจะรักษาแรงดันได้เพียง 0.30 × 12 = 3.60 V การอ่านแรงดันต่ำในกรณีนี้อธิบายได้จากค่าจำกัด ไม่ต้องเริ่มด้วยข้อสรุปว่าแหล่งจ่ายเสีย

ต่อมาสมมติโหลดอีกแบบมีกระแสพื้นฐานคงที่ 0.20 A และมีตัวเก็บประจุ 1,000 µF ที่ต้องชาร์จจากศูนย์ถึง 6 V หากตั้งเพดาน 0.50 A จะเหลือกระแสชาร์จตามแบบจำลอง 0.30 A เวลาชาร์จจึงเป็น CΔV/I = 0.001 × 6/0.30 = 0.020 s หรือ 20 ms แบบจำลองนี้ถือว่ากระแสพื้นฐานคงที่ตั้งแต่เริ่มและไม่รวมการเปลี่ยนโหมดจริง จึงใช้สร้างความคาดหมายเบื้องต้น ไม่ใช่เวลารับรอง

ถ้าตั้งเพดานเท่ากับกระแสพื้นฐาน 0.20 A พอดี แบบจำลองเดียวกันจะไม่เหลือกระแสให้ชาร์จ การที่แรงดันไม่ขึ้นจึงไม่จำเป็นต้องเกิดจากตัวเก็บประจุลัดวงจร ในอุปกรณ์จริงกระแสพื้นฐานมักขึ้นกับแรงดันและสถานะเริ่มต้น ต้องวัดแรงดันและกระแสร่วมกันเพื่อดูว่าเกิดการชาร์จต่อเนื่องหรือวงจรรีสตาร์ต การใช้สมการง่ายช่วยตั้งคำถามได้ แต่ไม่แทนข้อมูลการเริ่มทำงานของผลิตภัณฑ์

เลือกค่าเริ่มจากข้อมูลที่ยอมให้จ่ายได้

ให้กำหนดแรงดันทดลองที่ถูกต้องก่อน แล้วรวบรวมภาระต่อเนื่อง ภาระเริ่มต้น และขีดจำกัดของส่วนที่อ่อนที่สุดในเส้นทางจ่าย หากข้อมูลผลิตภัณฑ์ยังไม่ครบ อย่าแก้ปัญหาด้วยการเพิ่มเพดานจนเปิดติด เพราะการเปิดติดไม่พิสูจน์ว่าไม่มีความเสียหายแฝง ในงานสำรวจที่ได้รับอนุญาต ควรเริ่มจากแผนทดสอบที่จำกัดพลังงานและมีเงื่อนไขหยุดชัดเจนตามข้อมูลที่ทราบ ไม่เสนอค่ากระแสสากล

ก่อนต่อโหลดสำคัญ ตรวจพฤติกรรมการจำกัดด้วยโหลดทดสอบที่เหมาะสมและอยู่ในพิกัดของอุปกรณ์ ดูทั้งค่าที่อ่านและไฟแสดงโหมด บางแหล่งจ่ายมีฟังก์ชันตัดเอาต์พุตเมื่อเข้าสู่การจำกัดซึ่งต้องตั้งแยกกัน การเปิดฟังก์ชันนี้อาจทำให้ชุดที่ต้องชาร์จตอนเริ่มถูกตัดก่อนทำงาน จึงต้องอ้างอิงเวลาและเงื่อนไขที่ผู้ผลิตให้ ไม่ปิดระบบป้องกันเพียงเพราะไม่ต้องการให้หยุด

1. 1
   เป้าหมาย

   6 V / 12 Ω = 0.50 A

2. 2
   เพดานต่ำ

   จำกัดไว้ 0.30 A

3. 3
   แรงดันที่ได้

   0.30 × 12 = 3.60 V

4. 4
   เหตุผล

   แรงดันต่ำเพราะเข้าโหมดจำกัด

ตัวอย่างสมมติ โหลดต้านทาน 12 Ω

วัดอาการเริ่มต้นก่อนเปลี่ยนเพดาน

บันทึกว่ากระแสชนเพดานนานเท่าใด แรงดันที่โหลดขึ้นถึงระดับใด และเมื่อพ้นช่วงเริ่มแล้วกระแสลดหรือไม่ ตัวอย่างที่ค่อยชาร์จถึงแรงดันเป้าหมายแตกต่างจากกระแสค้างพร้อมแรงดันต่ำมาก แต่ทั้งสองรูปยังต้องเทียบกับข้อกำหนดโหลด หากมีกลิ่น ความร้อนผิดคาด หรือภาวะไม่ตรงแผน ควรหยุดและหาสาเหตุ ไม่ใช้ขีดจำกัดกระแสเป็นใบอนุญาตให้จ่ายต่อไปไม่จำกัดเวลา

ค่าที่เลือกควรบันทึกพร้อมเหตุผล เช่น ต้องรองรับกระแสพื้นฐานและการชาร์จตามช่วงเวลาที่กำหนด โดยไม่เกินขอบเขตของชุดทดลอง เมื่อเปลี่ยนแรงดันต้องทบทวนกำลังด้วย เพราะเพดานแอมแปร์เดิมที่แรงดันสูงขึ้นอาจเปิดให้กำลังมากขึ้น ข้อสรุปจากการทดลองควรแยกว่าค่าที่ตั้งเพียงพอต่อการเริ่มทำงานหรือไม่ และมีหลักฐานการป้องกันความเสียหายอะไรบ้าง ไม่ใช้คำว่าเพดานปลอดภัยโดยไม่มีเงื่อนไขรองรับ

อีกกรณีที่ควรแยกคือโหลดกำลังคงที่โดยประมาณ เมื่อแรงดันลด กระแสที่โหลดพยายามดึงอาจเพิ่มขึ้น จึงไม่สามารถใช้พฤติกรรมตัวต้านทานในตัวอย่างทำนายได้โดยตรง หากวงจรเป็นตัวแปลงแรงดัน ต้องดูข้อมูลช่วงแรงดันเข้าและการเริ่มทำงานของมัน แล้วเลือกแผนทดสอบให้ตรงชนิดโหลด
