บรรจุภัณฑ์ที่ระบุเกี่ยวกับไฟฟ้าสถิตไม่ได้มีความสามารถเหมือนกันทั้งหมด บางชนิดช่วยลดการสร้างประจุจากการสัมผัส บางชนิดช่วยระบายประจุ และบางชนิดมีโครงสร้างกำบังเหตุการณ์จากภายนอก การเลือกผิดหน้าที่อาจทำให้ชิ้นส่วนถูกเปิดรับความเสี่ยงระหว่างเดินออกจากโต๊ะ แม้ขั้นตอนประกอบบนโต๊ะจะจัดการดีแล้วก็ตาม การอ่านข้อกำหนดจริงจึงสำคัญกว่าการจำว่าถุงสีใดใช้กับอุปกรณ์อิเล็กทรอนิกส์
คุณสมบัติสามด้านที่ต้องแยกก่อนเลือก
คุณสมบัติสร้างประจุต่ำเกี่ยวข้องกับการไม่ทำให้วัสดุสะสมประจุมากจากการสัมผัสและแยกออก ส่วนวัสดุนำหรือกระจายประจุให้ทางถ่ายเทประจุภายใต้สภาพที่กำหนด การกำบังเป็นความสามารถของโครงสร้างบรรจุภัณฑ์ในการจำกัดผลของเหตุการณ์ภายนอกที่ผ่านเข้าไปถึงสิ่งบรรจุ ความสามารถด้านหนึ่งไม่ได้รับรองอีกด้านโดยอัตโนมัติ จึงต้องอ่านข้อมูลวัสดุและวิธีทดสอบที่ผู้ผลิตระบุ
บรรจุภัณฑ์ที่ใช้ภายในพื้นที่ควบคุมอาจมีข้อกำหนดต่างจากการขนส่งออกนอกพื้นที่ เพราะสภาพรอบตัวที่ควบคุมไม่ได้เพิ่มความจำเป็นด้านกำบัง การใช้ถุงที่ลดการสร้างประจุแต่ไม่มีข้อมูลการกำบังแทนถุงกำบังสำหรับบอร์ดไวต่อไฟฟ้าสถิตจึงไม่ใช่การทดแทนที่เทียบเท่า แม้ทั้งสองถุงถูกขายในหมวดอุปกรณ์ป้องกันไฟฟ้าสถิตก็ตาม
- สร้างประจุต่ำ
ลดประจุที่เกิดจากการสัมผัสและแยกวัสดุ แต่ไม่ได้ยืนยันความสามารถกำบัง
- ระบายประจุ
วัสดุนำหรือกระจายประจุให้ทางถ่ายเทภายใต้เงื่อนไขที่ผู้ผลิตกำหนด
- กำบังภายนอก
โครงสร้างห่อหุ้มจำกัดผลจากภายนอก เหมาะกับการขนชิ้นส่วนไวออกนอกพื้นที่ควบคุมเมื่อใช้ถูกต้อง

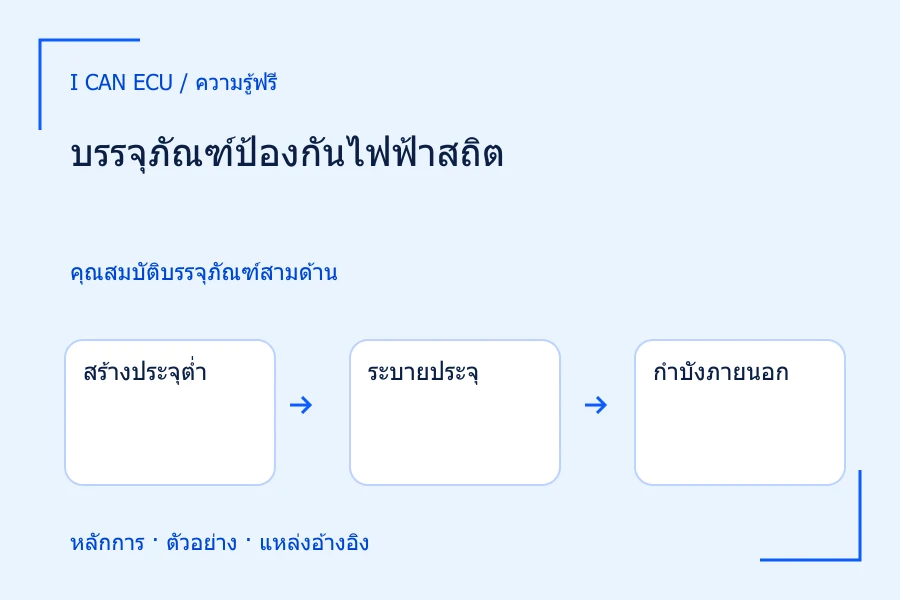

ลดการสร้างประจุ ระบายประจุ และกำบัง เป็นหน้าที่ที่ต้องอ่านแยกกัน
สถานการณ์สมมติ: ขนบอร์ดจากโต๊ะประกอบไปชั้นเก็บ
สมมติบอร์ดสาธิตที่มีออปแอมป์อินพุตไวและ MOSFET ประกอบเสร็จแล้ว ต้องย้ายจากโต๊ะที่ตรวจระบบป้องกันไฟฟ้าสถิตไปชั้นเก็บอีกห้อง ทางเลือกแรกคือห่อด้วยถุงพลาสติกกันกระแทกที่มีเพียงข้อมูลสร้างประจุต่ำ ทางเลือกที่สองคือใส่ในถุงกำบังที่ระบุคุณสมบัติและขนาดเหมาะสมแล้วใช้วัสดุกันกระแทกภายนอก จากข้อมูลที่มี ทางเลือกที่สองตอบหน้าที่กำบังได้ตรงกว่า โดยยังต้องทำตามวิธีปิดของผู้ผลิต
หากใส่ถุงกำบังแล้วปล่อยปากเปิดเพราะขั้วต่อยื่นออกมา จะไม่สามารถถือว่าบอร์ดอยู่ในโครงสร้างป้องกันตามที่ออกแบบไว้ ควรเลือกถุงใหญ่พอให้ชิ้นส่วนอยู่ภายในครบและปิดได้โดยไม่กดขั้วต่อ จุดนี้ต่างจากการเลือกถุงให้พอดีที่สุดเพื่อลดพื้นที่ เพราะการป้องกันทางไฟฟ้าและทางกลต้องทำงานพร้อมกัน ขั้วที่แหลมอาจต้องมีตัวป้องกันเจาะซึ่งมีคุณสมบัติเหมาะกับการสัมผัสชิ้นส่วน
ถุงเก่าดูไม่ขาดก็ยังต้องตรวจตามสภาพใช้งาน
รอยพับหนัก รอยถลอก รูเข็ม ตะเข็บเสีย และปากปิดที่ไม่สนิทอาจมีผลต่อความสามารถบรรจุภัณฑ์ การนำกลับใช้จึงควรเป็นไปตามเกณฑ์ผู้ผลิตและกระบวนการตรวจ ไม่ควรตั้งอายุถุงเป็นจำนวนครั้งตายตัวโดยไม่มีข้อมูลรองรับ ถุงที่เปื้อนฟลักซ์หรือเศษโลหะด้านในยังอาจสร้างปัญหาการปนเปื้อนหรือขูดบอร์ด แม้การกำบังยังดูไม่เสียจากภายนอก
สีและความเงาเป็นเพียงลักษณะภายนอก ไม่สามารถยืนยันค่าความต้านทานหรือความสามารถกำบังได้ การวัดความต้านทานผิวด้วยมิเตอร์ทั่วไปก็ไม่ได้ทดแทนการทดสอบกำบังซึ่งวัดผลของพัลส์ผ่านโครงสร้างถุง สิ่งที่ควรตรวจคือรหัสผลิตภัณฑ์ ข้อมูลผู้ผลิต สภาพถุง และการใช้งานตรงกับข้อกำหนด หากถุงไม่ทราบที่มา อย่าเขียนรับรองคุณสมบัติจากการมองหรือทดลองถูให้เกิดประจุ
- เลือกถุง
ใช้ถุงกำบังที่มีข้อมูลผู้ผลิตและใหญ่พอให้ขั้วต่ออยู่ภายในครบ
- ปิดในพื้นที่
บรรจุและปิดตามวิธีผู้ผลิตก่อนออกจากโต๊ะควบคุม ไม่ปล่อยขั้วต่อยื่นปากถุง
- ป้องกันทางกล
ใช้กันกระแทกภายนอกและตรวจว่าไม่มีขั้วแหลมกดหรือเจาะโครงสร้างถุง
- รับที่ปลายทาง
เปิดเมื่อพื้นที่พร้อมแล้ว วางบนพื้นผิวงานที่เหมาะ ไม่ใช้ด้านนอกถุงเป็นโต๊ะจ่ายไฟ
ลำดับสมมติรักษาการห่อหุ้มและป้องกันขั้วต่อเจาะถุง
วิธีนำไปใช้จัดเส้นทางรับเข้าและส่งออก
- ระบุว่าชิ้นส่วนต้องผ่านพื้นที่ใดบ้าง และจุดใดอยู่นอกพื้นที่ควบคุมไฟฟ้าสถิต เพื่อกำหนดความจำเป็นด้านกำบัง
- เลือกวัสดุสัมผัสชิ้นส่วนและโครงสร้างบรรจุตามข้อมูลผู้ผลิต พร้อมพื้นที่ให้ปิดปากได้โดยไม่งอขาหรือกดชิ้นส่วน
- ตรวจด้านในถุงว่าปราศจากเศษโลหะ คราบ และรอยเสียหายที่เกินเกณฑ์ก่อนใส่บอร์ด
- บรรจุและปิดภายในพื้นที่ที่พร้อมใช้งาน แล้วติดข้อมูลระบุตัวบอร์ดและสถานะที่ไม่ทำให้ต้องเปิดถุงนอกพื้นที่
- เปิดเมื่อถึงพื้นที่ปลายทางที่ตรวจพร้อมแล้ว และนำบอร์ดวางบนพื้นผิวงานที่เหมาะสมแทนการใช้ด้านนอกถุงเป็นโต๊ะ
ข้อผิดพลาดจากการรวมหน้าที่หลายอย่างไว้ในคำว่าถุงกันไฟฟ้าสถิต
ถุงกำบังไม่ได้รับรองการป้องกันความชื้นหรือแรงกระแทกทุกระดับโดยอัตโนมัติ ถ้าชิ้นส่วนไวต่อความชื้นต้องอ่านข้อกำหนดการเก็บและการประกอบแยกต่างหาก วัสดุกันกระแทกด้านนอกก็ไม่ควรถูกแทรกเข้าไปสัมผัสขาไอซีโดยไม่ตรวจคุณสมบัติ การออกแบบบรรจุภัณฑ์ที่ดีจึงระบุหน้าที่แต่ละชั้นอย่างชัดเจน ไม่ใช้ชื่อทางการตลาดเป็นคำตอบรวมทุกปัจจัย
ถุงกำบังบางชั้นมีคุณสมบัตินำไฟฟ้า จึงไม่ควรวางบอร์ดที่ยังมีไฟหรือแบตเตอรี่เปิดขั้วอยู่ให้สัมผัสถุงโดยไม่ประเมินการลัดวงจร การป้องกันไฟฟ้าสถิตไม่ใช่การป้องกันพลังงานจากแหล่งจ่าย และบอร์ดที่ถูกระบุว่าเสียก็ยังควรจัดการตามสภาพความไวของมันหากต้องส่งวิเคราะห์ เพื่อไม่เพิ่มความเสียหายใหม่ที่บดบังสาเหตุเดิม
ตรวจสอบผลจากความต่อเนื่องของการป้องกัน
สำหรับตัวอย่างย้ายบอร์ด หลักฐานที่ต้องตรวจคือชิ้นส่วนอยู่ในถุงครบ ปากปิดตามวิธีที่กำหนด ไม่มีขั้วเจาะหรือกดถุง และปลายทางเปิดในพื้นที่พร้อมรับ ไม่สามารถยืนยันว่าบรรจุภัณฑ์ดีด้วยการนำบอร์ดออกมาแล้วเปิดติดเพียงครั้งเดียว เพราะการทดสอบการทำงานกับการตรวจคุณสมบัติบรรจุเป็นคนละเรื่อง หากพบถุงชำรุดให้แยกบอร์ดกับถุงและบันทึกเหตุการณ์ตามกระบวนการ ไม่สรุปว่าบอร์ดเสียแน่นอนจากถุงขาดเพียงอย่างเดียว
การวางแผนเส้นทางที่ลดการเปิดปิดโดยไม่จำเป็นช่วยรักษาทั้งการป้องกันและข้อมูลชิ้นส่วน เช่นเตรียมหมายเลขงานและพื้นที่วางก่อนหยิบบอร์ดออก เมื่อผู้รับอ่านสถานะได้จากภายนอกก็ไม่ต้องเปิดเพื่อดูว่าบอร์ดไหนอยู่ข้างใน การตรวจช่วงส่งมอบระหว่างคนจึงเป็นจุดสำคัญพอ ๆ กับการเลือกวัสดุถุง เพราะเป็นช่วงที่ความรับผิดชอบและสภาพแวดล้อมเปลี่ยนพร้อมกัน
