การซื้อแผ่นรองกับสายรัดข้อมือมาไว้บนโต๊ะยังไม่ทำให้พื้นที่นั้นควบคุมไฟฟ้าสถิตได้ หากเส้นทางเชื่อมต่อไม่ทำงานหรือยังมีวัสดุสร้างประจุอยู่ใกล้ชิ้นส่วน พื้นที่ป้องกันไฟฟ้าสถิตเป็นระบบที่คน พื้นผิว เครื่องมือ และวิธีนำชิ้นส่วนเข้าออกทำงานร่วมกัน จุดประสงค์คือควบคุมความต่างศักย์และการถ่ายเทประจุที่อาจกระทบชิ้นส่วนไวต่อไฟฟ้าสถิต ไม่ใช่ทำให้โต๊ะดูมีอุปกรณ์ครบเท่านั้น
ทำไมคนกับชิ้นส่วนต้องอยู่ในสภาพศักย์ที่ควบคุมได้
ประจุอาจสะสมจากการเคลื่อนไหวและการแยกสัมผัสของวัสดุ เมื่อวัตถุสองชิ้นมีศักย์ต่างกัน การแตะขาชิ้นส่วนอาจทำให้เกิดการถ่ายเทประจุอย่างรวดเร็ว โดยไม่จำเป็นต้องรู้สึกสะดุ้งหรือเห็นประกาย สายรัดข้อมือที่ออกแบบสำหรับงานนี้สร้างทางระบายประจุผ่านองค์ประกอบจำกัดกระแส ส่วนพื้นผิวแบบกระจายประจุช่วยควบคุมการถ่ายเทจากวัตถุที่วางสัมผัส ต้องใช้อุปกรณ์ตามข้อกำหนดและต่อกับจุดที่ตรวจแล้ว
จุดกราวด์ร่วมทำให้เส้นทางของผู้ปฏิบัติงานและพื้นผิวอ้างอิงสัมพันธ์กัน ไม่ควรเลือกหนีบกับโลหะชิ้นใดก็ได้เพียงเพราะมองว่าเป็นกราวด์ โลหะทาสี จุดต่อหลวม หรือวัตถุที่ลอยจากระบบอาจไม่ให้ทางระบายที่ต้องการ การเชื่อมระบบกราวด์อาคารต้องเป็นงานของผู้มีคุณสมบัติและใช้จุดที่ตรวจยืนยันแล้ว ห้ามดัดแปลงสายไฟบ้านหรือใช้ตัวบุคคลเป็นตัวทดสอบความปลอดภัยของกราวด์
- ผู้ปฏิบัติงาน
สายรัดที่สัมผัสผิวและผ่านการตรวจเชื่อมกับจุดกราวด์ร่วมตามระบบที่ติดตั้งถูกต้อง
- พื้นผิว
แผ่นรองที่มีคุณสมบัติเหมาะสมและต่อถูกต้องควบคุมการระบายของวัตถุที่สัมผัส
- วัสดุฉนวน
นำพลาสติกและเทปที่ไม่จำเป็นออก เพราะหนีบกราวด์ฉนวนไม่ได้ผลเหมือนตัวนำ
- การตรวจพร้อม
อุปกรณ์ครบแต่ทางระบายขาดยังไม่ถือว่าพื้นที่พร้อมเปิดชิ้นส่วน

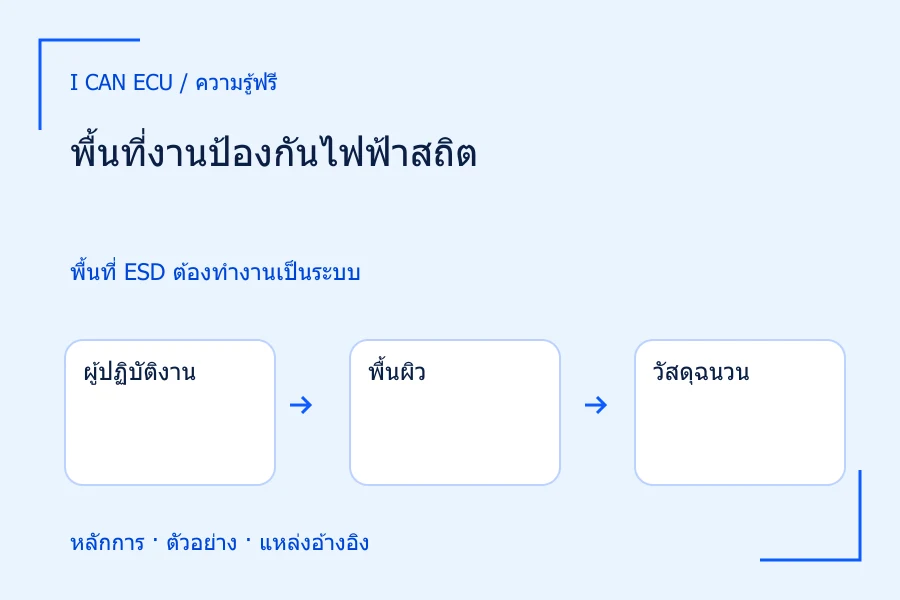

คน พื้นผิว และวัสดุรอบข้างต้องถูกควบคุมร่วมกัน
สถานการณ์สมมติ: สายรัดดูดีแต่ทางระบายขาด
สมมติผู้ฝึกงานเตรียมประกอบบอร์ดสาธิตซึ่งมี MOSFET และออปแอมป์ เขาสวมสายรัดเหมือนทุกครั้ง แต่สายขดบริเวณใกล้หัวต่อมีตัวนำขาดภายใน หากดูเพียงว่าสายเสียบอยู่จะไม่พบปัญหา เมื่อทดสอบระบบสายรัดตามวิธีของเครื่องตรวจกลับไม่ผ่าน การตัดสินที่เหมาะสมคือยังไม่แกะบรรจุภัณฑ์ชิ้นส่วน เปลี่ยนสายตามชนิดที่รองรับ แล้วทดสอบใหม่พร้อมการสัมผัสสายรัดกับผิวหนัง
ถ้าสายใหม่ผ่านแต่สายเก่าทดสอบผ่านเฉพาะบางมุมการวาง ข้อมูลนี้สนับสนุนความผิดปกติแบบขาดเป็นช่วง ไม่ควรจัดให้สายเก่าอยู่มุมที่ผ่านแล้วใช้ต่อ เพราะการขยับมือระหว่างทำงานจะเปลี่ยนสภาพอีกครั้ง การเก็บวันที่พบ อาการ และการเปลี่ยนอุปกรณ์ช่วยติดตามสาเหตุได้ โดยไม่จำเป็นต้องสร้างเหตุไฟฟ้าสถิตกับชิ้นส่วนเพื่อพิสูจน์ว่าสายมีปัญหา
แผ่นรองและฉนวนใกล้โต๊ะมีหน้าที่ต่างกัน
แผ่นรองควรมีคุณสมบัติทางไฟฟ้าและการทนสารเคมีเหมาะกับงาน ไม่ใช่แผ่นยางทั่วไปที่ดูคล้ายกัน การเชื่อมแผ่นรองอย่างถูกต้องไม่ได้ทำให้แก้วพลาสติก เทป หรือถุงธรรมดาที่วางใกล้กันคายประจุได้เหมือนตัวนำ ฉนวนไม่สามารถแก้ด้วยการหนีบสายกราวด์ง่าย ๆ จึงควรนำวัสดุที่ไม่จำเป็นออกจากพื้นที่ หากจำเป็นต้องใช้จริงอาจต้องมีวิธีควบคุมเพิ่มเติมตามการประเมิน เช่นระบบไอออไนเซอร์ที่ตรวจสมรรถนะแล้ว
ถุงป้องกันไฟฟ้าสถิตก็ไม่ใช่แผ่นรองสำหรับทำงานโดยอัตโนมัติ คุณสมบัติการป้องกันของถุงสัมพันธ์กับโครงสร้างและการห่อหุ้ม ไม่ใช่การเอาถุงมาปูใต้บอร์ดแล้วจ่ายไฟ การวางบอร์ดที่มีไฟบนวัสดุนำไฟฟ้าหรืออุปกรณ์ที่ไม่ทราบคุณสมบัติอาจทำให้เกิดเส้นทางลัดวงจรได้ พื้นที่ประกอบชิ้นส่วนกับพื้นที่ทดสอบวงจรจึงต้องจัดฐานและจุดรองรับให้เหมาะกับภาวะมีไฟด้วย
- ก่อนเปิดถุง
บอร์ดมี MOSFET และออปแอมป์ จึงตรวจสายรัดขณะชิ้นส่วนยังอยู่ในบรรจุภัณฑ์
- พบไม่ผ่าน
สายดูเสียบครบแต่ตัวนำใกล้หัวต่อขาดภายใน ต้องหยุดเปิดชิ้นส่วน
- เปลี่ยนสาย
ใช้สายชนิดที่ระบบรองรับและทดสอบพร้อมการสัมผัสผิวใหม่
- ยืนยันซ้ำ
ตรวจเมื่อขยับตามการใช้งานปกติและแยกสายเก่าออกจากชุดพร้อมใช้
ใช้ผลตรวจระบบแทนการทดลองสร้างไฟฟ้าสถิตกับชิ้นส่วน
วิธีนำไปใช้จัดลำดับก่อนเปิดชิ้นส่วน
- ตรวจจุดกราวด์ร่วมและสายเชื่อมที่ได้รับการติดตั้งอย่างถูกต้อง ดูรอยชำรุดและจุดต่อที่หลวมโดยไม่ดัดแปลงระบบไฟอาคาร
- สวมสายรัดให้สัมผัสผิวตามคู่มือ แล้วตรวจด้วยเครื่องทดสอบที่รองรับชนิดสายหรือระบบเฝ้าติดตามที่ใช้อยู่
- ตรวจพื้นผิวด้วยวิธีและเครื่องมือที่เหมาะกับข้อกำหนดของแผ่นรอง การวัดด้วยมิเตอร์ทั่วไปเพียงครั้งเดียวไม่ทดแทนการตรวจระบบ
- นำวัสดุฉนวนที่ไม่จำเป็นออก จัดเครื่องมือและฐานรองไม่ให้ขูดบอร์ดหรือเชื่อมขาไฟเข้าหากัน
- นำชิ้นส่วนในบรรจุภัณฑ์ป้องกันเข้าพื้นที่ก่อนเปิด และห่อกลับตามข้อกำหนดก่อนนำออกจากพื้นที่
ข้อผิดพลาดของการใช้ความรู้สึกเป็นเกณฑ์
การไม่เคยรู้สึกไฟดูดจากไฟฟ้าสถิตไม่ได้ยืนยันว่าชิ้นส่วนไม่เคยรับเหตุการณ์ที่เป็นอันตราย ในทางกลับกัน การพบชิ้นส่วนเสียหนึ่งตัวก็ไม่ได้พิสูจน์ว่าเกิดจากไฟฟ้าสถิตโดยไม่มีการตรวจสาเหตุอื่น เช่นไฟเลี้ยงผิดหรือการบัดกรี ความรับผิดชอบของพื้นที่งานคือทำกระบวนการควบคุมให้ตรวจสอบได้ ไม่ใช่ใช้คำอธิบายไฟฟ้าสถิตแทนการวิเคราะห์ทุกความเสียหาย
อย่าทำสายรัดจากสายไฟต่อร่างกายลงกราวด์โดยตรง หรือถอดตัวจำกัดกระแสออกเพื่อให้มิเตอร์อ่านความต้านทานต่ำ สายรัดที่ถูกต้องเป็นอุปกรณ์เฉพาะหน้าที่ และไม่ได้ทำให้การจับวงจรมีไฟอันตรายปลอดภัยขึ้น งานในบทนี้เป็นการจัดพื้นที่สำหรับชิ้นส่วนและวงจรแรงดันต่ำเท่านั้น ไม่ครอบคลุมการทำงานกับไฟบ้าน ชุดแรงดันสูง หรืออุปกรณ์จุดระเบิดของระบบถุงลมนิรภัย
ตรวจสอบผลผ่านการทำงานของระบบแต่ละส่วน
ผลที่ควรเก็บคือสถานะทดสอบสายรัด สภาพและผลตรวจแผ่นรอง จุดอ้างอิงที่ใช้ และการจัดวัสดุในพื้นที่ ไม่ใช่แค่ภาพถ่ายโต๊ะที่ดูเรียบร้อย หากมีเครื่องเฝ้าติดตามส่งสัญญาณเตือน ต้องหยุดจับชิ้นส่วนไวต่อไฟฟ้าสถิตและแก้ตามคู่มือก่อนเริ่มต่อ เมื่อตรวจหลังเปลี่ยนสายหรือย้ายโต๊ะให้ถือว่าเป็นการยืนยันเงื่อนไขใหม่ การผ่านระบบควบคุมช่วยลดโอกาสเกิดปัญหา แต่ไม่ใช่ใบรับรองว่าสินค้าทุกตัวจะไม่มีข้อบกพร่องอื่น
สำหรับตัวอย่างสายขาดภายใน หลักฐานจบงานควรมีผลทดสอบหลังเปลี่ยนสายและการตรวจซ้ำเมื่อขยับใช้งานตามปกติ ไม่คืนสายเสียเข้าสู่ชุดเครื่องมือที่พร้อมใช้ หากมีชิ้นส่วนถูกเปิดอยู่ระหว่างพบเหตุ ให้บันทึกสถานะการจัดการตามกระบวนการของงานนั้น โดยไม่แต่งข้อสรุปว่าเสียแน่นอนหรือปลอดภัยแน่นอนจากเหตุการณ์เพียงครั้งเดียว
