แยกแรงดันใช้งาน แรงดันเริ่มพังทลาย และแรงดันหนีบของ TVS

การเลือก TVS จากตัวเลขแรงดันที่อยู่ในชื่อเพียงอย่างเดียวอาจทำให้เข้าใจผิดว่าแรงดันที่วงจรด้านหลังจะเห็นถูกจำกัดไว้เท่าตัวเลขนั้น ในความจริงเอกสารแยกแรงดันหลายค่าเพื่ออธิบายพฤติกรรมคนละช่วง ทั้งขณะวงจรทำงานปกติและขณะรับกระแสป้องกัน บทนี้เน้นวิธีอ่านและคำนวณจากสถานการณ์สมมติ ไม่เสนอการสร้างแรงดันกระชากหรือไฟฟ้าสถิตเพื่อยิงทดสอบบนโต๊ะ

แรงดันใช้งานบอกช่วงที่ควรปล่อยให้สัญญาณทำงาน

แรงดันใช้งานย้อนสูงสุดหรือ VRWM เป็นค่าที่ใช้เลือกให้อุปกรณ์ป้องกันอยู่ในภาวะกระแสรั่วตามข้อกำหนดเมื่อวงจรทำงานปกติ ต้องพิจารณาแรงดันสูงสุดของสัญญาณรวมความคลาดและภาวะปกติที่อาจเกิด ไม่ใช่ดูเพียงค่าเฉลี่ย หากเลือกต่ำกว่าสัญญาณที่ต้องปล่อยผ่าน อุปกรณ์ป้องกันอาจเริ่มมีผลต่อสัญญาณหรือรับกระแสต่อเนื่องที่ไม่ได้ตั้งใจ

กระแสรั่วที่แรงดันใช้งานยังเปลี่ยนตามอุณหภูมิและชนิดอุปกรณ์ และความจุของ TVS ก็เพิ่มภาระกับสายสัญญาณด้วย การผ่านเงื่อนไขแรงดันจึงยังไม่ใช่การผ่านทุกด้าน สำหรับอินพุตอิมพีแดนซ์สูง กระแสรั่วอาจทำให้ค่าแรงดันขยับ ส่วนสายสัญญาณเร็วอาจไวต่อความจุ ต้องดูคุณสมบัติเหล่านี้แยกจากแรงดันหนีบ

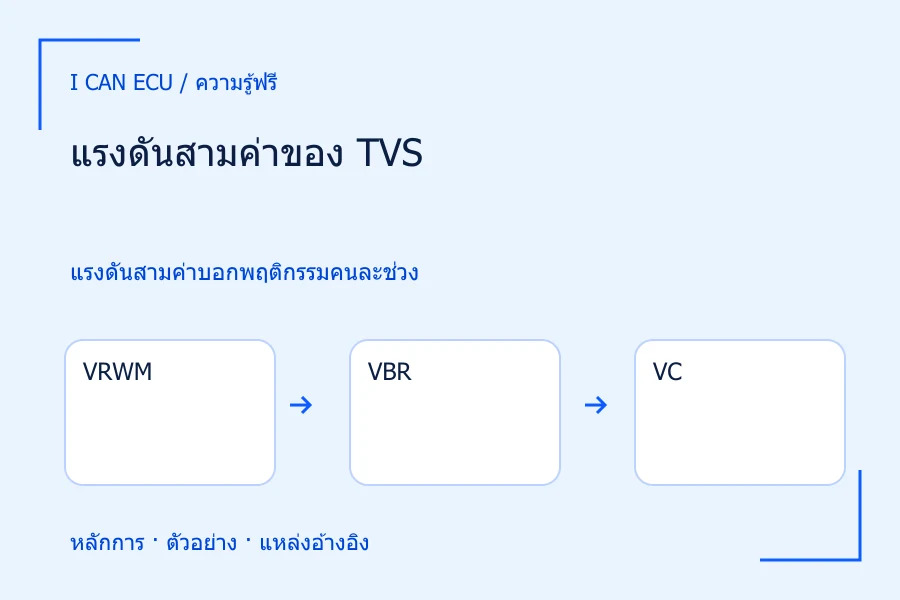

1. 1
   VRWM

   ใช้พิจารณาช่วงสัญญาณปกติที่กระแสรั่วยังอยู่ในข้อกำหนด

2. 2
   VBR

   ระบุแรงดันเริ่มพังทลายที่กระแสทดสอบหนึ่งค่า ไม่ใช่แรงดันหนีบทุกพัลส์

3. 3
   VC

   ระบุแรงดันที่กระแสพัลส์และรูปคลื่นที่กำหนด ต้องแยกค่าสูงสุดจากค่าทั่วไป

ต้องอ่านกระแสและรูปคลื่นกำกับแรงดัน TVS แต่ละค่า

แรงดันเริ่มพังทลายกับแรงดันหนีบวัดคนละกระแส

แรงดันเริ่มพังทลาย VBR วัดที่กระแสทดสอบที่กำหนด ใช้บอกบริเวณที่การนำย้อนเริ่มชัดเจน ส่วนแรงดันหนีบ VC ระบุที่กระแสพัลส์และรูปคลื่นอีกชุดหนึ่ง ซึ่งมักเป็นกระแสมากกว่า อุปกรณ์จริงมีความต้านทานไดนามิก ทำให้แรงดันสูงขึ้นเมื่อรับกระแสมากขึ้น จึงไม่ควรใช้ VBR แทนแรงดันสูงสุดที่วงจรจะเห็นขณะเกิดเหตุ

แม้เป็น VC เหมือนกัน ก็ต้องดูว่าเป็นค่าสูงสุดหรือค่าทั่วไป และวัดด้วยพัลส์ชนิดใด ค่าที่ได้จากการทดสอบไฟฟ้าสถิตกับค่าจากพัลส์กระชากอีกมาตรฐานไม่ควรถูกนำมาเทียบโดยไม่อ่านเงื่อนไข พิกัดแรงดันไฟฟ้าสถิตที่อุปกรณ์ผ่านเป็นข้อมูลความทนในชุดทดสอบ ไม่ใช่แรงดันคงเหลือที่อินพุตด้านหลังจะรับทั้งหมด

สถานการณ์สมมติ: ใช้งานห้าโวลต์แต่หนีบเกินขอบเขตโหลด

สมมติสายสัญญาณมีแรงดันปกติสูงสุด 5.0 โวลต์ และวงจรรับที่กำลังพิจารณามีขอบเขตแรงดันสูงสุดสมมติ 6.0 โวลต์ ตัวเลือก TVS หนึ่งระบุ VRWM = 5.0 โวลต์ VBR เริ่มที่ 6.2 โวลต์ และ VC สูงสุด 9.0 โวลต์ที่กระแสพัลส์ตามเงื่อนไข การที่ VRWM ตรงกับสัญญาณไม่ได้ทำให้วงจรรับปลอดภัยจากแรงดันเกิน เพราะแม้เพียงเริ่มพังทลายก็อยู่เหนือขอบเขตสมมติของวงจรรับแล้ว

โจทย์นี้จึงไม่ควรแก้ด้วยการลด VRWM จน TVS รบกวนสัญญาณปกติโดยไม่ประเมินใหม่ อาจต้องใช้โครงสร้างป้องกันหลายส่วน จำกัดกระแสเข้าขา หรือเลือกวงจรรับที่มีข้อกำหนดเหมาะสม โดยอ่านข้อมูลของทุกส่วน การอนุมานความทนพัลส์จากพิกัดแรงดันสูงสุดอย่างเดียวก็ยังไม่พอ เพราะผู้ผลิตวงจรรับอาจมีข้อจำกัดกระแสและเวลาต่างกัน ตัวเลขทั้งหมดในตัวอย่างมีไว้ชี้ความขัดแย้ง ไม่ใช่ชุดอุปกรณ์แนะนำให้ประกอบ

1. 1
   สัญญาณปกติ

   สูงสุด 5.0 โวลต์ และ TVS ตัวเลือกมี VRWM 5.0 โวลต์

2. 2
   ขอบเขตวงจรรับ

   โจทย์กำหนดค่าสูงสุดของวงจรรับไว้ที่ 6.0 โวลต์

3. 3
   แรงดันพังทลายสูงเกิน

   VBR เริ่ม 6.2 โวลต์ สูงกว่าขอบเขตวงจรรับสมมติแล้ว

4. 4
   พัลส์ยิ่งสูง

   VC สูงสุด 9.0 โวลต์ที่เงื่อนไขพัลส์นั้น จึงเลือกจาก VRWM ตรงกันเพียงอย่างเดียวไม่ได้

ตัวเลขสมมติชี้ข้อขัดแย้งในการเลือกอุปกรณ์ ไม่ใช่วงจรแนะนำให้ประกอบ

ความต้านทานไดนามิกและทางเดินกระแสเพิ่มแรงดันได้

สมมติในช่วงพัลส์เดียวกันมีจุดทำงานอ้างอิงที่ 7.0 โวลต์เมื่อกระแสหนึ่งแอมป์ และความต้านทานไดนามิกประมาณ 0.5 โอห์ม หากกระแสเพิ่มเป็นสามแอมป์ การประมาณเฉพาะช่วงให้แรงดันเพิ่ม 0.5 × (3 − 1) = 1.0 โวลต์ จึงได้ประมาณ 8.0 โวลต์ สมการนี้ใช้ความเปลี่ยนแปลงรอบจุดทำงาน ไม่ใช่เอาแรงดันเจ็ดโวลต์หารกระแสแล้วใช้เป็นความต้านทานคงที่ทั้งหมด

นอกจากแรงดันของ TVS เอง กระแสป้องกันผ่านความเหนี่ยวนำของทางต่อทำให้เกิดแรงดัน L × di/dt ได้ ถ้าจุดที่อ้างอิงกราวด์ของอินพุตไม่ได้อยู่ใกล้ทางกลับของ TVS วงจรรับอาจเห็นแรงดันต่างจากที่วัดคร่อมตัวป้องกัน การวางอุปกรณ์ใกล้จุดเข้าสัญญาณและจัดทางระบายกระแสจึงเป็นส่วนหนึ่งของการป้องกัน ไม่ใช่เพียงการมีรหัสชิ้นส่วนถูกต้องในรายการอุปกรณ์

วิธีนำไปใช้คัดเลือกจากเอกสารอย่างเป็นขั้นตอน

1. กำหนดช่วงสัญญาณปกติทั้งสองทิศและอุณหภูมิ พร้อมขอบเขตแรงดันและกระแสของวงจรรับ
2. อ่าน VRWM และกระแสรั่วเพื่อยืนยันว่าอุปกรณ์ป้องกันไม่รบกวนการใช้งานปกติ
3. อ่าน VBR และ VC พร้อมกระแส รูปคลื่น และสถานะค่าทั่วไปหรือค่าสูงสุด ไม่เทียบเฉพาะชื่อพารามิเตอร์
4. ตรวจความจุ ทิศการป้องกัน และพิกัดพัลส์ที่สอดคล้องกับเหตุการณ์ที่ออกแบบรองรับ
5. ทบทวนทางเดินกระแสและจุดอ้างอิงของวงจรรับ แล้ววางแผนการทดสอบโดยห้องปฏิบัติการและเครื่องมือที่เหมาะสมแทนการสร้างพัลส์โดยเดาวิธี

ข้อผิดพลาดและการตรวจสอบผลที่ทำได้โดยไม่ยิงพัลส์

บนบอร์ดสาธิตแรงดันต่ำ สามารถตรวจขั้ว การต่อวงจร และผลต่อสัญญาณปกติภายในพิกัดได้ แต่การวัดผ่านด้วยมิเตอร์ไม่ยืนยันสมรรถนะหนีบพัลส์ ส่วนการถอด TVS ออกแล้ววงจรกลับทำงานไม่ได้พิสูจน์ว่าอุปกรณ์ป้องกันเป็นต้นเหตุทั้งหมด เพราะอาจมีแรงดันผิดปกติจากภายนอกที่ทำให้มันเสีย ห้ามปล่อยวงจรใช้งานจริงโดยตัดส่วนป้องกันทิ้งเพื่อให้เปิดติด

ผลตรวจเอกสารที่ดีควรแสดงความสัมพันธ์ระหว่างแรงดันปกติ ขอบเขตวงจรรับ และแรงดันหนีบภายใต้พัลส์ที่สนใจ หากข้อมูลช่วงใดไม่มีให้ระบุว่ายังยืนยันไม่ได้ ไม่ใช้การคาดว่าทุกพัลส์จะเท่าค่าตาราง การรับรองการป้องกันระดับระบบต้องอาศัยผลทดสอบกับโครงสร้างจริง และไม่สามารถสรุปจากพิกัดชิ้นส่วนเดี่ยวเพียงค่าเดียวได้
