อาการต่อบ้างไม่ต่อบ้างไม่ได้ต้องเกิดจากการหลุดของปลั๊กที่มองเห็นได้เสมอ หน้าสัมผัสที่ยังประกบกันอาจขยับสัมพัทธ์ระยะเล็กซ้ำ ๆ จนผิวเปลี่ยนสภาพ การสึกจากการขยับเล็กน้อยร่วมกับปฏิกิริยาที่ผิวเป็นกลไกหนึ่งที่ทำให้ความต้านทานไม่มั่นคง บทนี้อธิบายความสัมพันธ์นั้นโดยไม่ถือว่ารอยสีคล้ำทุกจุดหรืออาการสั่นแล้วดับทุกครั้งเป็นกลไกเดียวกัน
ต้องมีการเคลื่อนสัมพัทธ์ของผิวคู่สัมผัส
ถ้าเรือนทั้งคู่เคลื่อนพร้อมกันโดยผิวคู่สัมผัสไม่เลื่อนต่อกัน การเคลื่อนทั้งชุดไม่เท่ากับการเสียดสีที่จุดสัมผัส สิ่งที่เกี่ยวข้องคือการเลื่อนระหว่างผิวสองฝั่ง อาจสัมพันธ์กับแรงสั่น การเปลี่ยนอุณหภูมิ หรือสายที่ถ่ายทอดแรงเข้าขั้ว รูปแบบการยึดเรือนและประคองสายจึงมีผลต่อสิ่งที่หน้าสัมผัสได้รับ ไม่สามารถตัดสินจากการมองว่าสายภายนอกสั่นมากหรือน้อยอย่างเดียว
การเลื่อนอาจเปิดผิวใหม่และทำให้เกิดเศษสึก ในวัสดุที่เกิดออกไซด์ได้ เศษหรือฟิล์มที่สะสมอาจเพิ่มความต้านทาน Samtec อธิบายกลไกนี้ในคำถามเรื่องการชุบขั้ว โดยเฉพาะการขยับเล็กน้อยของหน้าสัมผัสดีบุก เรานำมาใช้อธิบายเหตุผลเชิงวัสดุ ไม่ยกช่วงการเคลื่อนหรือพิกัดในผลิตภัณฑ์ของเขาเป็นเกณฑ์วินิจฉัยปลั๊กรถทุกตระกูล

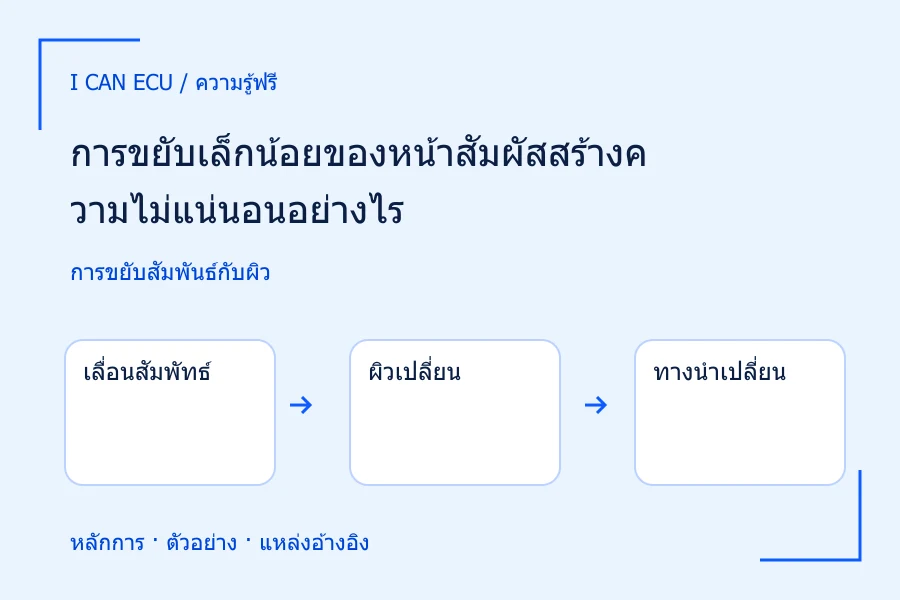

- เลื่อนสัมพัทธ์
ผิวสองฝั่งเคลื่อนต่อกัน ไม่ใช่ทั้งชุดเคลื่อนพร้อมกัน
- ผิวเปลี่ยน
เกิดผิวใหม่ เศษสึก และออกไซด์ในวัสดุที่เกิดได้
- ทางนำเปลี่ยน
ความต้านทานอาจสูงหรือไม่คงที่
- ตรวจต้นเหตุ
พิจารณาการยึดสาย เรือน และคู่สัมผัส
หลักการทั่วไป ไม่ใช้รอยคล้ำวินิจฉัยเพียงอย่างเดียว
ความผิดปกติอาจเด่นในวงจรสัญญาณ
วงจรสัญญาณไม่ได้จำเป็นต้องมีกระแสมากจึงจะมีปัญหา หากความต้านทานจุดต่อเข้าไปเป็นส่วนหนึ่งของวงจรแบ่งแรงดัน ค่าที่อินพุตอ่านอาจเลื่อน แม้ไม่มีความร้อนให้สังเกตชัด การมองหาพลาสติกไหม้เพียงอย่างเดียวจึงไม่ครอบคลุมความเสียหายของหน้าสัมผัส และการเห็นค่าปกติในบางช่วงก็อาจเป็นผลจากผิวกลับมาแตะกันในตำแหน่งที่นำไฟดีกว่า
แต่ไม่ใช่ทุกอินพุตจะตอบเหมือนวงจรแบ่งแรงดันอย่างง่าย บางช่องมีการดึงขึ้น ดึงลง ตัวกรอง หรือการวินิจฉัยภายใน ต้องทราบโครงสร้างก่อนคำนวณ การตั้งชื่อกลไกจากข้อมูลสแกนเพียงค่าเดียวจึงเร็วเกินไป ควรแยกว่าตรวจพบสัญญาณเปลี่ยนจริง พบแรงดันตกช่วงขั้วจริง หรือพบการเปลี่ยนผิวด้วยวิธีตรวจที่เหมาะสม
ตัวอย่างสมมติของสัญญาณที่เลื่อน
กำหนดแหล่งจ่าย 5 โวลต์ผ่านตัวต้านทานด้านบน 1,000 โอห์มไปยังจุดสัญญาณ และมีตัวต้านทานด้านล่าง 1,000 โอห์มกลับศูนย์โวลต์ ให้อินพุตไม่กินกระแสและสายสมบูรณ์ แรงดันสัญญาณคือ 5 × 1000 ÷ 2000 = 2.50 โวลต์ เป็นโจทย์ตัวต้านทาน ไม่ใช่ค่าปกติของเซนเซอร์รถรุ่นใด
เมื่อสมมติให้หน้าสัมผัสในแขนงด้านล่างเพิ่ม 200 โอห์ม ความต้านทานด้านล่างรวมเป็น 1,200 โอห์ม กระแสในลูปเป็น 5 ÷ 2200 ≈ 0.002273 แอมป์ แรงดันจุดสัญญาณจึงเป็น 5 × 1200 ÷ 2200 ≈ 2.727 โวลต์ เพิ่มประมาณ 0.227 โวลต์จากเดิม ความผิดปกติอยู่ด้านกลับแต่แสดงออกเป็นสัญญาณสูงขึ้น ซึ่งอาจถูกตีความผิดว่าเซนเซอร์เปลี่ยนตามสภาพที่วัด
- เริ่มต้น
1,000 ต่อ 1,000 โอห์ม ให้ 2.500 โวลต์
- เพิ่มด้านล่าง
5 × 1,200 ÷ 2,200 ≈ 2.727 โวลต์
- เพิ่มด้านบน
5 × 1,000 ÷ 2,200 ≈ 2.273 โวลต์
- เปรียบเทียบ
ต่างจากเดิมประมาณ 0.227 โวลต์คนละทิศ
ตัวต้านทานและค่าเพิ่มเป็นสมมติ ไม่ใช่พิกัดเซนเซอร์
ย้ายตำแหน่งความต้านทานแล้วผลกลับทิศได้
ถ้า 200 โอห์มไปอยู่ในแขนงด้านบนแทน ด้านบนรวมเป็น 1,200 โอห์ม ด้านล่างคง 1,000 โอห์ม แรงดันสัญญาณจะเป็น 5 × 1000 ÷ 2200 ≈ 2.273 โวลต์ ต่ำลงประมาณ 0.227 โวลต์ ตัวอย่างนี้แสดงว่าคำว่าเพิ่มความต้านทานไม่ได้บอกว่าสัญญาณต้องสูงหรือต่ำ ต้องระบุตำแหน่งเทียบจุดวัด และไม่แปลงค่าแรงดันเป็นปริมาณทางกายภาพโดยไม่มีเส้นสอบเทียบ
ความต้านทาน 200 โอห์มถูกกำหนดเพื่อให้เห็นผลคำนวณ ไม่ใช่ค่าที่กลไกสึกนี้ต้องสร้างจริงหรือค่าที่ใช้รับรองผ่าน หากความต้านทานเปลี่ยนตามเวลา อินพุตที่กรองสัญญาณอาจแสดงค่าเฉลี่ยหรือจับบางช่วงเท่านั้น จึงต้องเก็บความสัมพันธ์ของเวลากับสถานะวงจร ไม่ใช้ตัวเลขเฉลี่ยลบล้างการขาดช่วงสั้นที่เครื่องมือไม่แสดง
การคืนสภาพต้องจัดการเหตุที่ผิวขยับ
การถอดเสียบอาจเปลี่ยนบริเวณสัมผัสจนค่าดีขึ้นชั่วคราว แต่ไม่ยืนยันว่ากลไกยึดหรือผิวที่สึกกลับสมบูรณ์ การขัดออกอาจเอาชั้นชุบที่จำเป็นออกด้วย ส่วนสารหล่อลื่นหรือการเปลี่ยนชนิดผิวต้องมีการอนุญาตตามระบบ ไม่ยกคำแนะนำเชิงออกแบบของผู้ผลิตหนึ่งมาใช้ซ่อมขั้วรถอีกระบบตามใจ การตรวจคู่สัมผัสและชิ้นยึดจึงสำคัญพอ ๆ กับตรวจความสะอาด
รายงานที่ดีระบุสิ่งที่พบจริง เช่น ค่าสัญญาณเปลี่ยนพร้อมแรงดันตกในแขนงด้านกลับ และพบรอยผิวที่ต้องตรวจต่อ แทนการเขียนว่ากัดกร่อนแน่นอนจากภาพภายนอก ภาพหลักการควรแสดงการเลื่อนสัมพัทธ์ก่อนการเปลี่ยนผิว ส่วนภาพตัวเลขต้องบอกตำแหน่ง 200 โอห์มสองกรณี เพื่อให้เหตุผลเรื่องทิศการเลื่อนของสัญญาณตรวจสอบได้
