ตัวล็อกขั้วกับตัวล็อกเรือนปลั๊กทำหน้าที่ต่างกันอย่างไร

คำว่าเสียบล็อกแล้วอาจหมายถึงเรือนปลั๊กสองฝั่งเกี่ยวกัน แต่ไม่ได้แปลว่าขั้วโลหะทุกช่องถูกยึดในเรือนอย่างถูกต้อง การประกอบปลั๊กมีความสัมพันธ์อย่างน้อยสองชั้น คือขั้วกับเรือนของตัวเอง และเรือนฝั่งหนึ่งกับอีกฝั่งหนึ่ง หากเรียกทั้งหมดว่าตัวล็อกเดียวกัน จะมองข้ามกรณีที่เรือนยังแน่นแต่สายพาขั้วถอยหนีระหว่างเสียบคู่ปลั๊ก

ตัวล็อกขั้วรับแรงระหว่างโลหะกับเรือน

ขั้วโลหะมักมีจุดเกี่ยวกับเรือน หรือเรือนมีลิ้นยึดขั้ว ทั้งสองแนวคิดทำหน้าที่รักษาตำแหน่งขั้วในช่องเมื่อมีแรงตามแนวสาย รูปทรงและวิธีปลดต่างกันตามตระกูล จึงไม่ควรคิดว่าปลั๊กทุกตัวต้องแหย่จากทิศเดียวกัน หากขั้วยังเข้าไม่ถึงจุดยึด แรงเสียดทานอาจพอให้ค้างอยู่ตอนวางเฉย ๆ แต่พอประกบกับขั้วคู่ แรงตามแกนอาจดันกลับโดยเรือนด้านนอกยังเข้าที่

แรงที่สายได้รับไม่ได้ไปถึงจุดสัมผัสทั้งหมดเสมอ เพราะส่วนประคองสายและตัวล็อกช่วยรับแรงตามลำดับ ในชุดประกอบที่ถูกต้องจุดย้ำ ตัวล็อกขั้ว เรือน และการยึดชุดสายทำงานร่วมกัน หากสายตึงตั้งแต่การเดินสายแล้ว การเปลี่ยนขั้วอย่างเดียวอาจยังทิ้งแรงดึงเดิมไว้ การหาต้นเหตุจึงต้องดูว่าชิ้นส่วนใดรับแรงและมีพื้นที่ให้สายเคลื่อนที่อย่างเหมาะสมหรือไม่

1. 1
   ขั้วโลหะ

   ตัวล็อกขั้วรักษาตำแหน่งภายในช่อง

2. 2
   เรือนของขั้ว

   รับแรงจากจุดยึดและจัดแนวขั้ว

3. 3
   เรือนคู่

   ตัวล็อกเรือนรักษาระยะประกบสองฝั่ง

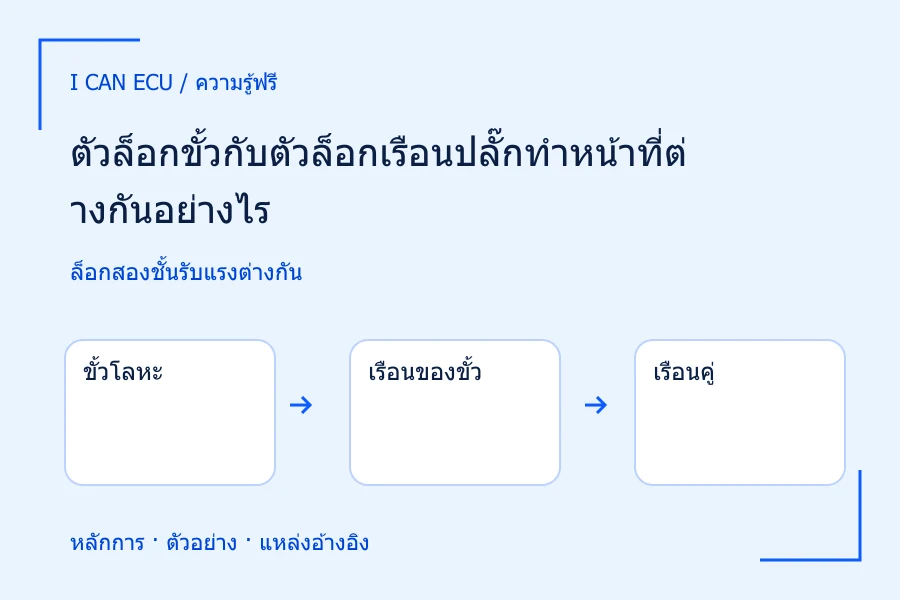

แผนความสัมพันธ์ ไม่ใช่ภาพชิ้นส่วนรุ่นใด

ตัวล็อกเรือนรักษาการประกบของสองฝั่ง

ตัวล็อกเรือนทำให้ปลั๊กและเต้ารับคงระยะประกบกัน หลายแบบใช้ลิ้นเกี่ยว บางแบบมีก้านหรือชิ้นช่วยยืนยันการประกบ การได้ยินเสียงคลิกเป็นข้อมูลว่ากลไกบางส่วนขยับถึงจุดหนึ่ง แต่เสียงจากเรือนไม่สามารถยืนยันตำแหน่งขั้วทุกช่องได้ อีกด้านหนึ่ง ขั้วอาจติดอยู่ในเรือนดีทั้งหมด แต่เรือนล็อกไม่ครบจนแยกออกเมื่อชุดสายเคลื่อน อาการไฟขาดเป็นช่วงจึงเกิดได้จากความผิดปกติคนละชั้น

หน้า DEUTSCH DTM ของ TE แยกคุณสมบัติการล็อกประกบกับชิ้นที่ช่วยจัดแนวและยึดขั้วไว้ชัดเจน ส่วนแนวทาง Molex เน้นการยืนยันการยึดด้วยข้อมูลทางกลและการตรวจประกอบ เราจึงควรใช้ชื่อชิ้นส่วนตามเอกสารเฉพาะรุ่น ไม่ใช้สีหรือขนาดเป็นตัวตัดสินว่าชิ้นใดล็อกอะไร และไม่เหมารวมว่าชิ้นพลาสติกที่มองเห็นด้านหน้าเป็นตัวล็อกเรือนเสมอ

ตัวอย่างสมมติ: เรือนแน่นแต่ขั้วหนึ่งช่องถอย

สมมติปลั๊กสี่ช่องมีขั้วช่อง 1 ถึง 4 ก่อนประกบมองเห็นขั้วอยู่ในตำแหน่งอ้างอิงเท่ากัน เมื่อประกบเรือนแล้วตรวจด้วยวิธีที่แบบจำลองกำหนด พบช่อง 3 ถอย 1.2 มิลลิเมตรจากตำแหน่งเดิม ส่วนช่องอื่นไม่เปลี่ยน ทั้งเรือนยังล็อกครบ กรณีนี้ความเปลี่ยนแปลงที่มีหลักฐานคือขั้วช่อง 3 เคลื่อนสัมพันธ์กับเรือน ไม่ใช่เรือนทั้งชิ้นหลุด ตัวเลขเป็นโจทย์ตำแหน่ง ไม่ใช่ระยะยอมรับของสินค้า

ถ้าระยะซ้อนทับคู่สัมผัสในโจทย์ก่อนถอยเท่ากับ 2.0 มิลลิเมตร การถอยตามแกนตรง 1.2 มิลลิเมตรทำให้เหลือ 0.8 มิลลิเมตร คิดเป็น 40% ของระยะตั้งต้น การเหลือระยะบางส่วนอธิบายความเป็นไปได้ที่ยังต่อไฟได้ในบางสถานะ แต่คำนวณความต้านทานหรือแรงกดจากสัดส่วนนี้ไม่ได้ เพราะตำแหน่งสปริงสัมผัสไม่จำเป็นต้องกระจายตลอดความยาวขั้ว

1. 1
   ก่อนประกบ

   สมมติระยะซ้อนทับ 2.0 มิลลิเมตร

2. 2
   ขั้วถอย

   ช่อง 3 ถอย 1.2 มิลลิเมตร เรือนยังล็อก

3. 3
   ระยะเหลือ

   2.0 − 1.2 = 0.8 มิลลิเมตร หรือ 40%

4. 4
   ข้อจำกัด

   สัดส่วนระยะไม่ใช่สัดส่วนแรงกดหรือกระแส

ระยะทั้งหมดเป็นสมมติ ไม่ใช่เกณฑ์ยอมรับ

วิธีแยกชั้นของความผิดปกติโดยไม่เดา

ในการอ่านหลักฐาน ให้กำหนดจุดอ้างอิงบนเรือนก่อนแล้วพิจารณาการเคลื่อนของขั้ว หากขั้วเลื่อนแต่เรือนไม่เคลื่อน ข้อมูลสนับสนุนให้ตรวจการยึดขั้ว ช่องเรือน และความตรงรุ่น หากเรือนสองฝั่งแยกพร้อมกันทุกช่อง ควรตรวจการประกบและกลไกล็อกเรือนก่อน การแบ่งอย่างนี้เป็นการจัดตำแหน่งตรวจ ไม่ใช่คำยืนยันว่าอะไหล่ชิ้นใดเสียโดยไม่ตรวจชิ้นคู่

ไม่ควรใช้การกระชากสายแรง ๆ เป็นการรับรองว่าล็อกดี เพราะแรงที่ไม่ระบุอาจทำลายชิ้นส่วนที่เดิมยังใช้งานได้ การตรวจการยึดต้องใช้วิธีและแรงที่คู่มืออนุญาต และทำในสถานะปลอดพลังงานตามระบบนั้น การสอดเครื่องมือผิดชนิดยังอาจทำให้ลิ้นเรือนเสียรูป เมื่อประกอบกลับจึงเกิดขั้วถอยซึ่งไม่ได้มีอยู่ก่อนตรวจ

ข้อมูลที่ต้องส่งต่อหลังตรวจ

คำบันทึกที่มีความหมายควรบอกทั้งรหัสเรือน หมายเลขช่อง และชั้นที่ผิดปกติ เช่น พบขั้วช่องสมมติ 3 เคลื่อนตามสายขณะที่เรือนทั้งสองฝั่งคงประกบ ไม่ควรบันทึกเพียงปลั๊กไม่แน่น เพราะผู้ซ่อมอาจเปลี่ยนเรือนฝั่งผิดหรือแก้ด้วยการรัดภายนอก ซึ่งไม่คืนการยึดขั้วโลหะในช่องและอาจซ่อนปัญหาเดิมไว้

ก่อนสรุปให้ตรวจว่ากลไกหลักกับตัวล็อกเสริมอยู่ในสถานะประกอบที่เอกสารกำหนด ขั้วตรงตระกูล และสายไม่ได้ดึงขั้วเอียง ภาพหลักการควรแยกเส้นทางแรงขั้วถึงเรือนออกจากเรือนถึงคู่ปลั๊ก ส่วนภาพตัวอย่างควรผูกระยะถอยกับช่อง 3 เพียงช่องเดียว เพื่อให้เห็นว่าการประกบภายนอกสำเร็จไม่ใช่การรับรองการสัมผัสภายในทุกตำแหน่ง
