ผังวงจรที่แบ่งหลายหน้าไม่ได้ทำให้สายไฟหยุดที่ขอบกระดาษ เครื่องหมายอ้างอิงคือวิธีบอกว่าส่วนที่เหลืออยู่ที่ใด การตามเส้นจนถึงลูกศรแล้วสรุปว่าปลายเปิดจึงอาจผิด เช่นเดียวกับการต่อทุกเส้นที่มีชื่อคล้ายกันเข้าด้วยกันโดยไม่ตรวจรหัส การอ่านข้ามหน้าต้องรักษาตัวตนของวงจรตลอดเส้นทาง ไม่ใช่เพียงเปิดหน้าที่ดูเกี่ยวข้องแล้วต่อเรื่องเอง
แยกรหัสปลายทางออกจากชื่อหน้าที่
จุดออกจากหน้าอาจมีชื่อวงจร รหัสหน้า พิกัดบนหน้า หรือรหัสขั้วปลายทาง คำอธิบายเอกสารจะบอกว่าแต่ละส่วนหมายถึงอะไร ชื่อหน้าที่อย่างไฟเลี้ยงอาจปรากฏหลายตำแหน่งที่ไม่ได้เป็นสายเส้นเดียวกัน ขณะที่รหัสเฉพาะของเส้นทางอาจชี้จุดต่อที่แน่นอน ต้องไม่ย่อข้อมูลจนเหลือเพียงชื่อกว้าง ๆ แล้วใช้เชื่อมทุกวงจรเข้าด้วยกัน
เลขหน้าที่พิมพ์บนแผนผังอาจไม่ตรงลำดับหน้าที่โปรแกรมแสดง หากมีปกหรือหน้าคั่น การบันทึกควรใช้เลขหน้าหรือรหัสแผ่นงานตามเอกสารพร้อมฉบับแก้ไข ไม่ใช้เพียงลำดับที่เลื่อนถึงบนจอ หน้าแหล่ง Haltech ที่เปิดตรวจแยกผังตามรุ่นและมีรายการฉบับต่างกัน จึงต้องเลือกชุดเดียวกันก่อนตามรหัส ไม่หยิบหน้าจากคนละรุ่นมาประกอบ

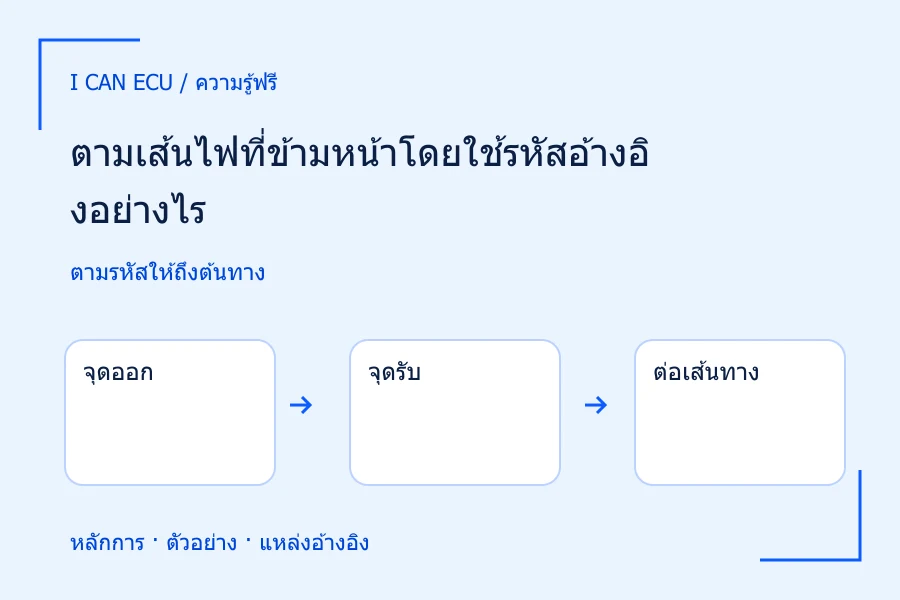

- จุดออก
จดรหัสวงจร หน้า และพิกัดที่มี
- จุดรับ
หารหัสตรงพร้อมเงื่อนไขของรุ่น
- ต่อเส้นทาง
เก็บอุปกรณ์ทุกช่วงจนถึงแหล่งจ่าย
- ตรวจย้อน
ตามจากปลายทางกลับจุดออกเดิม
รหัสข้ามหน้าต้องอ่านตามคู่มือและฉบับเดียวกัน
ตรวจทางเข้าและทางออกให้ตรงกัน
เมื่อไปถึงหน้าปลายทาง ให้หาสัญลักษณ์รับต่อที่ระบุรหัสเดียวกันและตรวจเงื่อนไขประกอบ เช่น ทางผ่านฟิวส์ สวิตช์ หรือปลั๊ก หากปลายทางไม่ตรง อย่าขีดเส้นเชื่อมเองเพราะชื่อคล้าย ต้องย้อนดูว่าลูกศรหมายถึงการอ้างอิงเชิงข้อมูลหรือการต่อไฟจริง และมีตัวเลือกตามรุ่นย่อยหรืออุปกรณ์เสริมกำกับอยู่หรือไม่
การเก็บเส้นทางเป็นลำดับสั้น เช่น แหล่งจ่าย–ขั้วออก–รหัสข้ามหน้า–ขั้วเข้า–โหลด ช่วยให้เห็นจุดที่ยังขาด การเขียนรหัสกลับจากปลายทางมายังต้นทางอีกครั้งเป็นการตรวจความสอดคล้อง ถ้าย้อนกลับไม่ได้อาจยังหยิบแขนงผิด แม้เส้นทางไปข้างหน้าดูต่อเนื่องตามภาพที่คาดหวัง
ตัวอย่างสมมติของวงจรสามหน้า
กำหนดโจทย์หน้า 1 มีแหล่งจ่าย 12 โวลต์และความต้านทานสาย 0.5 โอห์มก่อนออกด้วยรหัส ก1 หน้า 2 รับ ก1 ผ่านสวิตช์ปิดอุดมคติไปยังโหลด 5 โอห์ม แล้วออกด้วยรหัส ข2 หน้า 3 รับ ข2 ผ่านทางกลับ 0.5 โอห์มถึงศูนย์โวลต์ ไม่มีแขนงอื่น ความต้านทานรวมจึงเป็น 0.5 + 5 + 0.5 = 6 โอห์ม
กระแสลูปเดียวเท่ากับ 12 ÷ 6 = 2 แอมป์ ศักย์ที่จุด ก1 เทียบขั้วลบเป็น 12 − 2 × 0.5 = 11 โวลต์ ศักย์ที่ ข2 เป็น 2 × 0.5 = 1 โวลต์ โหลดได้รับ 11 − 1 = 10 โวลต์ แรงดันตกสามส่วนรวม 1 + 10 + 1 = 12 โวลต์เท่ากับแหล่งจ่าย แม้ข้อมูลแต่ละส่วนอยู่คนละหน้า
- หน้า 1
12 โวลต์ผ่าน 0.5 โอห์ม → ก1 ที่ 11 โวลต์
- หน้า 2
โหลด 5 โอห์มรับ 10 โวลต์ → ข2 ที่ 1 โวลต์
- หน้า 3
ทางกลับ 0.5 โอห์มตก 1 โวลต์
- ตรวจผลรวม
R รวม 6 โอห์ม; I 2 แอมป์; 1+10+1=12 โวลต์
ก1 และ ข2 เป็นรหัสแบบฝึก ไม่ใช่รหัสผู้ผลิต
สิ่งที่พลาดถ้าอ่านจบที่หน้าโหลด
ถ้าอ่านเฉพาะหน้า 2 แล้วถือว่าจุด ก1 เป็น 12 โวลต์และ ข2 เป็นศูนย์ทันที จะให้แรงดันโหลด 12 โวลต์ผิดจากโจทย์ เพราะได้ละเลยสายด้านจ่ายกับด้านกลับบนหน้าอื่น การเห็นชื่อไฟบวกหรือทางกลับจึงไม่ได้รับรองศักย์อุดมคติที่จุดปลายทางเมื่อมีกระแส ต้องตามถึงแหล่งจ่ายและระบุองค์ประกอบที่ข้ามหน้าให้ครบ
ตัวอย่างนี้ใช้รหัส ก1 และ ข2 ที่สร้างขึ้นเอง ไม่ใช่ระบบอ้างอิงของ Haltech หรือคู่มือรถใด ความต้านทานสายและค่าโหลดก็เป็นสมมติเพื่อฝึกตรวจผลรวม ไม่ใช่เกณฑ์ผ่าน การใช้กับผังจริงต้องแทนรหัสและเงื่อนไขด้วยเอกสารนั้น และไม่กำหนดค่าความต้านทานจากจำนวนหน้าที่เส้นทางผ่าน
รักษารุ่นย่อยและสถานะเดียวกันตลอดเส้น
วงจรบางหน้าอาจแสดงทางเลือกสำหรับอุปกรณ์คนละรุ่น หากหยิบต้นทางจากรุ่นหนึ่งและปลายทางอีกแบบจะเกิดลูปที่ไม่มีในรถจริง ต้องบันทึกเงื่อนไขที่เลือกไว้ทุกจุด เช่น มีอุปกรณ์เสริมหรือไม่ โดยไม่ hardcode หน้าที่จากชื่อรุ่นที่คุ้นเคย การตรวจเลขฉบับและเงื่อนไขอาจดูเล็กน้อยแต่เป็นตัวคุมว่าผังที่ประกอบยังเป็นชุดเดียวกัน
เมื่อยังหาหน้าปลายทางไม่ได้ ควรระบุว่ายังไม่ทราบส่วนต่อจากรหัสนั้น ไม่สรุปว่าเป็นวงจรเปิด เพราะข้อมูลขาดกับสายขาดเป็นคนละเรื่อง การบันทึกจุดที่ยังขาดทำให้ผู้ตรวจคนต่อไปค้นเอกสารเฉพาะจุดได้ แทนการเริ่มไล่ทั้งวงจรใหม่หรือซ่อมส่วนที่ไม่มีหลักฐานว่าผิดปกติ
ในการตรวจทานโจทย์ให้เริ่มจาก ข2 ย้อนผ่านโหลดกลับถึง ก1 แล้วตรวจว่าศักย์เพิ่ม 10 โวลต์ จาก 1 เป็น 11 ก่อนผ่านสายด้านจ่ายย้อนถึง 12 โวลต์ วิธีเดินกลับนี้ไม่ใช่การเปลี่ยนทิศกระแสจริง แต่เป็นการตรวจตัวเลขและรหัสอ้างอิงอีกทาง หากผลย้อนกลับไม่ตรงต้องแยกข้อผิดพลาดการคำนวณออกจากการจับหน้าหรือจุดต่อผิด
