ความสามารถตัดกระแสลัดวงจรต่างจากพิกัดใช้งานอย่างไร

ตัวเลขแอมป์บนฟิวส์ที่ใช้เลือกภาระปกติกับตัวเลขความสามารถตัดกระแสลัดวงจรตอบคนละคำถาม ฟิวส์อาจมีพิกัดใช้งานไม่มาก แต่ต้องตัดกระแสผิดปกติจากแบตเตอรี่ที่สูงกว่านั้นหลายเท่าได้โดยไม่ทำให้เกิดอันตรายจากการแตกหรืออาร์กต่อเนื่อง การตรวจเฉพาะแอมป์ใช้งานจึงยังไม่พอ โดยเฉพาะวงจรใกล้แหล่งจ่ายที่ทางลัดวงจรมีความต้านทานต่ำ

พิกัดใช้งานกับความสามารถตัดมีบทบาทต่างกัน

พิกัดกระแสใช้งานช่วยระบุฟิวส์ที่สัมพันธ์กับโหลดและลักษณะเวลา ส่วนความสามารถตัดกระแสระบุขอบเขตกระแสผิดปกติที่อุปกรณ์ตัดได้อย่างปลอดภัยภายใต้แรงดันและเงื่อนไขทดสอบที่กำหนด จึงต้องอ่านตัวเลขตัดกระแสคู่กับแรงดันและชนิดกระแสเสมอ การพบตัวเลขตัดกระแสสูงในเอกสารไม่อนุญาตให้ใช้กับแรงดันใดก็ได้

ตัวอย่างหน้าผลิตภัณฑ์จริงของ Blue Sea Systems รุ่น 5177 ระบุความสามารถตัดต่างกันตามแรงดัน ได้แก่ 10,000 แอมป์ที่ 14 โวลต์กระแสตรง 5,000 แอมป์ที่ 32 โวลต์กระแสตรง และ 2,000 แอมป์ที่ 58 โวลต์กระแสตรง ข้อมูลนี้ใช้แสดงว่าค่าแอมป์ตัดมีเงื่อนไขคู่กัน ไม่ใช่คำแนะนำให้นำผลิตภัณฑ์นี้ไปแทนฟิวส์รถหรืออนุมานค่าของฟิวส์ยี่ห้ออื่น

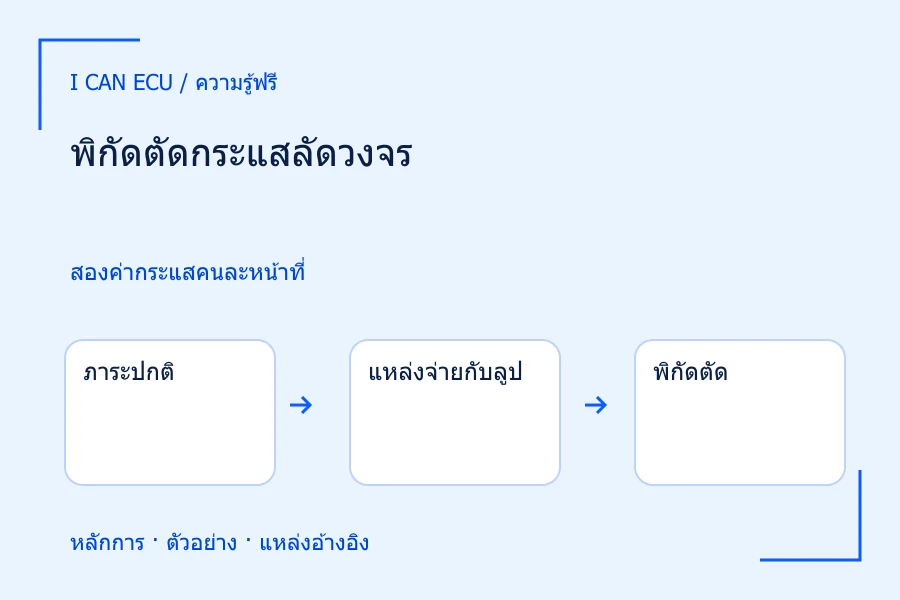

1. 1
   ภาระปกติ

   ใช้เลือกพิกัดกระแสและลักษณะเวลา

2. 2
   แหล่งจ่ายกับลูป

   กำหนดกระแสผิดปกติที่อาจเกิด

3. 3
   พิกัดตัด

   ขอบเขตที่ตัดได้ตามเงื่อนไขรับรอง

4. 4
   การเทียบข้อมูล

   ต้องตรงแรงดัน ชนิดกระแส และระบบ

พิกัดตัดต้องระบุแรงดันและชนิดกระแสคู่กัน

กระแสที่อาจเกิดขึ้นขึ้นกับทางลัดวงจรทั้งลูป

ค่าที่ต้องเทียบกับความสามารถตัดคือกระแสผิดปกติที่อาจมีได้ ณ ตำแหน่งนั้นภายใต้เงื่อนไขที่เกี่ยวข้อง การประมาณแบบกระแสตรงอย่างง่ายใช้แรงดันแหล่งจ่ายหารความต้านทานรวมของแหล่งจ่าย สาย จุดต่อ และทางกลับ แต่แบตเตอรี่จริงมีพฤติกรรมเปลี่ยนตามสภาพประจุ อุณหภูมิ และเวลา จึงต้องใช้ข้อมูลผู้ผลิตหรือวิธีประเมินที่เหมาะสมสำหรับงานออกแบบจริง

ความต้านทานสายที่ยาวขึ้นอาจลดกระแสผิดปกติที่ปลายทาง แต่ไม่ควรใช้เป็นเหตุผลละอุปกรณ์ป้องกัน เพราะสายเองต้องรับพลังงานระหว่างเหตุผิดปกติ นอกจากนี้การเพิ่มแบตเตอรี่หรือเปลี่ยนแหล่งจ่ายอาจทำให้กระแสที่มีได้สูงขึ้น แม้โหลดปกติยังเท่าเดิม การคงฟิวส์เดิมจึงต้องตรวจว่าขอบเขตการตัดยังเหมาะสมกับแหล่งจ่ายใหม่ ไม่ใช้กระแสโหลดเป็นตัวแทน

ตัวอย่างสมมติของแหล่งจ่ายสองเงื่อนไข

สมมติแบบจำลองแหล่งจ่าย 12 โวลต์และทางลัดวงจรรวม 0.03 โอห์ม โดยค่านี้รวมความต้านทานภายในแหล่งจ่ายและทุกช่วงของลูปแล้ว กระแสผิดปกติตามแบบจำลองเท่ากับ 12 หาร 0.03 คือ 400 แอมป์ นี่คือกระแสที่คำนวณว่าจะมีได้หากยังไม่มีการจำกัดหรือตัด ไม่ใช่กระแสที่ต้องทดลองสร้างจริงและไม่ใช่พิกัดแบตเตอรี่รถทั่วไป

ในเงื่อนไขที่สองให้ความต้านทานรวมลดเป็น 0.006 โอห์มที่แรงดันเดิม จะได้กระแส 2,000 แอมป์ เพิ่มห้าเท่า สมมติมีฟิวส์ตัวเลือก ก และ ข ซึ่งแอมป์ใช้งานเท่ากัน แต่เอกสารสมมติรับรองความสามารถตัด 1,000 กับ 5,000 แอมป์ที่แรงดันกระแสตรงของโจทย์ตามลำดับ ตัวเลือก ก ต่ำกว่ากระแสที่คำนวณในเงื่อนไขหลังจึงไม่ผ่านด้านนี้

ตัวเลือก ข ผ่านเพียงการเปรียบเทียบ 5,000 มากกว่า 2,000 แอมป์ ยังไม่ใช่ข้อสรุปใช้งานได้ เพราะต้องตรวจลักษณะเวลา การป้องกันสาย เงื่อนไขวงจร และการติดตั้งด้วย ตัวเลือกในโจทย์เป็นสมมติทั้งหมด แยกจากข้อมูลผลิตภัณฑ์จริงในย่อหน้าก่อนอย่างชัดเจน เราไม่ได้ใช้การคำนวณความต้านทานอย่างง่ายเพื่อรับรองระบบแบตเตอรี่จริงหรืออนุมัติอะไหล่

1. 1
   เงื่อนไขแรก

   12 ÷ 0.03 = 400 แอมป์

2. 2
   เงื่อนไขหลัง

   12 ÷ 0.006 = 2,000 แอมป์

3. 3
   ตัวเลือก ก

   ตัดได้ 1,000 แอมป์ ต่ำกว่าค่าโจทย์หลัง

4. 4
   ตัวเลือก ข

   ตัดได้ 5,000 แอมป์ ต้องตรวจเงื่อนไขอื่นต่อ

12 โวลต์และพิกัดตัวเลือกเป็นสมมติฐาน ไม่ใช่การทดสอบลัดวงจรจริง

ฟิวส์ที่หลอมแล้วอาจยังต้องจัดการอาร์ก

เมื่อส่วนหลอมขาด กระแสอาจยังผ่านอาร์กภายในช่วงหนึ่ง โครงสร้างฟิวส์และวัสดุที่ใช้ต้องจัดการพลังงานนี้จนการนำกระแสหยุด การมีเส้นลวดเล็กที่ขาดง่ายจึงไม่เท่ากับฟิวส์ที่ตัดกระแสผิดปกติได้ตามพิกัด ความสามารถตัดเป็นสมรรถนะที่ต้องมีข้อมูลรับรอง ไม่สามารถพิสูจน์จากการมองขนาดส่วนหลอมด้วยตาเปล่า

อย่าสับสนความสามารถตัดกับค่ากระแสที่ฟิวส์ปล่อยผ่านก่อนตัด ฟิวส์บางชนิดมีคุณสมบัติจำกัดกระแสในเงื่อนไขที่กำหนด แต่ต้องใช้ข้อมูลการปล่อยผ่านและลักษณะวงจร ไม่เอาตัวเลขความสามารถตัดไปบอกว่ากระแสจะถูกจำกัดไว้ที่เลขนั้นโดยอัตโนมัติ เช่นพิกัดตัด 5,000 แอมป์ไม่ได้หมายถึงอุปกรณ์ควบคุมให้กระแสอยู่ที่ 5,000 แอมป์ระหว่างเหตุผิดปกติ

ระบุข้อมูลที่ขาดก่อนเลือกแทน

หากไม่มีข้อมูลกระแสผิดปกติที่อาจเกิดขึ้นหรือไม่มีพิกัดตัดของฟิวส์ ต้องระบุว่ายังตรวจความเหมาะสมด้านนี้ไม่ได้ ไม่คาดเดาว่าระบบแรงดันต่ำย่อมไม่มีกระแสสูง เพราะความต้านทานลูปต่ำทำให้กระแสสูงได้แม้แรงดันไม่มาก การหาข้อมูลของแหล่งจ่ายและฟิวส์ที่ตรงรุ่นจึงเป็นงานสำคัญก่อนเปลี่ยนชนิดหรือขยายระบบ

การรายงานผลควรใส่ทั้งแอมป์ตัด แรงดัน และชนิดกระแสในบรรทัดเดียวกัน พร้อมอธิบายว่าค่ากระแสผิดปกติมาจากข้อมูลใด บทฝึกนี้สอนวิธีตัดตัวเลือกที่พิกัดไม่ถึงและชี้ผลของความต้านทานรวมที่ลดลง การรับรองวงจรจริงยังต้องพิจารณาเงื่อนไขที่แบบจำลองละไว้ ไม่สรุปจากคำว่าฟิวส์แอมป์เท่ากันหรือพิกัดตัดสูงกว่าเพียงอย่างเดียว
