ฟิวส์ป้องกันความเสียหายจากกระแสเกินอย่างไรและมีข้อจำกัดอะไร

ฟิวส์ทำให้วงจรเปิดเมื่อเงื่อนไขกระแสเกินทำให้ส่วนหลอมละลายทำงานตามลักษณะที่ออกแบบ แต่ไม่ได้ตรวจความเสียหายทุกชนิดในรถ การเข้าใจหน้าที่นี้ช่วยอธิบายได้ว่าทำไมฟิวส์ไม่ขาดทั้งที่ขั้วต่อร้อน หรือทำไมกล่องอิเล็กทรอนิกส์เสียได้แม้ฟิวส์ยังครบ การเลือกและตรวจฟิวส์จึงต้องมองร่วมกับสาย โหลด ฐานฟิวส์ และแหล่งจ่าย ไม่ใช้เลขแอมป์ที่หน้าฟิวส์เป็นคำรับรองความปลอดภัยทั้งหมด

ฟิวส์ตัดทางกระแสด้วยองค์ประกอบที่ออกแบบให้หลอม

ขณะใช้งานกระแสไหลผ่านส่วนหลอมละลายและสร้างความร้อน เมื่อเกิดภาวะเกินที่มากและนานพอ ส่วนนี้หลอมและต้องดับอาร์กจนกระแสหยุดไหล การทำงานจึงมีทั้งระดับกระแส ระยะเวลา และเงื่อนไขการตัดวงจร ไม่ใช่สวิตช์ที่เปรียบเทียบตัวเลขแล้วเปิดทันทีที่เกินพิกัดเล็กน้อย ความสามารถทนกระแสใช้งานกับความสามารถตัดกระแสผิดปกติต้องได้รับการตรวจคนละด้าน

ในงานป้องกันสาย ฟิวส์ต้องสัมพันธ์กับความสามารถทนความร้อนของสายและอุปกรณ์ที่อยู่ในช่วงป้องกัน หากใช้ฟิวส์ใหญ่ขึ้นโดยสายเดิมไม่เปลี่ยน สายอาจรับภาระเกินนานกว่าที่ระบบเดิมตั้งใจไว้ แหล่ง Blue Sea Systems ให้หลักการเลือกฟิวส์สัมพันธ์กับสาย แต่ตารางในบริบทงานเรือไม่ใช่ตารางอนุมัติขนาดสายหรือฟิวส์สำหรับรถทุกรุ่น ต้องใช้ข้อกำหนดเฉพาะงานเสมอ

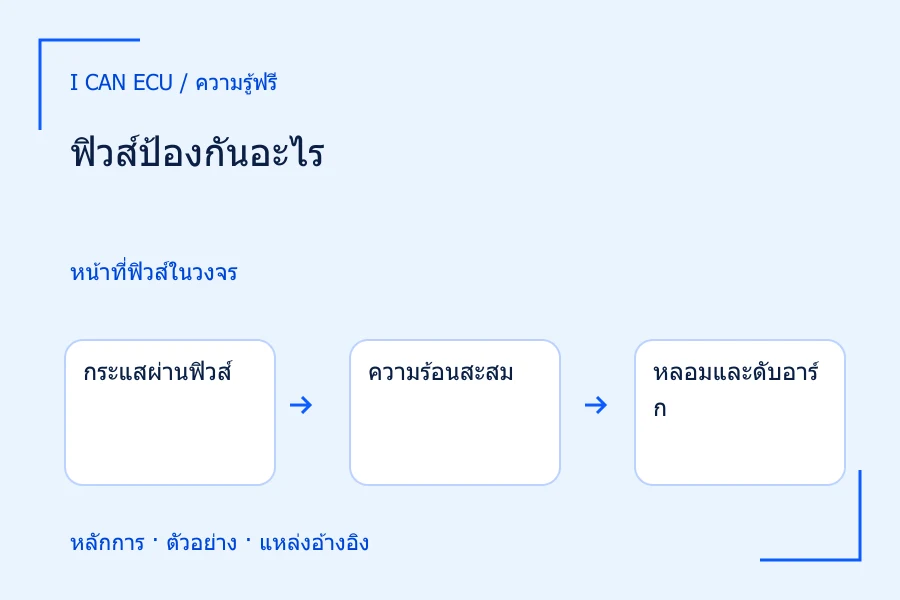

1. 1
   กระแสผ่านฟิวส์

   ฟิวส์รับภาระเดียวกับเส้นทางที่มันต่ออยู่

2. 2
   ความร้อนสะสม

   กระแสและเวลามีผลร่วมกัน

3. 3
   หลอมและดับอาร์ก

   ต้องหยุดกระแสได้ภายใต้พิกัด

4. 4
   แยกช่วงผิดปกติ

   ผลขึ้นกับตำแหน่งฟิวส์และทางจ่าย

ฟิวส์ป้องกันกระแสเกินตามเงื่อนไข ไม่ได้ตรวจอุณหภูมิทุกจุด

ความเสียหายที่กระแสไม่เกินอาจไม่ทำให้ฟิวส์เปิด

รอยต่อที่มีความต้านทานสูงสามารถสร้างความร้อนเฉพาะจุดได้แม้กระแสวงจรยังอยู่ในช่วงปกติ เพราะความร้อนขึ้นกับทั้งกระแสและความต้านทานของตำแหน่งนั้น ฟิวส์รับรู้ภาระความร้อนของตัวเองและกระแสที่ผ่าน ไม่ได้วัดอุณหภูมิทุกขั้วต่อที่อยู่ไกลออกไป ดังนั้นฟิวส์ครบจึงไม่ตัดความเป็นไปได้ของรอยย้ำเสีย ฐานหลวม หรือหน้าสัมผัสเสื่อม

ฟิวส์ทั่วไปยังไม่ใช่อุปกรณ์จำกัดแรงดันหรือการป้องกันกลับขั้วโดยตัวมันเอง เหตุแรงดันผิดปกติอาจทำร้ายวงจรก่อนกระแสถึงเงื่อนไขเปิดของฟิวส์ และชิ้นส่วนไวบางชนิดอาจเสียเร็วกว่าการป้องกันสายจะตอบสนอง การคาดหวังว่าฟิวส์จะช่วยทุกกรณีทำให้มองข้ามอุปกรณ์ป้องกันชนิดอื่นที่ระบบอาจต้องใช้ตามการออกแบบ

ตัวอย่างสมมติ: ภาระสายเพิ่มตามกระแสยกกำลังสอง

กำหนดสายช่วงหนึ่งมีความต้านทานคงที่ 0.04 โอห์ม กระแสใช้งานในโจทย์เป็น 8 แอมป์ กำลังที่สายเปลี่ยนเป็นความร้อนคือ 8 ยกกำลังสองคูณ 0.04 เท่ากับ 2.56 วัตต์ หากเกิดสถานะกระแส 24 แอมป์ในช่วงเดิม กำลังจะเป็น 23.04 วัตต์ กระแสเพิ่มสามเท่าแต่กำลังเพิ่มเก้าเท่า ตัวเลขนี้เป็นตัวอย่างความร้อนของสาย ไม่ใช่กระแสตัดหรือพิกัดฟิวส์รุ่นใด

ถ้าสถานะ 24 แอมป์คงอยู่ 5 วินาที สายช่วงนี้เปลี่ยนพลังงานเป็นความร้อน 23.04 คูณ 5 เท่ากับ 115.2 จูล ก่อนนำไปคาดการณ์อุณหภูมิต้องรู้มวล ความจุความร้อน และการระบายความร้อน จึงยังสรุปไม่ได้ว่าฉนวนจะเสียเมื่อครบกี่วินาที และไม่ได้สรุปว่าฟิวส์ใดจะเปิดภายใน 5 วินาที ต้องมีเส้นโค้งหรือข้อมูลทดสอบของฟิวส์และสายจริงเพิ่ม

เปรียบเทียบอีกกรณีที่กระแสยัง 8 แอมป์ แต่มีจุดต่อสมมติ 0.12 โอห์มเพิ่มอยู่ในระบบซึ่งโหลดรักษากระแสได้ จุดต่อนั้นสร้างความร้อน 7.68 วัตต์ แม้กระแสไม่เพิ่มตามตัวอย่างแรก ความร้อนกระจุกตัวอยู่ในพื้นที่เล็กกว่าได้ จึงไม่ควรรอให้ฟิวส์ขาดเพื่อรับรองว่าจุดต่อมีปัญหา การวัดแรงดันตกและตรวจสภาพหน้าสัมผัสตอบคำถามนี้ตรงกว่าดูฟิวส์อย่างเดียว

1. 1
   กระแสเดิม

   8² × 0.04 = 2.56 วัตต์

2. 2
   กระแสสามเท่า

   24² × 0.04 = 23.04 วัตต์

3. 3
   กำลังเก้าเท่า

   23.04 ÷ 2.56 = 9

4. 4
   นานห้าวินาที

   23.04 × 5 = 115.2 จูล

ความต้านทาน 0.04 โอห์มเป็นสมมติฐาน ไม่ใช้ทำนายเวลาฟิวส์ขาด

การป้องกันต้องวางอยู่บนเส้นทางที่ผิดปกติจริง

ถ้าจุดลัดวงจรอยู่ก่อนฟิวส์ กระแสอาจกลับแหล่งจ่ายโดยไม่ผ่านฟิวส์ตัวนั้นเลย การมีฟิวส์ใกล้โหลดจึงไม่ได้รับรองว่าสายทุกช่วงจากแบตเตอรี่ได้รับการป้องกัน ต้องตามวงจรจากแหล่งจ่ายไปยังตำแหน่งความผิดปกติและดูว่ากระแสต้องผ่านอุปกรณ์ใด นอกจากนี้ระบบที่มีหลายแหล่งจ่ายอาจป้อนไฟเข้าช่วงสายจากอีกด้าน จึงต้องพิจารณาทุกทางที่มีพลังงาน

ฐานฟิวส์ก็เป็นส่วนหนึ่งของระบบ ไม่ใช่เพียงที่เสียบให้ฟิวส์อยู่กับที่ หน้าสัมผัสต้องตรงรูปแบบและรองรับสภาพแวดล้อมที่กำหนด การใช้ฟิวส์ถูกแอมป์แต่ฐานผิดชนิดหรือเสื่อมยังเกิดความสูญเสียได้ หากพบรอยเปลี่ยนสีหรือเสียรูปควรตรวจทั้งชุดตามแนวทางบริการ ไม่ถือว่าการใส่ฟิวส์ใหม่ทำให้หน้าสัมผัสของฐานกลับสภาพเดิม

อ่านผลตรวจอย่างมีขอบเขต

เมื่อฟิวส์ขาด สิ่งที่ทราบคือส่วนหลอมละลายเปิดแล้ว แต่ยังต้องหาสาเหตุว่าเกิดกระแสเกิน โหลดเริ่มงานผิดปกติ ความร้อนแวดล้อม หรือเลือกชนิดไม่ตรง ส่วนเมื่อฟิวส์ไม่ขาดก็ทราบเพียงว่ายังไม่เปิดในเงื่อนไขที่เกิดขึ้น ไม่ได้พิสูจน์ว่าสายและโหลดปกติทุกส่วน การแยกสองความหมายนี้ช่วยให้ไม่ใช้ฟิวส์เป็นเครื่องวินิจฉัยแทนข้อมูลวงจร

ก่อนสรุปควรบอกได้ว่าฟิวส์อยู่ตรงไหน ป้องกันสายช่วงใด และใช้ข้อมูลใดอ้างว่าฟิวส์เหมาะสมกับระบบ บทคำนวณนี้ใช้ให้เห็นว่ากระแสและเวลาเป็นภาระทางความร้อนที่สำคัญเท่านั้น การตัดสินเลือกอะไหล่ต้องตรวจชนิด พิกัดแรงดัน ความสามารถตัดกระแส และข้อกำหนดเฉพาะรุ่นร่วมกัน จึงจะอธิบายหน้าที่และข้อจำกัดของการป้องกันได้ครบ
