ฟิวส์ที่ระบุ 15 แอมป์ไม่ได้ทำหน้าที่เป็นสวิตช์ที่เปิดทันทีเมื่อกระแสเป็น 15.01 แอมป์ การตอบสนองขึ้นกับกระแสและเวลาร่วมกัน รวมถึงสภาพความร้อนและโครงสร้างฟิวส์ ความเข้าใจนี้จำเป็นต่อการแยกกระแสเริ่มทำงานที่ระบบยอมรับได้ออกจากโหลดเกินที่คงอยู่นาน แต่ก็ไม่ใช่เหตุผลให้อนุญาตกระแสเกินเองโดยไม่ตรวจข้อมูลเฉพาะของฟิวส์
เส้นโค้งเวลาและกระแสตอบคำถามที่เลขพิกัดตอบไม่ได้
พิกัดกระแสเป็นข้อมูลระบุชนิดและขนาดการใช้งานภายใต้เงื่อนไขที่กำหนด ส่วนเส้นโค้งเวลาและกระแสบอกพฤติกรรมเมื่อได้รับกระแสระดับต่าง ๆ ผู้ผลิตอาจแสดงเป็นค่ากลาง เส้นขอบ หรือช่วงเวลารับรองที่จุดทดสอบ การใช้กราฟจึงต้องอ่านคำอธิบายและชนิดเส้นก่อน ไม่ถือว่าทุกเส้นคือเวลาสูงสุดที่รับรองให้ฟิวส์ทุกตัวเปิดแน่นอน
ควรตรวจว่าแกนกระแสใช้หน่วยแอมป์จริงหรือจำนวนเท่าของพิกัด และแกนเวลาใช้วินาทีหรือหน่วยอื่น กราฟอาจใช้สเกลลอการิทึม ระยะครึ่งทางบนกระดาษจึงไม่ได้แทนค่าเฉลี่ยเลขคณิตเสมอไป หากอ่านสเกลผิดอาจคลาดเคลื่อนหลายเท่า การระบุจุดกระแสแล้วลากตามแกนไปยังเส้นของเบอร์ฟิวส์ที่ตรงกันเป็นขั้นตอนสำคัญก่อนตีความเวลา

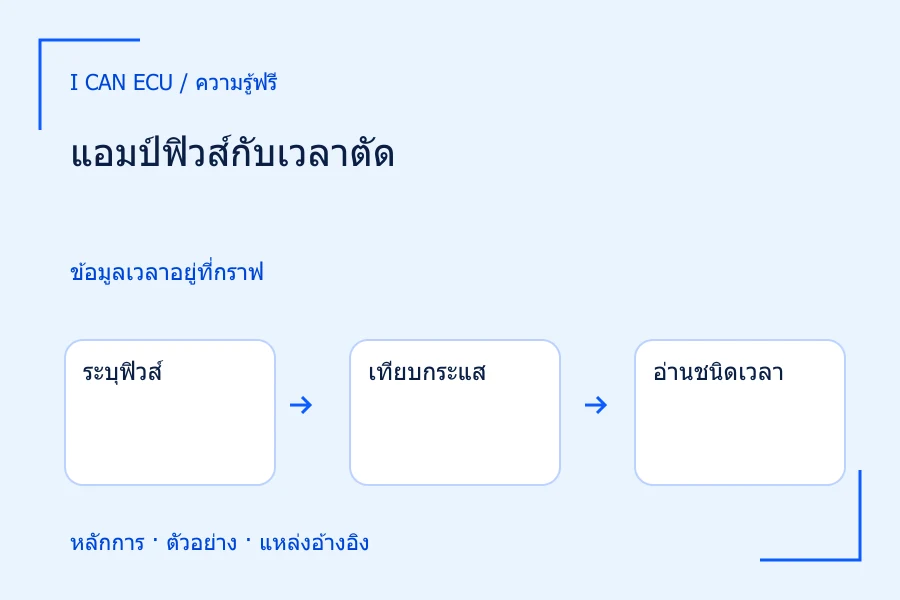

- ระบุฟิวส์
รุ่นและพิกัดต้องตรงกับเส้นกราฟ
- เทียบกระแส
ดูแอมป์จริงหรือเท่าของพิกัด
- อ่านชนิดเวลา
แยกเวลาหลอมจากเวลาตัดรวม
- ตรวจเงื่อนไข
อุณหภูมิ พัลส์ และช่วงคลาดเคลื่อน
ตรวจชนิดเส้นและเงื่อนไขก่อนอ่านค่าจากกราฟผู้ผลิต
เวลาหลอมยังไม่จำเป็นต้องเป็นเวลาหยุดกระแสทั้งหมด
ส่วนหลอมละลายเปิดแล้วอาจยังมีอาร์กช่วงสั้นก่อนกระแสถูกตัดจนหมด เวลาตัดรวมจึงครอบคลุมทั้งช่วงก่อนอาร์กและช่วงอาร์ก หากใช้ข้อมูลเพื่อประเมินความทนของสายหรือประสานฟิวส์หลายตัว ต้องเลือกข้อมูลที่ตรงคำถาม ไม่เอาเวลาหลอมเฉลี่ยไปแทนเวลาตัดรวมสูงสุด ความแตกต่างนี้เป็นเหตุที่การอ่านชื่อกราฟสำคัญพอ ๆ กับการอ่านตำแหน่งเส้น
บทอ้างอิง Eaton อธิบายความสัมพันธ์เวลาและกระแสกับความหมายของช่วงการตัด แต่การนำไปใช้ต้องยึดรุ่นฟิวส์ที่ตรวจอยู่ ฟิวส์รูปร่างเหมือนกันหรือระบุแอมป์เท่ากันอาจมีพฤติกรรมพัลส์ต่างกัน การใช้คำว่าขาดเร็วหรือหน่วงเวลาจึงควรเชื่อมกับรหัสผลิตภัณฑ์ ไม่ใช้ความรู้สึกว่าเสียบแทนได้เป็นหลักฐานของลักษณะการตอบสนอง
ตัวอย่างสมมติของกระแสที่เกินพิกัดแต่ยังไม่รู้เวลาตัด
ให้ฟิวส์ในโจทย์ระบุ 15 แอมป์ หากกระแสที่บันทึกได้เป็น 18 แอมป์ คิดเป็น 18 หาร 15 เท่ากับ 1.2 เท่าหรือร้อยละ 120 ของพิกัด ถ้ากระแสเป็น 30 แอมป์จะเท่ากับ 2 เท่าหรือร้อยละ 200 ข้อมูลนี้บอกตำแหน่งกระแสสำหรับไปอ่านกราฟเท่านั้น ยังไม่บอกว่าฟิวส์เปิดในกี่วินาที เพราะเราไม่ได้กำหนดเส้นโค้งหรือช่วงเวลาของฟิวส์รุ่นใดให้โจทย์
เปรียบเทียบพัลส์สี่เหลี่ยมสมมติ 30 แอมป์นาน 0.05 วินาทีกับกระแส 30 แอมป์นาน 5 วินาที อินทิกรัลกระแสยกกำลังสองตามเวลาของกรณีแรกเท่ากับ 30 ยกกำลังสองคูณ 0.05 เป็น 45 แอมป์ยกกำลังสองวินาที ส่วนกรณีหลังเป็น 4,500 แอมป์ยกกำลังสองวินาที ต่างกันหนึ่งร้อยเท่า แม้ยอดกระแสเท่ากัน จึงไม่ควรบันทึกเพียงกระแสสูงสุดแล้วสรุปภาระพัลส์ว่าเท่ากัน
อินทิกรัลนี้ไม่ใช่พลังงานหน่วยจูลโดยตรง หากจะหาความร้อนจากตัวต้านทานคงที่ต้องคูณความต้านทานอีกขั้น และไม่ควรใช้ค่าดังกล่าวเป็นสูตรทำนายเวลาฟิวส์เปิดทุกช่วง โดยเฉพาะช่วงยาวที่มีการระบายความร้อนหรือฟิวส์มีความต้านทานเปลี่ยนตามอุณหภูมิ โจทย์จึงไม่ประกาศว่าพัลส์แรกผ่านแน่นอนหรือกรณีหลังขาดแน่นอน แต่ชี้ว่าต้องตรวจทั้งระยะเวลาและเงื่อนไขผู้ผลิต
- อัตราส่วนพิกัด
30 ÷ 15 = 2 เท่า
- พัลส์สั้น
30² × 0.05 = 45 แอมป์²วินาที
- พัลส์ยาว
30² × 5 = 4,500 แอมป์²วินาที
- ขอบเขตคำตอบ
ยังระบุเวลาตัดไม่ได้หากไม่มีข้อมูลฟิวส์
พัลส์สี่เหลี่ยมสมมติ ไม่ใช่เส้นโค้งตัดของผลิตภัณฑ์
การเปิดซ้ำกับความร้อนก่อนหน้าเป็นข้อมูลที่ขาดไม่ได้
พัลส์สั้นที่เกิดครั้งเดียวหลังพักเย็นอาจไม่เท่ากับพัลส์แบบเดียวกันที่เกิดซ้ำถี่ ๆ เพราะฟิวส์อาจยังมีความร้อนสะสมจากครั้งก่อน การจดช่วงพัก จำนวนครั้ง และกระแสพื้นฐานจึงช่วยอธิบายเหตุที่ฟิวส์ขาดเฉพาะเมื่อใช้งานต่อเนื่อง การดูกราฟหนึ่งเส้นโดยไม่สนใจเงื่อนไขเริ่มต้นอาจทำให้รับรองเกินกว่าข้อมูลที่ผู้ผลิตให้
ในรถจริงกระแสเริ่มงานอาจไม่ใช่สี่เหลี่ยมเหมือนโจทย์ อาจเพิ่มเร็วแล้วลดลงเป็นเส้นโค้ง เครื่องมือที่เก็บข้อมูลช้าอาจพลาดยอดหรือความกว้างพัลส์ และค่าที่หน้าจอมิเตอร์แสดงอาจเป็นค่าเฉลี่ย การเปรียบเทียบกับกราฟต้องรู้วิธีบันทึกด้วย ไม่เติมรูปคลื่นจากจินตนาการให้ข้อมูลเพียงจุดเดียว
ข้อสรุปที่ใช้ได้เมื่อยังไม่มีกราฟ
ถ้ามีเพียงค่าพิกัดกับกระแสวัด เราสามารถบอกอัตราส่วนกระแสต่อพิกัดและสภาวะที่พบได้ แต่ควรระบุว่ายังประเมินเวลาตัดไม่ได้ ขั้นถัดไปคือหารหัสฟิวส์จริงและข้อมูลลักษณะการเปิดที่ตรงกัน ไม่เพิ่มขนาดฟิวส์เพื่อทำให้อาการหายก่อนรู้ว่าพัลส์นั้นเป็นการทำงานปกติหรือผลของโหลดติดขัด สองสาเหตุต้องแก้ต่างกัน
รายงานที่ตรวจตามได้ควรมีรหัสฟิวส์ กระแส ระยะเวลา จำนวนครั้ง อุณหภูมิใกล้ฟิวส์ และชนิดเส้นโค้งที่ใช้เทียบ บทเรียนจากตัวอย่างคือเลข 15 แอมป์ไม่ใช่เส้นตัดทันที และยอดกระแส 30 แอมป์ไม่อธิบายภาระโดยลำพัง การให้เวลาและเงื่อนไขครบช่วยตีความการเปิดของฟิวส์ได้โดยไม่ต้องแต่งค่าตัดที่ผู้ผลิตไม่ได้ระบุ
