แยกการคืนสภาพกราวด์เดิมออกจากการเพิ่มทางกลับใหม่

การทำให้โหลดกลับมาทำงานกับการคืนสภาพระบบเดิมไม่ใช่ข้อสรุปเดียวกัน สายกราวด์ที่เพิ่มเข้าไปอาจลดแรงดันตกจนเห็นผลทันที แต่ก็ทำให้กระแสแบ่งทางใหม่และอาจซ่อนจุดเสียเดิมไว้ บทนี้เปรียบเทียบสองแนวทางด้วยวงจรสมมติ เพื่อให้กำหนดขอบเขตงานได้ชัดว่ากำลังแก้ส่วนที่ผิดปกติหรือกำลังออกแบบเครือข่ายทางกลับใหม่

การคืนสภาพต้องรู้ว่าของเดิมเป็นอย่างไร

งานคืนสภาพเริ่มจากผัง ตำแหน่งจุดยึด ชนิดสาย ขั้วต่อ และขั้นตอนประกอบที่ตรงรถ หากสายเดิมขาดหรือรอยต่อเสื่อม งานซ่อมต้องทำให้ส่วนนั้นกลับมามีหน้าที่ตามแบบ การเลือกวัสดุหรือแนวเดินใกล้เคียงด้วยสายตาอย่างเดียวอาจไม่คืนความยืดหยุ่น การป้องกันผิว และความสามารถรับภาระที่จำเป็น แม้ตรวจความต่อเนื่องแล้วผ่านก็ตาม

การเพิ่มทางกลับหมายถึงมีเส้นเชื่อมใหม่ระหว่างจุดที่เดิมอาจไม่ได้เชื่อมตรงถึงกัน หรือมีเส้นขนานเพิ่มไปยังจุดเดิม การเปลี่ยนนี้มีผลต่อการแบ่งกระแสและความต่างศักย์ทั่วระบบ อาจกระทบวงจรอ้างอิงหรือส่วนตรวจวัดกระแสหากต่อข้ามอุปกรณ์นั้น จึงต้องใช้ข้อมูลระบบมากกว่าการรู้ขนาดสายเสริมเพียงอย่างเดียว และไม่ควรเรียกผลทดลองว่าซ่อมตามแบบโดยไม่มีหลักฐาน

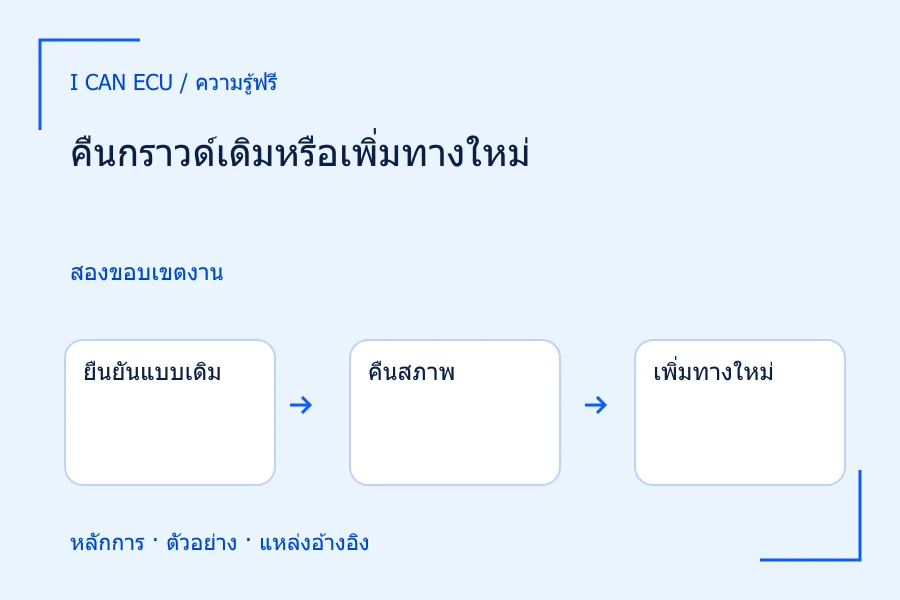

1. 1
   ยืนยันแบบเดิม

   หาตำแหน่งและหน้าที่ของทางกลับ

2. 2
   คืนสภาพ

   แก้ส่วนเดิมให้ทำหน้าที่ตามข้อกำหนด

3. 3
   เพิ่มทางใหม่

   เปลี่ยนเครือข่ายและการแบ่งกระแส

4. 4
   ตรวจผล

   วัดภายใต้โหลดและขอบเขตงานที่ระบุ

การลดอาการกับการคืนแบบเดิมต้องใช้หลักฐานต่างกัน

อาการดีขึ้นยืนยันเพียงว่าทางใหม่เปลี่ยนพฤติกรรม

ถ้าเพิ่มทางนำไฟแล้วแรงดันตกที่โหลดลดลง สิ่งที่สอดคล้องกับผลคือเครือข่ายทางกลับมีความต้านทานสมมูลลดลงภายใต้สถานะนั้น แต่ผลนี้ยังไม่ได้บอกว่าจุดเสียอยู่ที่หางปลา สาย หรือการเชื่อมตัวถังช่วงใด การสรุปตำแหน่งต้องใช้การแบ่งวัดหรือหลักฐานสภาพชิ้นส่วนเพิ่มเติม ไม่ใช้การดีขึ้นจากสายเสริมเป็นคำตอบของรายละเอียดทุกอย่าง

อีกประเด็นคือสายเสริมอาจรับกระแสส่วนใหญ่โดยที่สายเดิมยังเสื่อมอยู่ ในสถานะที่สายใหม่หลวม หรือมีโหลดที่ใช้ทางต่างจากช่วงทดสอบ อาการอาจกลับมาและกระแสอาจเปลี่ยนเส้นอีกครั้ง การประเมินจึงต้องแยกความสามารถในเงื่อนไขที่วัดออกจากการรับรองทั้งระบบ หลักการทางกลับร่วมของ Analog Devices ใช้เตือนให้ดูหน้าที่จุดอ้างอิงร่วมด้วย แต่ไม่ใช่แบบดัดแปลงรถสำเร็จรูป

ตัวอย่างสมมติของสามสภาพทางกลับ

กำหนดแหล่งจ่าย 12 โวลต์ โหลดต้านทาน 5.8 โอห์ม และทางกลับเดิมเสื่อมจนมีความต้านทาน 0.2 โอห์ม สภาพแรกมีกระแส 12 หาร 6 เท่ากับ 2 แอมป์ แรงดันตกทางกลับ 0.4 โวลต์ สมมติเป้าหมายของแบบฝึกคือคืนทางเดิมเป็น 0.02 โอห์ม ตัวเลขเป้าหมายนี้ถูกกำหนดขึ้นเพื่อเปรียบเทียบ ไม่ใช่ข้อกำหนดซ่อมจากผู้ผลิตรถ

เมื่อคืนทางเดิมเป็น 0.02 โอห์ม ความต้านทานรวมเป็น 5.82 โอห์ม กระแสประมาณ 2.06186 แอมป์ และแรงดันตกทางกลับประมาณ 0.04124 โวลต์ กรณีนี้ไม่มีแขนงเพิ่ม กระแสทั้งหมดยังผ่านทางเดิมที่คืนสภาพแล้ว การตรวจผลจึงเชื่อมกับส่วนที่แก้ได้ตรงกว่า แต่ยังต้องยืนยันสภาพประกอบและความทนต่อเงื่อนไขใช้งานจริงตามคู่มือ

เปรียบเทียบกับการปล่อยทางเดิม 0.2 โอห์มไว้แล้วเพิ่มทางใหม่ 0.02 โอห์มขนาน ความต้านทานสมมูลเป็นประมาณ 0.01818 โอห์ม กระแสโหลด 2.0625 แอมป์และแรงดันทางกลับ 0.0375 โวลต์ ค่าที่โหลดอาจดูดีกว่ากรณีคืนเดิมเล็กน้อย แต่กระแสทางเดิมมีเพียง 0.1875 แอมป์ ขณะที่ทางใหม่รับ 1.875 แอมป์ จุดเดิมยังคงความต้านทานสูงตามโจทย์ ไม่ได้ถูกซ่อมจากการเพิ่มสาย

1. 1
   ก่อนแก้

   ทางกลับ 0.2 โอห์ม ตก 0.4 โวลต์

2. 2
   คืนทางเดิม

   0.02 โอห์ม ตกประมาณ 0.04124 โวลต์

3. 3
   เพิ่มขนาน

   0.2 ขนาน 0.02 โอห์ม ตก 0.0375 โวลต์

4. 4
   ภาระทางใหม่

   1.875 แอมป์ ส่วนทางเดิม 0.1875 แอมป์

โจทย์สมมติ 12 โวลต์ โหลด 5.8 โอห์ม ไม่ใช่คำแนะนำเพิ่มสาย

ผลลัพธ์คล้ายกันแต่สิ่งที่พิสูจน์ต่างกัน

ค่าประมาณ 0.04124 กับ 0.0375 โวลต์ใกล้กันในมุมแรงดันโหลด แต่บอกสภาพชิ้นส่วนเดิมไม่เหมือนกัน กรณีแรกเส้นทางเดิมมีความต้านทานลดลง ส่วนกรณีหลังเพียงถูกทางใหม่แบ่งภาระออกไป การเห็นเลขต่ำกว่าจึงไม่พอจะตัดสินว่ากรณีหลังเป็นงานที่ถูกต้องกว่า ต้องใช้วัตถุประสงค์และข้อกำหนดของระบบเป็นเกณฑ์ ไม่จัดอันดับจากมิเตอร์ค่าเดียว

ถ้าจะยืนยันการคืนสภาพควรมีข้อมูลก่อนแก้ ตำแหน่งที่แก้ และผลหลังแก้ในสถานะเดียวกัน พร้อมตรวจว่าทางกลับอื่นยังทำหน้าที่ตามแบบ หากไม่รู้ว่ากระแสผ่านเครื่องตรวจวัดหรือสวิตช์ใดอยู่ ห้ามสมมติว่าการเชื่อมถึงขั้วลบโดยตรงไม่มีผล การที่ลวดใหม่มีความต้านทานต่ำเป็นเพียงคุณสมบัติหนึ่ง ไม่ใช่คำรับรองความถูกต้องของตำแหน่งต่อ

กำหนดขอบเขตรายงานให้ตรงกับงานจริง

รายงานงานคืนสภาพควรระบุจุดและชิ้นส่วนที่กลับสู่แบบเดิม เช่นแก้รอยย้ำหรือเปลี่ยนสายตามชนิดที่กำหนด พร้อมผลตรวจที่ครอบคลุมโหลด ส่วนงานเพิ่มทางกลับต้องระบุว่าเป็นการเปลี่ยนวงจรและต้องประเมินภาระ จุดอ้างอิง การป้องกันทางกล และผลต่อระบบอื่นตามการออกแบบ ไม่ใช้คำว่ากราวด์ดีขึ้นกลบข้อแตกต่างของขอบเขตงาน

บทนี้ไม่เสนอให้ต่อสายชั่วคราวกับรถเพื่อทำซ้ำตัวเลข การวิเคราะห์บนแบบจำลองก็เพียงพอจะเห็นว่าอาการหายไม่ได้พิสูจน์ว่าส่วนเดิมหายเสีย หลักฐานที่แข็งแรงคืออธิบายได้ว่ากระแสกลับทางไหนก่อนและหลัง ส่วนใดได้รับการคืนสภาพ และข้อจำกัดใดยังไม่ได้ตรวจ เมื่อแยกคำถามเหล่านี้ได้ การตัดสินใจเรื่องกราวด์จะยึดสภาพวงจรและข้อมูลที่ตรวจได้มากกว่าความรู้สึกจากอาการ
