สีและชั้นเคลือบใต้หางปลาขัดขวางหน้าสัมผัสอย่างไร

หางปลาที่ยึดแน่นกับตัวถังอาจยังมีปัญหาทางไฟฟ้าได้ หากผิวที่ควรสัมผัสโลหะถูกคั่นด้วยสีหรือชั้นเคลือบที่ไม่เหมาะกับจุดต่อนั้น ความแน่นทางกลกับความสามารถนำกระแสจึงต้องตรวจแยกกัน ในขณะเดียวกันผิวเคลือบบางชนิดเป็นส่วนหนึ่งของการป้องกันการกัดกร่อนที่ผู้ผลิตตั้งใจไว้ จึงไม่ควรตีความว่าต้องขัดทุกจุดจนโลหะเปลือย บทนี้เน้นหลักหน้าสัมผัสและการแปลผลวัด

กระแสต้องข้ามผิวสัมผัสจริง

หางปลาและแผงตัวถังไม่ได้สัมผัสกันเต็มพื้นที่ในระดับจุลภาค กระแสผ่านบริเวณที่เชื่อมต่อทางไฟฟ้าได้จริงและผ่านเส้นทางที่โครงสร้างจุดยึดจัดไว้ หากมีชั้นฉนวนกั้นจนพื้นที่สัมผัสลด ความต้านทานอาจเพิ่มมากกว่าที่มองจากขนาดหางปลา การเห็นหน้ากว้างจึงไม่พอจะรับรองการนำกระแส ต้องพิจารณาว่ากระแสเข้าออกผ่านผิวใดตามแบบ

บางจุดออกแบบให้การสัมผัสเกิดที่ฐานหางปลา บางจุดมีฮาร์ดแวร์เฉพาะช่วยสร้างหน้าสัมผัส ไม่ควรเดาว่ากระแสต้องไหลผ่านเกลียวหรือแหวนรองแบบเดียวกันทุกจุด การทาสีงานตัวถังทับบริเวณที่เดิมเป็นหน้าสัมผัสกับการเคลือบป้องกันหลังประกอบเป็นคนละกรณี ต้องอ่านลำดับเตรียมผิวและประกอบของจุดนั้นก่อนตัดสินว่าชั้นใดควรอยู่หรือควรถูกเอาออก

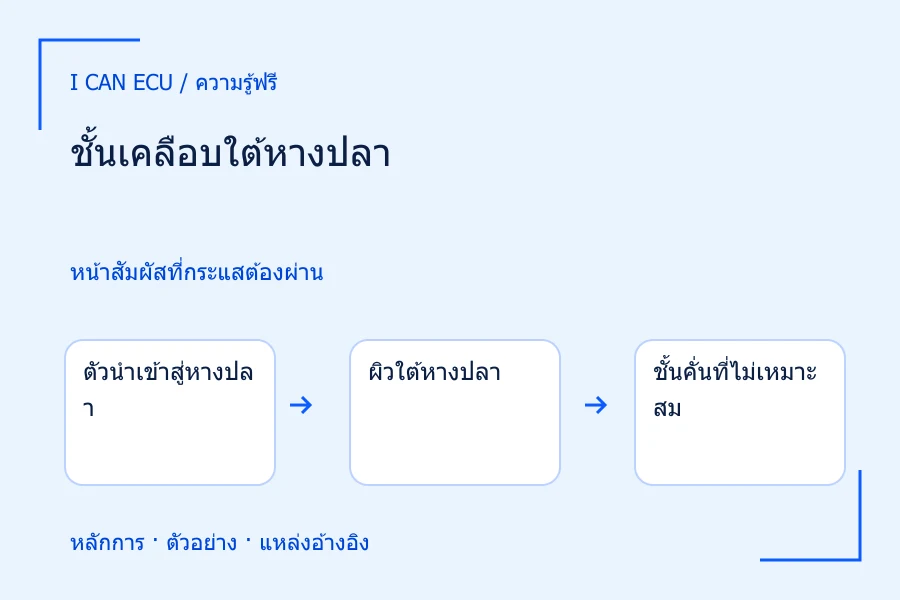

1. 1
   ตัวนำเข้าสู่หางปลา

   รอยย้ำเป็นส่วนหนึ่งของทางไฟ

2. 2
   ผิวใต้หางปลา

   กระแสข้ามบริเวณที่สัมผัสจริง

3. 3
   ชั้นคั่นที่ไม่เหมาะสม

   อาจลดพื้นที่นำกระแสและเพิ่มความต้านทาน

4. 4
   ตัวถัง

   รับกระแสต่อไปยังขั้วลบ

ลำดับผิวและฮาร์ดแวร์ต้องยึดข้อกำหนดของจุดจริง

ปัญหาอาจปรากฏเมื่อมีโหลดมากพอ

มิเตอร์วัดความต้านทานใช้กระแสทดสอบของเครื่อง ซึ่งไม่เหมือนกระแสใช้งาน การอ่านว่ามีความต่อเนื่องจึงอาจไม่เปิดเผยความสูญเสียเมื่อโหลดทำงานจริง หลักแรงดันตกที่ Fluke อธิบายช่วยให้ถามตรงขึ้นว่าในสถานะใช้งานมีแรงดันตกคร่อมหน้าสัมผัสเท่าใด โดยต้องใช้วิธีเข้าถึงจุดวัดที่ไม่ทำให้ผิวหรือขั้วเสียหายและอยู่ในข้อกำหนดงานบริการ

รอยต่อที่ผิวไม่สม่ำเสมออาจเปลี่ยนพฤติกรรมเมื่อกด ขยับ หรือร้อนขึ้น จึงไม่จำเป็นต้องเป็นตัวต้านทานคงที่ตลอดเวลา การนำค่าหนึ่งไปคาดการณ์ทุกกระแสมีข้อจำกัด บทนี้ใช้ตัวต้านทานสมมูลคงที่ในแต่ละสภาพเพื่อเปรียบเทียบเท่านั้น ไม่สมมติว่าคราบหรือสีจริงมีความต้านทานตามตัวเลขในโจทย์ และไม่กำหนดว่าค่าหนึ่งเป็นเส้นแบ่งดีเสียของรถทุกคัน

ตัวอย่างสมมติของรอยต่อก่อนและหลังมีความต้านทานเพิ่ม

กำหนดแหล่งจ่าย 12 โวลต์ โหลดต้านทานคงที่ 2.99 โอห์ม และมีรอยต่อทางกลับเพียงจุดเดียวที่คิดความสูญเสีย ในสภาพแรกให้รอยต่อมี 0.01 โอห์ม ความต้านทานรวม 3 โอห์มทำให้กระแสเป็น 4 แอมป์ แรงดันคร่อมรอยต่อ 0.04 โวลต์ และกำลังความร้อนที่รอยต่อ 0.16 วัตต์ ตัวเลขนี้เป็นฐานเปรียบเทียบของโจทย์ ไม่ได้บอกว่ารอยต่อจริงควรมี 0.01 โอห์ม

ในสภาพที่สองสมมติรอยต่อมีความต้านทานเพิ่มเป็น 0.21 โอห์ม ความต้านทานรวมเป็น 3.20 โอห์ม กระแสจึงลดเป็น 3.75 แอมป์ แรงดันคร่อมรอยต่อเท่ากับ 3.75 คูณ 0.21 คือ 0.7875 โวลต์ ส่วนโหลดรับ 11.2125 โวลต์ กำลังสูญเสียที่รอยต่อเท่ากับ 3.75 ยกกำลังสองคูณ 0.21 ประมาณ 2.9531 วัตต์ แม้กระแสรวมลดลง รอยต่อกลับสร้างความร้อนมากขึ้นในโจทย์นี้

หากใช้กระแสเดิม 4 แอมป์คูณความต้านทานใหม่จะได้ผลไม่ตรงวงจร เพราะโหลดเป็นตัวต้านทานคงที่และแหล่งจ่ายคงที่ ต้องหากระแสใหม่ก่อนเสมอ การตรวจแรงดันรวม 11.2125 บวก 0.7875 ได้ 12 โวลต์เป็นวิธีตรวจคำตอบที่ง่าย เราไม่สามารถบอกอุณหภูมิหางปลาจาก 2.9531 วัตต์อย่างเดียว เพราะยังไม่รู้มวลวัสดุ การถ่ายเทความร้อน และเวลาที่รับโหลด

1. 1
   สภาพแรก

   รอยต่อ 0.01 โอห์ม กระแส 4 แอมป์

2. 2
   ความร้อนแรก

   4² × 0.01 = 0.16 วัตต์

3. 3
   สภาพหลัง

   รอยต่อ 0.21 โอห์ม กระแส 3.75 แอมป์

4. 4
   ความร้อนหลัง

   3.75² × 0.21 ≈ 2.9531 วัตต์

แหล่งจ่าย 12 โวลต์ โหลด 2.99 โอห์ม ตัวเลขไม่ใช่เกณฑ์ซ่อม

แยกบริเวณเสียออกจากงานเตรียมผิว

การพบแรงดันตกสูงในช่วงหางปลาถึงตัวถังยังต้องแยกว่ารวมรอยย้ำ สาย หรือจุดอื่นไว้ในการวัดหรือไม่ ถ้าคร่อมกว้างเกินไปอาจกล่าวหาชั้นสีทั้งที่ต้นเหตุอยู่ในรอยย้ำ การกำหนดขอบเขตจุดวัดให้แคบลงอย่างเหมาะสมจึงช่วยระบุตำแหน่งได้ดีกว่าการถอดออกมาขัดทั้งหมดโดยยังไม่มีหลักฐาน และควรบันทึกสภาพเดิมก่อนรื้อเพื่อไม่ให้รายละเอียดที่อธิบายปัญหาหายไป

เมื่อถึงขั้นคืนสภาพ ให้ใช้คำแนะนำของผู้ผลิตเรื่องบริเวณสัมผัส วัสดุที่อนุญาต ฮาร์ดแวร์ และสารป้องกันตามลำดับที่กำหนด อย่าใส่สารใดคั่นหน้าสัมผัสโดยอาศัยเพียงชื่อว่าช่วยกันสนิม และอย่าขัดผิวชุบออกโดยไม่รู้หน้าที่ การแก้ให้ไฟผ่านวันนี้แต่เปิดโอกาสให้กัดกร่อนภายหลังไม่ถือว่ารักษาคุณสมบัติของจุดต่อครบ

เก็บหลักฐานทั้งไฟฟ้าและสภาพประกอบ

หลังคืนสภาพควรตรวจแรงดันตกในสถานะโหลดเดียวกับก่อนแก้ และตรวจว่าแนวสายไม่ส่งแรงดึงเข้าหางปลา ผิวรอบจุดถูกป้องกันตามขั้นตอน และอุปกรณ์ยึดครบตามแบบ ข้อมูลสองส่วนนี้ตอบคนละอย่าง ผลไฟฟ้าบอกการนำกระแสขณะตรวจ ส่วนสภาพประกอบช่วยบอกว่ามีเหตุให้ผลเปลี่ยนเร็วจากแรงหรือสภาพแวดล้อมหรือไม่

การสรุปว่าเป็นสีใต้หางปลาควรมีหลักฐานตำแหน่งและสภาพผิวรองรับ ไม่ใช้เพียงอาการไฟตกเป็นชื่อสาเหตุ บทนี้จึงให้แบบฝึกที่ความต้านทานรอยต่อเปลี่ยนโดยไม่อ้างว่าพิสูจน์ชนิดของสิ่งคั่นแล้ว หลักที่นำไปใช้ได้คือความแน่นไม่เท่ากับการนำกระแส และความสามารถนำกระแสต้องรักษาร่วมกับการป้องกันผิวตามการออกแบบ ไม่เลือกอย่างใดอย่างหนึ่งโดยละอีกส่วน
