การนับช่องจากซ้ายไปขวาเป็นวิธีสะดวกเฉพาะเมื่อคู่มือยืนยันว่าระบบเรียงเลขแบบนั้น เรือนบางชนิดนับข้ามแถว บางชนิดแบ่งกลุ่ม หรือมีตำแหน่งที่ไม่ติดตั้งขั้วจริง การใช้ตำแหน่งสายที่มองเห็นเป็นลำดับขาอาจผิดทันทีเมื่อมีช่องว่าง หมายเลขช่องจึงควรอ่านจากแบบและเครื่องหมายบนเรือน ไม่สร้างจากการนับเส้นสายที่เหลืออยู่
เลขช่องคือที่อยู่ ส่วนหน้าที่มาจากตาราง
หมายเลขช่องระบุตำแหน่งในเรือน ไม่ได้กำหนดว่าต้องเป็นไฟเลี้ยงหรือทางกลับตายตัว ส่วนชื่อหน้าที่ในตารางของอุปกรณ์บอกว่าขั้วตำแหน่งนั้นใช้ทำอะไร ต้องอ่านสองส่วนร่วมกัน ชื่อสัญญาณที่มีตัวเลขต่อท้ายอาจเป็นชื่อช่องสัญญาณภายใน ไม่ใช่เลขช่องเรือน จึงควรบันทึกในรูป รหัสปลั๊ก–ช่อง–หน้าที่ เพื่อไม่ให้ตัวเลขคนละชนิดปนกัน
อุปกรณ์ที่มีหลายเรือนอาจมีช่อง 1 ซ้ำในแต่ละเรือน การบอกเพียงวัดขา 1 จึงไม่ชัดว่าขาใด ต้องมีรหัสปลั๊กหรือชื่อเรือนร่วมด้วย ส่วนเลขที่ปั๊มบนพลาสติกบางตำแหน่งอาจเป็นรหัสแม่พิมพ์หรือหมายเลขชิ้นส่วน ไม่ใช่ขา ต้องเทียบตำแหน่งตัวเลขกับแบบก่อนใช้เป็นเครื่องหมายอ้างอิง
- รหัสเรือน
แยกปลั๊กที่มีเลขช่องซ้ำกัน
- เลขช่อง
อ่านแบบและเครื่องหมายจริง
- หน้าที่
ค้นจากตารางเฉพาะอุปกรณ์
- ช่องว่าง
คงเลขเดิมไว้แม้ไม่มีสาย
จำนวนสายไม่ใช่หมายเลขช่อง
ช่องว่างไม่ทำให้เลขช่องถัดไปเลื่อน
ถ้าแบบกำหนดช่อง 3 ไม่มีสาย ช่อง 4 ก็ยังเป็นช่อง 4 ไม่ได้กลายเป็นสายเส้นที่สามแล้วเปลี่ยนชื่อเป็นขา 3 ตาราง Haltech ที่เปิดอ่านมีการแยกหมายเลขช่องกับหน้าที่ รวมถึงช่องที่ไม่มีหน้าที่ระบุ จึงแสดงเหตุผลว่าต้องเก็บตำแหน่งว่างไว้ในการอ่าน ไม่ย่อรายการจนหมายเลขเดิมหายไป
การสอดขั้วเพิ่มในช่องว่างก็ไม่ได้ทำให้ช่องนั้นมีหน้าที่ตามต้องการ บางตำแหน่งไม่มีขาคู่หรือไม่มีวงจรภายในรองรับ การตัดสินใจเพิ่มสายต้องมีข้อมูลอุปกรณ์และการออกแบบที่อนุญาต ไม่ใช้ช่องว่างในตารางเป็นสิทธิในการขยายวงจรเอง บทนี้สอนระบุที่อยู่ของขาเพื่ออ่านข้อมูลให้ตรงเท่านั้น
ตัวอย่างสมมติของการเรียงเลขแบบคอลัมน์
กำหนดเรือนแปดช่อง สองแถวสี่คอลัมน์ โดยแบบสมมติระบุแถวบนจากซ้ายเป็น 1, 3, 5, 7 และแถวล่างเป็น 2, 4, 6, 8 เมื่อมองจากด้านที่กำหนด ช่อง 6 จึงอยู่แถวล่างคอลัมน์ที่สาม ไม่ใช่แถวล่างคอลัมน์ที่สองตามการเดาว่านับแถวบน 1 ถึง 4 แล้วแถวล่าง 5 ถึง 8
ให้ช่อง 3 และ 7 ไม่มีสาย ส่วนช่องอื่นมีสายครบ จะเห็นสายเพียง 8 − 2 = 6 เส้น แต่หมายเลขที่ใช้คือ 1, 2, 4, 5, 6, 8 ไม่ใช่ 1 ถึง 6 ต่อกัน หากต้องตามสัญญาณจากช่อง 8 จะอยู่ล่างขวาตามแบบ แม้เป็นสายเส้นที่หกในรายการที่นับเฉพาะช่องมีสายก็ตาม ตัวอย่างนี้เป็นระบบเลขสมมติ ไม่ได้อ้างว่าเรือนจริงทุกชนิดเรียงแบบคอลัมน์
- แบบกำหนด
บน 1,3,5,7; ล่าง 2,4,6,8
- ช่องเป้าหมาย
ช่อง 6 อยู่ล่างคอลัมน์ที่ 3
- ช่องไม่มีสาย
3 และ 7 รวม 2 ช่อง
- สายที่เหลือ
8 − 2 = 6 เส้น: ช่อง 1,2,4,5,6,8
ตัวอย่างสมมติ ไม่ใช่เลขขาของตระกูลจริง
ตรวจความตรงกันด้วยที่อยู่สามส่วน
ในโจทย์อาจบันทึกว่าเรือน ก ช่อง 6 อยู่ล่างคอลัมน์สาม ทำหน้าที่สัญญาณทดสอบ โดยแยกจากเรือน ข ช่อง 6 ที่ใช้หน้าที่อื่น การเพิ่มที่อยู่ครบช่วยลดความผิดพลาดตอนส่งงาน ถ้าภาพกลับมุมมองต้องแปลงตำแหน่งภาพแต่คงหมายเลขเดิม ไม่เปลี่ยนชื่อช่องตามตำแหน่งซ้ายขวาที่เห็นใหม่
จำนวนช่องกับจำนวนขั้วติดตั้งเป็นคนละค่า หากเรือนแปดช่องมีหกขั้วต้องเขียนทั้งสองอย่าง ไม่เรียกว่าเรือนหกช่องเพราะเห็นสายหกเส้น การเรียกผิดอาจทำให้ค้นอะไหล่ผิดตระกูลหรือเลือกภาพหน้าขาผิดจำนวน ซึ่งเป็นข้อผิดพลาดจากการระบุชิ้นส่วนก่อนเริ่มวิเคราะห์วงจรเสียอีก
ใช้เครื่องหมายจริงประกอบโดยไม่ฝืนอ่าน
ถ้าเลขหล่อเล็กหรือมีฝุ่นบัง ควรทำให้มองเห็นด้วยวิธีที่เหมาะกับวัสดุและการตรวจ ไม่ใช้ของแหลมขูดใกล้ซีลหรือหน้าสัมผัส หากยังอ่านไม่ได้ให้ใช้คีย์กับรูปแบบครบของเรือนตรงหมายเลขแทนการเดา บางแบบมีเลขเฉพาะช่องหัวและท้ายซึ่งเพียงพอเมื่อมีแผนผังประกอบ แต่ยังไม่ควรเติมเลขจากธรรมเนียมของเรือนอื่น
ตรวจว่าตารางขาเป็นรุ่นและฉบับเดียวกับชิ้นจริงด้วย เพราะอุปกรณ์หน้าตาเหมือนกันอาจใช้หน้าที่ขาต่างกันตามรุ่นย่อย เมื่อพบสีสายไม่ตรงให้บันทึกความขัดแย้ง ไม่แก้ตารางขาตามสีที่เห็นทันที สายอาจเคยเปลี่ยนหรือเอกสารอาจไม่ตรงชุดสาย แต่ทั้งสองกรณีต้องหาหลักฐานเพิ่มก่อนระบุขาใช้งาน

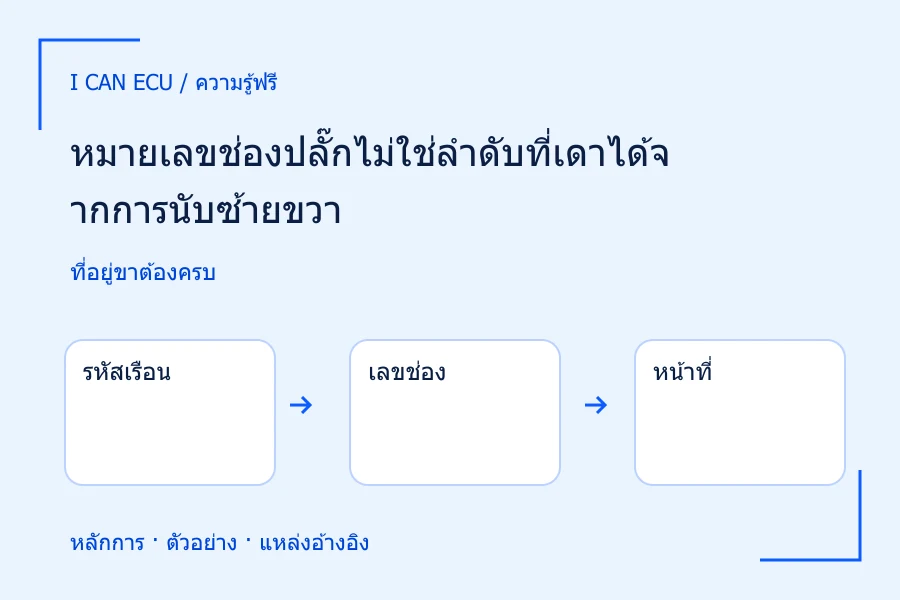

ภาพหลักการควรแสดงลำดับรหัสเรือน หมายเลขช่อง และหน้าที่ ไม่ใช้จำนวนสายเป็นตัวแทนจำนวนช่อง ส่วนภาพตัวอย่างควรเขียนเลขคี่แถวบนเลขคู่แถวล่างและระบุตำแหน่ง 6 ชัดเจน การตรวจภาพกับข้อความต้องให้ผลเดียวกันว่ามีแปดช่อง หกสาย และช่องว่าง 3 กับ 7 โดยไม่เผลอย่อเลขช่องใดทิ้ง
เมื่อเขียนป้ายสาย ให้ใช้หมายเลขช่องตามแบบแทนลำดับวันที่ถอด เพื่อให้ประกอบกลับตรวจด้วยตารางขาได้ แม้ขั้นตอนทำงานจะถอดช่อง 8 ก่อนช่อง 1 ก็ตาม ลำดับการทำงานกับที่อยู่ขาต้องไม่ใช้เลขชุดเดียวกันโดยไม่มีคำกำกับ
