ผังวงจรกับตำแหน่งอุปกรณ์จริงตอบคำถามต่างกันอย่างไร

ผังวงจรจัดอุปกรณ์เพื่อให้เห็นการเชื่อมและหน้าที่ ไม่จำเป็นต้องรักษาระยะหรือทิศเดียวกับการติดตั้งจริง อุปกรณ์ที่วาดติดกันอาจอยู่คนละด้านของรถ ส่วนอุปกรณ์ที่อยู่ข้างกันอาจใช้วงจรคนละชุด การใช้ผังวงจรเป็นแผนที่ตำแหน่งโดยตรงจึงทำให้หาอุปกรณ์ผิดจุดหรือมองข้ามสายร่วมที่ซ่อนอยู่ในชุดสาย

ผังวงจรตอบว่าต่อถึงอะไร

ข้อมูลหลักของผังวงจรคือแหล่งจ่าย โหลด สวิตช์ จุดร่วม และการต่อผ่านขั้วใด เมื่อวาดใหม่โดยรักษาการเชื่อมเดิม ผลของแบบจำลองอุดมคติยังเหมือนเดิม แม้ตำแหน่งสัญลักษณ์บนหน้าจะเปลี่ยน การตรวจอนุกรมขนานจึงต้องดูว่ากระแสมีทางแยกหรือปลายอุปกรณ์ร่วมจุดใด ไม่ใช้ระยะห่างบนกระดาษหรือจำนวนมุมที่เส้นหักเป็นเหตุผล

ตัวเลขข้างสัญลักษณ์ต้องแยกว่าคือค่าทางไฟฟ้า หมายเลขช่อง รหัสอุปกรณ์ หรือรหัสอ้างอิง หากเอาหมายเลขขามาคิดเป็นค่าความต้านทานจะผิดแม้คำนวณถูกตามหลักคณิตศาสตร์ การอ่านตารางกำกับจึงเป็นส่วนของการแปลงผังให้เป็นแบบจำลอง ไม่ใช่งานเสริมหลังได้คำตอบแล้ว

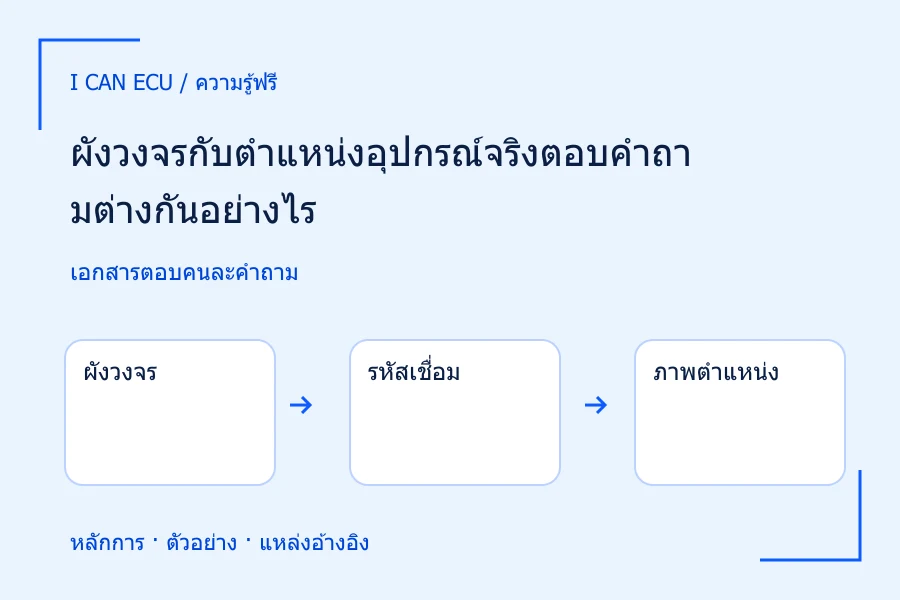

1. 1
   ผังวงจร

   แหล่งจ่าย จุดร่วม ปลั๊ก และโหลด

2. 2
   รหัสเชื่อม

   ใช้รหัสปลั๊กพร้อมหมายเลขช่อง

3. 3
   ภาพตำแหน่ง

   ค้นชิ้นจริงและแนวเดินสายตามเอกสาร

4. 4
   กลับตรวจขา

   เทียบคีย์และมุมมองก่อนระบุสาย

เชื่อมสองภาพด้วยรหัส ไม่ตีความระยะวาดเป็นระยะจริง

แผนผังตำแหน่งตอบว่าต้องหาอยู่ที่ไหน

ภาพตำแหน่งช่วยหาเรือนปลั๊ก จุดยึดสาย อุปกรณ์หรือจุดกราวด์ในพื้นที่จริง อาจมีข้อมูลแนวเดินสายหรือมุมมองประกอบ แต่ไม่ได้แสดงหน้าที่ภายในทุกขั้ว การพบปลั๊กตามตำแหน่งแล้วจึงต้องกลับไปจับรหัสกับผังวงจรและตารางขา ไม่ถือว่าปลั๊กแรกที่อยู่ใกล้โหลดเป็นปลั๊กของวงจรนั้นแน่นอน

ควรเชื่อมเอกสารสองชนิดด้วยรหัสเดียวกัน เช่น รหัสปลั๊กและหมายเลขช่อง หากชื่อจากภาพตำแหน่งไม่ตรงผัง ต้องตรวจรุ่นอุปกรณ์และฉบับเอกสารก่อน แหล่ง Haltech ที่เปิดอ่านแยกหน้าตารางขาและหน้ารวมผังไว้ ซึ่งเป็นตัวอย่างของการค้นข้อมูลเป็นประเภท ไม่ใช่แหล่งระบุตำแหน่งติดตั้งของรถทุกคัน

ตัวอย่างสมมติ: สองโหลดไกลกันแต่มีจุดร่วม

กำหนดแหล่งจ่าย 12 โวลต์ผ่านสายช่วงร่วมที่แทนด้วยตัวต้านทาน 1 โอห์ม แล้วแยกไปโหลด ก และ ข อย่างละ 6 โอห์มกลับศูนย์โวลต์ ในภาพตำแหน่งสมมติ ก อยู่ด้านหน้าและ ข อยู่ด้านหลัง แต่ในผังไฟฟ้าทั้งคู่ขนานจากจุดร่วมเดียวกัน ความต้านทานโหลดรวมเป็น 3 โอห์ม และรวมช่วงสายเป็น 4 โอห์ม

กระแสจากแหล่งจ่ายเท่ากับ 12 ÷ 4 = 3 แอมป์ สายช่วงร่วมตก 3 × 1 = 3 โวลต์ จุดแยกจึงเหลือ 9 โวลต์ โหลดแต่ละตัวรับกระแส 9 ÷ 6 = 1.5 แอมป์ แม้ติดตั้งห่างกัน ผลจากความต้านทานช่วงร่วมกระทบทั้งคู่ การมองแต่ระยะจริงอาจทำให้คิดว่าไม่น่ามีต้นเหตุร่วม ทั้งที่ผังแสดงเส้นทางร่วมชัดเจน

1. 1
   โหลดขนาน

   6 ขนาน 6 = 3 โอห์ม

2. 2
   รวมช่วงสาย

   3 + 1 = 4 โอห์ม; กระแส 3 แอมป์

3. 3
   จุดแยก

   12 − 3 × 1 = 9 โวลต์

4. 4
   แต่ละโหลด

   9 ÷ 6 = 1.5 แอมป์ รวม 3 แอมป์

แบบจำลองสมมติ ไม่ใช่ค่าความต้านทานสายที่ยอมรับ

ย้ายภาพโดยไม่ย้ายจุดร่วม ผลต้องเท่าเดิม

หากวาดโหลด ข มาอยู่ข้าง ก แล้วคงการเชื่อมเดิม ผลยังเป็น 1.5 แอมป์ต่อโหลด ไม่ได้เพิ่มหรือลดตามระยะวาด ในทางกลับกัน ถ้าย้ายเส้นสายช่วงร่วมให้ไปอยู่เฉพาะแขนง ก จะเป็นการเปลี่ยนวงจรจริงในแบบจำลอง ไม่ใช่จัดหน้าภาพเฉย ๆ เพราะ ข จะไม่ได้รับความต้านทานร่วม 1 โอห์มแล้ว ต้องคำนวณใหม่

โจทย์ใช้ความต้านทาน 1 โอห์มเป็นค่าที่กำหนดให้เห็นแรงดันตก ไม่ได้คำนวณจากความยาวสายหน้าหลังและไม่ใช่ค่าที่อนุญาตในรถจริง ระยะติดตั้งจริงมีผลต่อความยาวสายและอาจสัมพันธ์กับความต้านทาน แต่ต้องมีข้อมูลวัสดุ หน้าตัดและเส้นทางก่อน ไม่วัดเซนติเมตรจากรูปผังแล้วแปลงเป็นโอห์ม

วิธีจับคู่เอกสารก่อนตรวจจุดจริง

เลือกโหลดเป้าหมายจากผังวงจร ระบุรหัสปลั๊กและขาที่เกี่ยวข้อง แล้วหาเรือนนั้นในเอกสารตำแหน่ง เมื่อพบชิ้นจริงให้เทียบจุดเด่น เช่น คีย์ จำนวนช่อง และรหัส ไม่ใช้สีเรือนอย่างเดียว จากนั้นกลับมาดูมุมมองตารางขาก่อนระบุตำแหน่งสาย การสลับเอกสารอย่างมีลำดับช่วยป้องกันการตรวจปลั๊กหน้าตาเหมือนกันผิดตัว

หากต้องย่อข้อมูลลงกระดาษ ให้เก็บแผนผังความสัมพันธ์กับแผนที่ตำแหน่งแยกกัน แล้วใช้รหัสเชื่อม ไม่ลากเส้นให้ดูเหมือนเป็นแนวเดินสายจริงถ้ายังไม่มีข้อมูล เพราะผู้อ่านคนต่อไปอาจเข้าใจเส้นที่ย่อเพื่อความสะดวกเป็นแนวสายใต้แผงและรื้อผิดบริเวณ ซึ่งเพิ่มงานโดยไม่เพิ่มหลักฐาน

สิ่งที่ควรสรุปจากตัวอย่างคือทั้งสองโหลดมีส่วนร่วมด้านจ่าย แม้อยู่ไกลกัน ไม่ใช่ว่าความผิดปกติของโหลดสองตัวพร้อมกันต้องมาจากสายร่วมเสมอ ยังมีสาเหตุอื่นที่ต้องตรวจ ภาพหลักการจึงควรแยกคำถามต่อถึงอะไรกับอยู่ที่ไหน ส่วนภาพคำนวณแสดงจุดแยก 9 โวลต์และกระแสรวม 3 แอมป์เพื่อยืนยันความสัมพันธ์ที่กล่าวไว้

ถ้าสองโหลดเสียพร้อมกันและผังแสดงจุดจ่ายร่วม ควรเก็บข้อมูลของโหลดอื่นที่ใช้จุดนั้นด้วย โหลดอื่นที่ยังทำงานเป็นหลักฐานช่วยจำกัดช่วง ไม่ใช่เหตุให้ตัดสายร่วมออกทันที เพราะแต่ละแขนงอาจต้องการกระแสหรือแรงดันต่างกัน
