วงจรสวิตช์ด้านบวกกับด้านกลับอ่านต่างกันอย่างไร

โหลดอาจถูกควบคุมด้วยการตัดด้านจ่ายบวกหรือด้านกลับ กระแสหยุดได้ทั้งสองแบบเมื่อไม่มีเส้นทางอื่น แต่ศักย์ของจุดบนโหลดเทียบขั้วลบจะต่างกัน การวัดขาเดียวแล้วเห็นไฟจึงไม่เพียงพอที่จะบอกว่าโหลดควรทำงาน ต้องทราบว่าสวิตช์อยู่ด้านใดและอีกข้างของโหลดต่อถึงอะไรในสถานะที่กำลังตรวจ

ด้านบวกควบคุมการเข้าถึงแหล่งจ่าย

ในวงจรพื้นฐานที่สวิตช์อยู่ระหว่างขั้วบวกกับโหลด อีกข้างของโหลดต่อทางกลับไว้ เมื่อสวิตช์ปิดหน้าสัมผัส โหลดได้รับแรงดันและมีกระแส เมื่อสวิตช์เปิด ด้านจ่ายของโหลดไม่ได้รับไฟจากแหล่งจ่ายผ่านทางเดิม ถ้าโหลดเป็นตัวต้านทานและทางกลับสมบูรณ์ ศักย์ทั้งสองข้างของโหลดในสภาวะคงตัวจะอยู่ใกล้จุดทางกลับตามแบบจำลอง

คำว่าใกล้ต้องสัมพันธ์กับวงจรจริง เพราะอาจมีทางดึงสัญญาณ การรั่ว หรือวงจรภายในอื่นที่ย่อไม่แสดงอยู่ แบบจำลองง่ายมีไว้แยกตำแหน่งสวิตช์ ไม่ควรนำศักย์ศูนย์ทุกจุดขณะหยุดไปใช้เป็นกฎกับโหลดอิเล็กทรอนิกส์ทุกชนิด ต้องอ่านผังและเงื่อนไขภายในที่ผู้ผลิตระบุด้วย

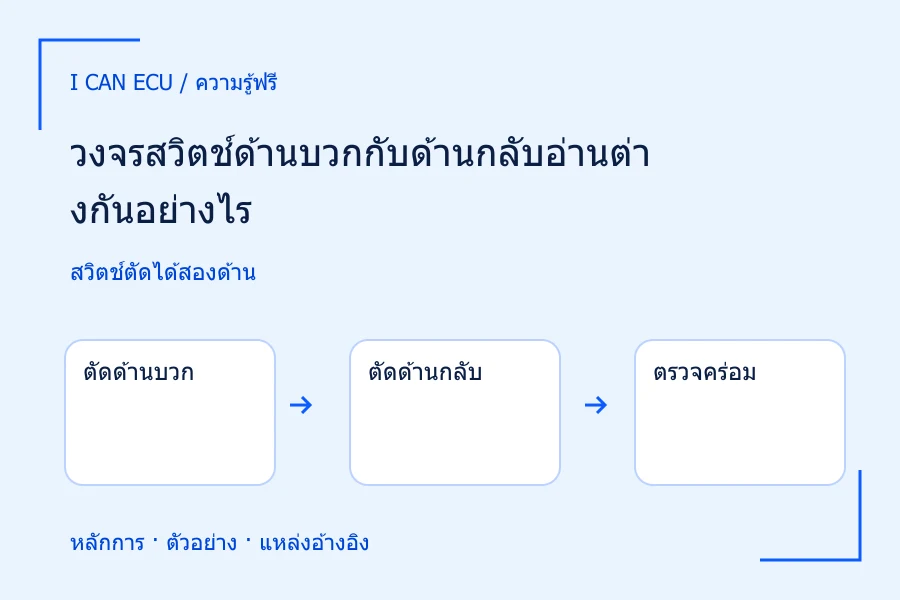

1. 1
   ตัดด้านบวก

   สวิตช์แยกแหล่งจ่ายก่อนเข้าโหลด

2. 2
   ตัดด้านกลับ

   โหลดด้านหนึ่งยังต่อกับไฟบวก

3. 3
   ตรวจคร่อม

   ใช้ศักย์ขาแรกหักขาที่สอง

4. 4
   ตรวจสถานะ

   ค่าศักย์ต้องผูกกับคำสั่งสวิตช์

หลักการของโหลดตัวต้านทาน ไม่มีทางอื่นในแบบจำลอง

ด้านกลับยังทิ้งด้านหนึ่งของโหลดไว้กับไฟบวก

เมื่อสวิตช์อยู่หลังโหลดก่อนกลับขั้วลบ ด้านจ่ายของโหลดอาจต่อไฟบวกอยู่ตลอด แม้สวิตช์เปิดและโหลดหยุด อีกด้านของโหลดตัวต้านทานอุดมคติจะถูกดึงผ่านตัวโหลดขึ้นมาใกล้ไฟบวกด้วย จึงอาจวัดทั้งสองข้างเทียบขั้วลบได้ค่าเท่ากันและไม่มีแรงดันคร่อมโหลด ความเหมือนของศักย์สองข้างต่างหากที่อธิบายว่าไม่มีพลังงานส่งให้โหลดในแบบจำลอง

การพบไฟบวกที่ขาด้านกลับจึงไม่ได้หมายความว่าสายนั้นแตะไฟบวกโดยผิดปกติเสมอ อาจเป็นพฤติกรรมที่คาดได้เมื่อวงจรถูกตัดด้านกลับ ต้องดูสถานะสั่งงานก่อนสรุป หากผู้ตรวจคิดว่าสายด้านกลับต้องเป็นศูนย์โวลต์ทุกเวลา อาจตีความวงจรที่หยุดตามคำสั่งเป็นความผิดปกติและแก้สายที่ไม่ได้เสีย

ตัวอย่างสมมติของโหลดเดียวกันสองแบบ

กำหนดแหล่งจ่าย 12 โวลต์ โหลดตัวต้านทาน 6 โอห์ม จุด ก เป็นขาโหลดด้านใกล้บวกและ ข เป็นขาด้านใกล้ลบ ให้สวิตช์และสายอุดมคติ เมื่อปิดหน้าสัมผัส ไม่ว่าสวิตช์อยู่ด้านใด ก เท่ากับ 12 โวลต์ ข เท่ากับ 0 โวลต์ แรงดันคร่อม ก ถึง ข เป็น 12 โวลต์ กระแสเท่ากับ 12 ÷ 6 = 2 แอมป์

เมื่อเปิดสวิตช์ด้านบวก ก และ ข เป็น 0 โวลต์ในโจทย์ จึงคร่อมโหลด 0 โวลต์ แต่เมื่อเปิดสวิตช์ด้านกลับ ก และ ข เป็น 12 โวลต์ทั้งคู่ จึงคร่อมโหลด 12 − 12 = 0 โวลต์เหมือนกัน กระแสเป็นศูนย์ทั้งสองแบบ แม้ผลวัดจุด ก เทียบขั้วลบต่างกันถึง 12 โวลต์

1. 1
   ต่อครบ

   ก12 ข0: แรงดัน12โวลต์ กระแส2แอมป์

2. 2
   เปิดด้านบวก

   ก0 ข0: 0−0=0โวลต์

3. 3
   เปิดด้านกลับ

   ก12 ข12: 12−12=0โวลต์

4. 4
   กระแสขณะหยุด

   0 ÷ 6 = 0 แอมป์ทั้งสองแบบ

ตัวเลขสมมติ วัดโดยไม่รบกวนวงจร

วัดคร่อมโหลดช่วยแยกศักย์ออกจากการทำงาน

ถ้าบันทึกเพียง ก มี 12 โวลต์ จะยังแยกกรณีโหลดทำงานกับกรณีตัดด้านกลับไม่ได้ ต้องมี ข หรือค่าคร่อม ก–ข ร่วมกับสถานะสวิตช์ การเปรียบเทียบค่าที่มีจุดอ้างอิงต่างกันโดยไม่บอกอาจสร้างความขัดแย้งลวง เช่น คนหนึ่งวัดคร่อมโหลดได้ศูนย์ อีกคนวัดขากับลบได้ 12 ทั้งคู่ถูกได้ในสถานะตัดด้านกลับเดียวกัน

เครื่องวัดจริงมีความต้านทานอินพุตและอาจสร้างเส้นทางกระแสเล็กน้อย โดยเฉพาะจุดที่เดิมไม่มีทางกำหนดศักย์ โจทย์นี้ถือการวัดไม่รบกวนวงจรและโหลดเป็นตัวต้านทานธรรมดา จึงใช้ค่าที่คำนวณเพื่อฝึกความต่างศักย์ ไม่ใช้เป็นค่าผ่านหรือวิธีทดสอบขากล่องโดยไม่อ่านข้อกำหนดเครื่องมือและอุปกรณ์

การควบคุมจริงอาจเป็นอิเล็กทรอนิกส์

สัญลักษณ์สวิตช์ในแบบจำลองอาจแทนทรานซิสเตอร์หรือส่วนควบคุมภายในที่มีวงจรป้องกันและการตรวจโหลด การเห็นขาควบคุมไม่ได้อนุญาตให้นำไปแตะบวกหรือลบเพื่อทดสอบ โดยเฉพาะเอาต์พุตของกล่อง ต้องใช้วิธีที่ผู้ผลิตกำหนด การต่อข้ามอาจทำให้โหลดทำงานผิดจังหวะหรือทำลายส่วนควบคุมโดยไม่เพิ่มความชัดเจนในการวินิจฉัย

ข้อมูลสีสายหรือคำว่ากราวด์ควรใช้ตามหน้าที่เฉพาะระบบ แหล่ง Haltech ที่เปิดอ่านแยกสายเลี้ยงกับทางกลับ เป็นตัวอย่างให้เห็นว่าต้องอ่านคำอธิบายหน้าที่ ไม่ใช่ต้นแบบสำหรับต่อทุกวงจรเหมือนกัน หากเป็นทางกลับสัญญาณและทางกลับกำลังต้องไม่รวมกันเพราะชื่อคล้าย โดยไม่มีผังรองรับการเชื่อม

ในการตรวจทานให้เขียนศักย์ ก ข และผลลบ ก−ข ไว้ด้วยกัน พร้อมคำว่าปิดหรือเปิดหน้าสัมผัส ตัวอย่างทั้งสองแบบจะเห็นว่าขณะหยุดได้ศูนย์คร่อมโหลดเท่ากันแต่ระดับศักย์เทียบลบต่างกัน การเก็บข้อมูลครบเช่นนี้ทำให้คำอธิบายตอบได้ว่าโหลดหยุดเพราะลูปถูกตัดที่ใด โดยไม่สรุปผิดจากการพบไฟที่ขาเดียว

ถ้าเปรียบเทียบแรงดันคร่อมสวิตช์ด้วย ในสถานะเปิดของทั้งสองแบบ สวิตช์อุดมคติรับความต่างศักย์ 12 โวลต์ ขณะที่โหลดรับศูนย์ ผลรวมยังเท่ากับแหล่งจ่าย จึงเป็นการตรวจสมดุลที่ยืนยันว่าการไม่มีแรงดันคร่อมโหลดไม่ได้หมายถึงไม่มีแรงดันอยู่ที่ใดในวงจร
