แคลมป์ที่ไม่หนีบสายแต่ยังแสดงกระแสเล็กน้อยไม่ได้หมายความว่ามีกระแสล่องหนไหลอยู่ในปากแคลมป์เสมอไป ค่านี้อาจเป็นออฟเซตของหัววัดและทางวัด เมื่อกระแสที่สนใจมีขนาดใกล้ออฟเซต การนำตัวเลขหน้าจอไปตัดสินโดยไม่ตรวจศูนย์จะเสี่ยงตีความผิดมาก บทความนี้อธิบายการประเมินศูนย์ของเครื่องที่รองรับกระแสตรง โดยใช้ชุดทดลองแรงดันต่ำและตัวเลขสมมติ ไม่ใช้ตัวเลขใดเป็นเกณฑ์กระแสพักของรถ
การตั้งศูนย์แก้อะไรและไม่ได้แก้อะไร
มองผลอ่านอย่างง่ายเป็นค่ากระแสจริงที่ผ่านการขยาย บวกออฟเซต และบวกเสียงรบกวน การตั้งศูนย์ทั่วไปหักค่าพื้นฐานในขณะที่ไม่มีกระแสผ่านตัวนำในปากแคลมป์ แต่ไม่ได้รับรองความถูกต้องของอัตราขยาย ไม่ขยายแบนด์วิดท์ และไม่ทำให้หัววัดที่มีพิกัดสูงมากกลายเป็นเครื่องวัดกระแสเล็กที่แม่นยำโดยอัตโนมัติ แม้หน้าจอแสดงศูนย์หลังปรับ ก็ยังต้องอ่านข้อกำหนดช่วงกระแส ความละเอียด และความคลาดเคลื่อน
หัววัดกระแสตรงบางหลักการมีการเลื่อนตามอุณหภูมิและเวลา ผู้ผลิตบางรุ่นจึงมีระบบชดเชยศูนย์อัตโนมัติ แต่ไม่ควรนำความสามารถนั้นไปเหมารวมกับแคลมป์ทุกตัว แคลมป์ที่ใช้หลักการหม้อแปลงกระแสอย่างเดียวไม่สามารถวัดส่วนกระแสตรงคงที่ได้ การมีปุ่มศูนย์หรือโหมดแรงดันกระแสตรงบนเครื่องไม่ได้ยืนยันว่าปากแคลมป์วัดกระแสตรงได้ ต้องตรวจข้อกำหนดของฟังก์ชันกระแสโดยเฉพาะ

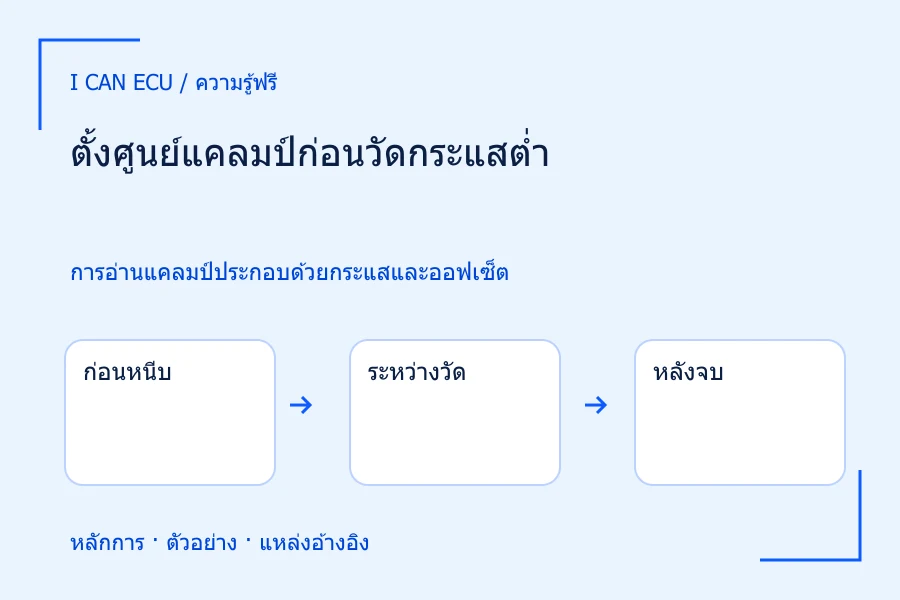

- ก่อนหนีบ
ตรวจค่าพื้นฐานเมื่อไม่มีตัวนำในหัววัดตามคู่มือ
- ระหว่างวัด
ค่าที่อ่านรวมผลกระแส ออฟเซ็ต และผลของสภาพแวดล้อม
- หลังจบ
ตรวจศูนย์ซ้ำในเงื่อนไขที่เทียบกันได้
- ขอบผล
ถ้าศูนย์เลื่อน ต้องรายงานและตรวจใหม่ ไม่หักค่าโดยเดารูปดริฟต์
การตั้งศูนย์ครั้งเดียวไม่ยืนยันว่าศูนย์คงเดิมตลอดการบันทึก
ตัวอย่างสมมติ: ค่า 0.18 A อาจมีออฟเซต 0.08 A รวมอยู่
สมมติชุดทดลองมีโหลดคงที่ แคลมป์ยังไม่หนีบตัวนำอ่านได้ +0.08 A จากนั้นเมื่อหนีบสายเพียงเส้นเดียวอ่าน +0.18 A ถ้าออฟเซตคงเดิมจริง ผลต่างคือ 0.10 A แต่ยังไม่ควรแก้รายงานย้อนหลังด้วยการลบ 0.08 A แล้วจบทันที เพราะระหว่างเคลื่อนหัววัดอุณหภูมิ ทิศทาง และสนามภายนอกอาจเปลี่ยนได้ วิธีที่ตรวจได้ดีกว่าคือบันทึกค่าพื้นฐาน ตั้งศูนย์ตามคู่มือ แล้วเริ่มการวัดชุดใหม่พร้อมตรวจศูนย์หลังจบ
สมมติหลังตั้งศูนย์วัดได้ +0.10 A แต่เมื่อถอดหัววัดออกในตอนท้ายกลับอ่าน +0.03 A ผลนี้แสดงว่าศูนย์ไม่คงที่ตลอดชุดวัด การอ้างกระแส 0.10 A อย่างแน่นอนจึงไม่เหมาะ ควรรายงานค่าศูนย์ก่อนหลังและทำซ้ำเมื่อเครื่องกับสภาพแวดล้อมนิ่งขึ้น การใช้ค่าเฉลี่ยศูนย์ต้นท้ายหักทั้งบันทึกจะสมเหตุสมผลได้ก็ต่อเมื่อมีหลักฐานว่าการเลื่อนเป็นไปตามแบบจำลองนั้น ไม่ใช่ทำเพราะช่วยให้ตัวเลขดูเรียบ
นำไปใช้จัดลำดับก่อนเริ่มบันทึกกระแส
- ตรวจว่าเครื่องและย่านรองรับกระแสตรงขนาดที่สนใจ รวมทั้งอุปกรณ์อ่านค่าที่ต่อกับหัววัดถ้ามี
- ทำให้หัววัดอยู่ในสภาพแวดล้อมใช้งานตามเวลาที่คู่มือกำหนด ตรวจปากแคลมป์ว่าปิดได้สนิทและไม่มีสิ่งสกปรกตามวิธีดูแลของผู้ผลิต
- วางหัววัดในท่าที่ใกล้เคียงการใช้งานโดยไม่มีตัวนำที่มีกระแสอยู่ในปาก บันทึกค่าก่อนปรับ แล้วตั้งศูนย์ด้วยวิธีที่ระบุสำหรับรุ่นนั้น
- หนีบตัวนำหุ้มฉนวนเพียงเส้นที่ต้องการวัด กำหนดทิศบวกและตำแหน่งสายให้ซ้ำได้ พร้อมยึดหัววัดไม่ให้เคลื่อนระหว่างบันทึก
- จบชุดวัดแล้วตรวจศูนย์อีกครั้งภายใต้ท่าและตำแหน่งใกล้เคียงเดิม บันทึกก่อนปรับใหม่เพื่อรักษาหลักฐานการเลื่อน
ถ้าหัววัดต่อออสซิลโลสโคป ต้องตรวจทั้งศูนย์ของหัววัดและการตั้งช่องอ่านค่า โหมดที่ตัดส่วนกระแสตรงออกอาจทำให้กราฟอยู่ใกล้ศูนย์ทั้งที่มีกระแสคงที่จริง การปรับตำแหน่งเส้นบนจอเป็นเพียงการเลื่อนการแสดงผล ไม่เหมือนการตั้งศูนย์หัววัด อีกจุดที่ต้องบันทึกคือความไว เช่น หน่วยแรงดันต่อแอมแปร์ เพื่อไม่ให้ออฟเซตแรงดันถูกแปลงเป็นกระแสผิดสเกล
- ทิศแรก
x1 = +0.14 A = I + b
- ทิศกลับ
x2 = −0.10 A = −I + b
- หากระแส
I = (0.14 − (−0.10))/2 = 0.12 A
- หาออฟเซ็ต
b = (0.14 + (−0.10))/2 = 0.02 A
ตัวอย่างสมมติใช้กระแสคงที่และออฟเซ็ตที่ไม่เปลี่ยนระหว่างกลับทิศ
ทดลองกลับทิศเพื่อแยกส่วนที่เปลี่ยนเครื่องหมาย
ในชุดทดลองแรงดันต่ำที่กระแสคงที่และสามารถจัดตำแหน่งหัววัดได้อย่างปลอดภัย สมมติวัดทิศปกติได้ x1 = +0.14 A แล้วกลับทิศหัววัดโดยคงขนาดกระแสได้ x2 = −0.10 A ถ้าอัตราขยายถูกต้องและออฟเซตไม่เปลี่ยน จะมี x1 = I + b และ x2 = −I + b ดังนั้น I = (x1 − x2)/2 = 0.12 A ส่วน b = (x1 + x2)/2 = 0.02 A ตัวอย่างนี้แสดงว่าการกลับทิศช่วยตรวจส่วนออฟเซตที่ไม่กลับเครื่องหมายได้
อย่างไรก็ตาม การกลับหัววัดอาจเปลี่ยนความไวต่อสนามภายนอกหรือตำแหน่งสาย และโหลดอาจเปลี่ยนระหว่างครั้ง จึงควรสลับลำดับทิศปกติ กลับทิศ แล้วกลับมาทิศปกติอีกครั้ง หากค่าครั้งที่สามไม่ใกล้ครั้งแรก ข้อตั้งต้นว่าทุกอย่างคงที่ไม่ผ่าน การคำนวณแยก b จึงยังไม่เชื่อถือ วิธีนี้เป็นการตรวจความสอดคล้องของชุดทดลอง ไม่ใช่การสอบเทียบและไม่ทดแทนเครื่องอ้างอิง
ข้อผิดพลาดที่ทำให้ศูนย์สวยแต่กระแสผิด
การกดศูนย์แบบหักค่าขณะที่หนีบสายซึ่งมีกระแสไหลอยู่จะนำกระแสนั้นเป็นฐานใหม่ ผลต่อจากนั้นเป็นการเปลี่ยนเทียบฐาน ไม่ใช่กระแสสัมบูรณ์ ยกเว้นระบบชดเชยภายในเฉพาะรุ่นที่คู่มือระบุไว้ชัดเจน อีกกรณีคือหนีบสายไปและกลับพร้อมกัน สนามจากสองเส้นหักล้างกันได้ ทำให้ค่าต่ำทั้งที่โหลดกินกระแสอยู่ การตั้งศูนย์ซ้ำไม่แก้การเลือกตัวนำผิด
อย่าใช้ค่าความละเอียดหน้าจอเป็นขอบเขตความผิดพลาดทั้งหมด สมมติสเปกในย่านหนึ่งมีส่วนคงที่ ±0.05 A การอ่านได้ 0.01 A ไม่ได้แปลว่าวัดกระแส 0.01 A ได้อย่างมีความหมายเท่ากันทุกเครื่อง เช่นเดียวกับการเลื่อนศูนย์ 0.03 A ซึ่งอาจเล็กสำหรับกระแสหลายแอมแปร์ แต่ใหญ่เมื่อใช้แยก 0.04 A ออกจาก 0.06 A ต้องเลือกระบบวัดให้เหมาะกับผลต่างที่ต้องการพิสูจน์
ตรวจสอบด้วยกระแสอ้างอิงและรายงานศูนย์ควบคู่ผล
ใช้ชุดโหลดตัวต้านทานแรงดันต่ำที่ทราบค่าความต้านทานและกำลังทนได้เป็นการตรวจเบื้องต้น โดยวัดแรงดันถึงโหลดจริงแล้วคำนวณ I = V/R พร้อมคำนึงถึงความคลาดเคลื่อนตัวต้านทานและอุณหภูมิ หากผลต่างมากกว่าที่อธิบายได้จากข้อกำหนด ให้ตรวจย่าน ความไว ทิศ และศูนย์ก่อนสรุปว่าโหลดผิด การทดสอบหลายระดับช่วยแยกแนวโน้มออฟเซตคงที่ออกจากความผิดพลาดอัตราขยายได้ดีกว่าทดสอบที่จุดเดียว
รายงานควรมีค่าศูนย์ก่อนตั้ง หลังตั้ง และหลังสิ้นสุด พร้อมเวลาบันทึก ย่าน และทิศหัววัด ถ้าชุดข้อมูลยาวและไม่สามารถตรวจศูนย์ระหว่างทางได้ ให้ระบุข้อจำกัดนั้น ไม่ลากเส้นชดเชยจากการคาดเดา ข้อสรุปว่าพบการเปลี่ยนกระแสควรพิจารณาขนาดการเปลี่ยนเทียบกับทั้งเสียงรบกวน ข้อกำหนดเครื่อง และการเลื่อนศูนย์ที่สังเกตได้
