แยกความต้านทานสายวัดออกจากชิ้นงานขนาดเล็ก

เมื่อชิ้นงานมีความต้านทานต่ำ ค่าของสายวัดที่เคยมองข้ามอาจกลายเป็นส่วนใหญ่ของผลอ่าน การแตะปลายโพรบเข้าหากันแล้วไม่ได้ศูนย์จึงเป็นข้อมูลที่ต้องประเมิน ไม่ใช่เหตุให้หักตัวเลขนั้นออกทุกงานโดยไม่ดูเงื่อนไข บทความนี้อธิบายการแยกค่าพื้นฐานของสายจากชิ้นงานบนโต๊ะทดลอง และข้อจำกัดเมื่อหน้าสัมผัสหรืออุณหภูมิเปลี่ยนหลังตั้งค่าอ้างอิง

การวัดสองสายรวมแรงดันตกของทางจ่ายกระแสทดสอบ

ในการวัดความต้านทานแบบสองสาย กระแสทดสอบไหลผ่านสายจากมิเตอร์ ชิ้นงาน และสายกลับ ส่วนแรงดันที่เครื่องใช้คำนวณครอบคลุมทั้งเส้นทาง ในแบบจำลองเชิงเส้นจึงอ่านได้ Rชิ้นงาน + Rสายไป + Rสายกลับ + Rหน้าสัมผัสที่อยู่ในทางวัด เมื่อชิ้นงานมีค่าเป็นกิโลโอห์ม ส่วนเพิ่มเล็กอาจไม่มีนัยสำคัญ แต่ถ้าชิ้นงานอยู่ระดับเศษโอห์มต้องประเมินอย่างจริงจัง

ค่าที่ได้เมื่อแตะปลายโพรบกันประกอบด้วยทั้งสายและหน้าสัมผัสของปลายทั้งสอง การนำไปหักจากการหนีบชิ้นงานจึงตั้งสมมติฐานว่าค่าส่วนที่ไม่ต้องการเท่าเดิม แต่หน้าสัมผัสระหว่างปลายโพรบสองอันอาจไม่เหมือนหน้าสัมผัสโพรบกับชิ้นงาน หากแรงกด พื้นที่สัมผัส หรือความสะอาดต่างกัน การหักค่าจะเหลือความผิดพลาดที่ยังไม่ได้แก้

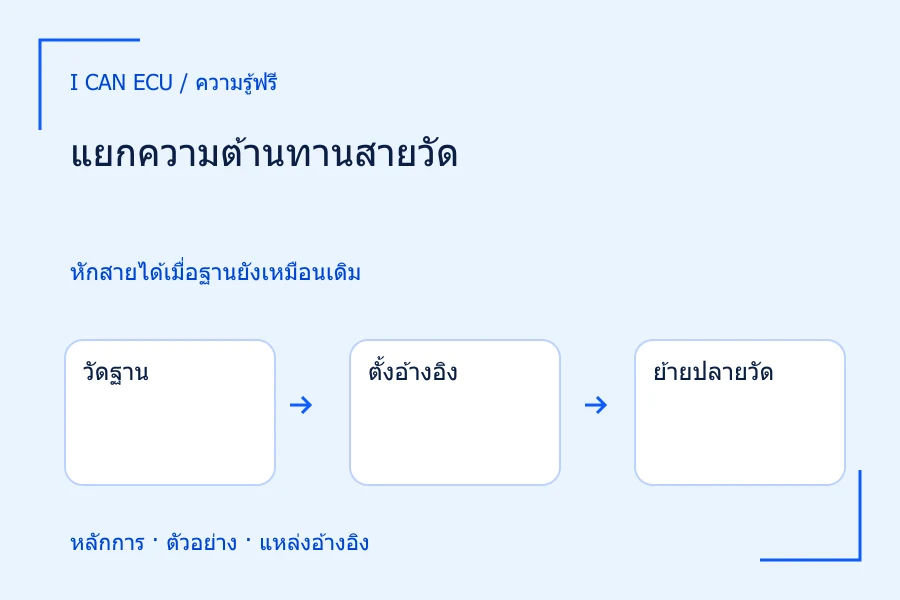

1. 1
   วัดฐาน

   สายและจุดสัมผัสสร้างส่วนเพิ่มในการวัดสองสาย

2. 2
   ตั้งอ้างอิง

   เครื่องเก็บส่วนที่ต้องการหักในสภาวะนั้น

3. 3
   ย้ายปลายวัด

   หน้าสัมผัสใหม่อาจเปลี่ยนฐาน

4. 4
   ตรวจกลับ

   วัดฐานหลังจบก่อนเชื่อผลต่างขนาดเล็ก

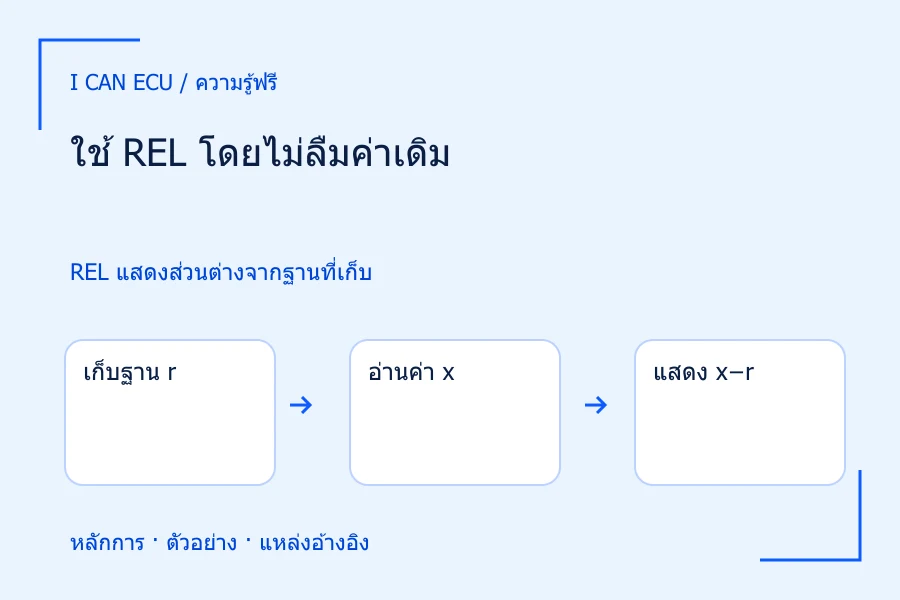

REL ไม่ติดตามความเปลี่ยนแปลงของหน้าสัมผัสให้โดยอัตโนมัติ

ตัวอย่างสมมติ: หักค่าถูกเมื่อเงื่อนไขคงที่

สมมติสายไปกลับและส่วนสัมผัสที่ต้องการหักรวมกันคงที่ 0.28 Ω ส่วนชิ้นงานจริง 0.42 Ω มิเตอร์แบบอุดมคติจะอ่าน 0.70 Ω เมื่อวัดชิ้นงาน หากการตั้งอ้างอิงวัดได้ 0.28 Ω และส่วนนี้คงเดิม การหัก 0.70−0.28 ให้ 0.42 Ω จึงมีเหตุผล ในกรณีนี้การใช้ค่าดิบ 0.70 Ω ตัดสินชิ้นงานจะทำให้ประเมินสูงเกินประมาณ 66.7% ของค่า 0.42 Ω

แต่ถ้าหลังตั้งอ้างอิงหน้าสัมผัสเพิ่มอีก 0.06 Ω ผลดิบกลายเป็น 0.76 Ω การหักค่าเดิมให้ 0.48 Ω ซึ่งยังสูงกว่าชิ้นงานจริงประมาณ 14.3% จออาจดูเหมือนชดเชยแล้วเพราะมีสัญลักษณ์ REL แต่สมมติฐานพื้นฐานไม่คงเดิม การตรวจความนิ่งของค่าฐานก่อนและหลังจึงมีความหมายมากกว่ากดหักค่าเพียงครั้งเดียว

เตรียมทางต่อให้ซ้ำได้ก่อนปรับศูนย์

เลือกสายและหัวจับที่เหมาะกับชิ้นงาน ตรวจการชำรุดและขั้วเสียบหลวมตามคู่มือก่อนเริ่ม หากเป้าหมายคือเปรียบเทียบชิ้นงานหลายชิ้น ควรทำตำแหน่งและลักษณะการหนีบให้ซ้ำได้ การใช้มือกดปลายแหลมแรงไม่เท่ากันในแต่ละครั้งอาจสร้างการกระจายที่มากกว่าผลต่างที่กำลังหา การปรับศูนย์ซ้ำทุกครั้งไม่สามารถแก้ผลที่เปลี่ยนระหว่างการแตะจริงได้ทั้งหมด

1. แยกชิ้นงานจากแหล่งพลังงานและจัดการประจุค้างตามวิธีที่เหมาะก่อนวัดความต้านทาน
2. ต่อชุดสายที่จะใช้จริงให้ครบ รวมหัวแปลง แล้ววัดค่าฐานด้วยการเชื่อมปลายตามวิธีของเครื่อง
3. ทำซ้ำการสัมผัสฐานหลายครั้งเพื่อดูช่วงการกระจาย ถ้ายังไม่นิ่งให้แก้การต่อก่อนหักค่า
4. จดค่าฐานและย่าน จากนั้นใช้โหมดหักค่าอ้างอิงหรือคำนวณหักภายหลังอย่างมีบันทึก
5. วัดชิ้นงานโดยไม่เปลี่ยนสายหรือย่านโดยไม่จำเป็น แล้วตรวจฐานซ้ำหลังจบชุดเพื่อดูว่าคงเดิมหรือไม่

หากจำเป็นต้องเปลี่ยนหัวแปลงหรือความยาวสาย ให้ถือว่าเป็นชุดวัดใหม่และตรวจฐานใหม่ ไม่ใช้ค่าที่บันทึกเมื่อวันก่อนโดยไม่ยืนยัน อีกกรณีคือเครื่องเปลี่ยนย่านอัตโนมัติและกระแสทดสอบต่างจากเดิม หน้าสัมผัสที่ไม่เป็นเชิงเส้นอาจตอบต่าง จึงต้องบันทึกย่านและตรวจว่าคุณสมบัติหักค่าอ้างอิงทำงานอย่างไรเมื่อเปลี่ยนฟังก์ชันหรือย่าน

1. 1
   ฐานแรก

   สายและจุดสัมผัสรวม 0.28 Ω

2. 2
   ค่าดิบแรก

   0.42 + 0.28 = 0.70 Ω หักฐานแล้วได้ 0.42 Ω

3. 3
   สัมผัสเพิ่ม

   หากเพิ่ม 0.06 Ω ค่าดิบเป็น 0.76 Ω

4. 4
   หักฐานเดิม

   ได้ 0.48 Ω สูงกว่าชิ้นจริงประมาณ 14.3%

ตัวอย่างสมมติแสดงความผิดพลาดที่เหลือหลังชดเชย

ตัวอย่างสมมติของการกระจายที่ทำให้ผลต่างยังไม่ชัด

สมมติแตะฐานห้าครั้งได้ 0.24, 0.28, 0.25, 0.29 และ 0.26 Ω ช่วงต่างสูงสุดถึงต่ำสุดคือ 0.05 Ω หากต้องแยกชิ้น A กับ B ที่คาดต่างกันเพียง 0.02 Ω ระบบการสัมผัสนี้ยังน่าสงสัย แม้ค่าเฉลี่ยฐานคำนวณได้ 0.264 Ω ก็ไม่ได้รับรองว่าหน้าสัมผัสครั้งถัดไปมีค่านั้น การใช้ค่าเฉลี่ยหักแล้วแสดงผลสามตำแหน่งจึงอาจดูละเอียดเกินหลักฐาน

ทางเลือกที่มีเหตุผลคือปรับวิธียึดให้ซ้ำได้ เลือกเครื่องและช่วงที่เหมาะ หรือเปลี่ยนเป็นการวัดสี่สายเมื่อจำเป็น ไม่เพิ่มแรงกดจนชิ้นงานเสียรูปเพื่อให้ตัวเลขนิ่ง หากผลชิ้นงานเปลี่ยนตามการขยับหัวจับต้องแยกก่อนว่าเป็นจุดสัมผัสของเครื่องหรือรอยต่อที่เป็นตัวชิ้นงานเอง เพราะกรณีหลังอาจเป็นปริมาณที่ตั้งใจจะวัดและไม่ควรถูกหักทิ้ง

ข้อผิดพลาดที่การหักค่าไม่สามารถแก้

การหักค่าคงที่ไม่แก้สัดส่วนความผิดพลาดของเครื่องทั้งหมด ไม่แก้ความร้อนที่ทำให้ชิ้นงานเปลี่ยนค่า และไม่กำจัดแรงดันเทอร์โมอิเล็กทริกที่เกิดจากจุดต่อวัสดุต่างชนิดซึ่งอุณหภูมิไม่เท่ากันโดยอัตโนมัติ เมื่อวัดโอห์มต่ำ เครื่องกำลังตรวจแรงดันเล็กมากจากกระแสทดสอบ ผลรบกวนระดับเล็กจึงอาจมีนัยสำคัญแม้ตัวเลขชดเชยสายดูสมเหตุสมผล

ค่าหลังหักติดลบไม่ได้หมายความว่าชิ้นส่วนธรรมดามีความต้านทานติดลบ อาจเป็นเพราะค่าฐานที่ตั้งมากกว่าส่วนที่เหลือจริงหรือมีออฟเซตและเสียงรบกวน อย่าแก้รายงานด้วยการบังคับค่าติดลบทุกค่าเป็นศูนย์ เพราะจะซ่อนข้อมูลเรื่องความไม่แน่นอน ให้เก็บค่าดิบ ค่าฐาน และผลหลังหักไว้ แล้วประเมินว่าวิธีวัดเหมาะกับระดับที่ต้องการหรือไม่

ตรวจสอบผลโดยเทียบมาตรฐานและติดตามค่าฐาน

ใช้ตัวต้านทานอ้างอิงค่าต่ำที่ทราบค่าและขอบเขตของมันบนชุดทดลอง วัดก่อนและหลังหักฐานพร้อมดูความต่างกับค่าอ้างอิง หากผลดีเฉพาะค่าหนึ่งแต่เบี่ยงอีกค่ามาก อาจมีประเด็นความแม่นยำหรือกระแสทดสอบเพิ่มเติม การตรวจด้วยชิ้นเดียวไม่ใช่การสอบเทียบทุกย่าน แต่ช่วยชี้ว่าการหักฐานทำงานตามเจตนาในชุดนี้หรือไม่

รายงานควรแสดงค่าดิบ 0.70 Ω ค่าฐาน 0.28 Ω และผลหัก 0.42 Ω พร้อมการตรวจฐานหลังจบ หากฐานเลื่อนไปมากควรทำชุดใหม่หรือระบุขอบเขตของผล ไม่เลือกเฉพาะครั้งที่ใกล้ค่าคาด การรักษาข้อมูลทั้งสามทำให้คนอ่านแยกผลชดเชยจากค่าที่เครื่องอ่านจริงได้ และลดโอกาสนำค่าหักไปใช้กับชุดสายอีกแบบในภายหลัง
