ค่าต่ำสุดสูงสุดของมิเตอร์จับเหตุการณ์สั้นได้แค่ไหน

ฟังก์ชันเก็บค่าต่ำสุดและสูงสุดช่วยติดตามการเปลี่ยนแปลงโดยไม่ต้องเฝ้าจอ แต่ค่าที่เก็บขึ้นกับความเร็วและวิธีประมวลผลของเครื่อง เหตุการณ์ที่สั้นมากอาจถูกเฉลี่ยจนเล็กลงหรือเกิดระหว่างช่วงที่เครื่องไม่ได้จับ การเห็นค่าสูงสุดกับต่ำสุดใกล้กันจึงยังไม่พิสูจน์ว่าสัญญาณนิ่งทุกขณะ ต้องตรวจว่าฟังก์ชันนั้นรองรับระยะเหตุการณ์ที่กำลังหาได้หรือไม่

ค่าปลายสุดของผลอ่านต่างจากยอดของสัญญาณ

MIN MAX อาจเก็บค่าปลายสุดของการอ่านตามรอบวัด ขณะที่ Peak บางรุ่นมีทางจับยอดหรือวิธีเก็บเร็วต่างหาก ชื่อเมนูจึงไม่บอกโครงสร้างครบ ต้องดูเวลาตอบสนอง ความแม่นยำ และเงื่อนไขของโหมด เครื่องหนึ่งอาจมีจออัปเดตช้าแต่เก็บยอดภายในเร็วกว่า ส่วนอีกเครื่องอาจเก็บตามค่าที่ประมวลผลแล้ว จึงห้ามใช้จำนวนครั้งจอเปลี่ยนแทนความเร็วภายในทันที

เวลาตอบสนองที่ผู้ผลิตให้มักสัมพันธ์กับระยะที่สัญญาณต้องอยู่ระดับใหม่เพื่อให้เครื่องบันทึกได้ภายในเงื่อนไข ไม่ใช่คำรับรองว่ายอดทุกความกว้างจะถูกจับเต็มขนาด หากย้ายจากโหมดปกติไปโหมดเร็วอาจมีข้อกำหนดความผิดพลาดเปลี่ยนด้วย การเลือกต้องชั่งทั้งระยะเหตุการณ์และขนาดผลต่างที่ต้องพิสูจน์

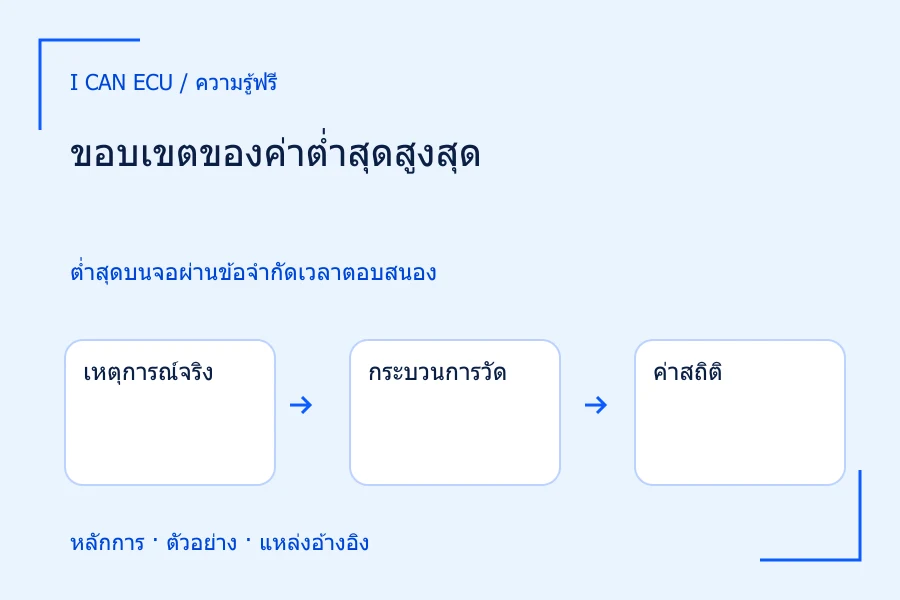

1. 1
   เหตุการณ์จริง

   แรงดันอาจลดสั้นกว่าหน้าต่างของการวัด

2. 2
   กระบวนการวัด

   การเฉลี่ยและช่วงห่างอาจลดขนาดหรือพลาดเหตุการณ์

3. 3
   ค่าสถิติ

   ต่ำสุดของค่าที่วัดได้ไม่จำเป็นต้องเท่าต่ำสุดของคลื่นจริง

4. 4
   พิสูจน์

   ทดสอบกับพัลส์อ้างอิงใกล้ระยะที่สนใจก่อนใช้หลักฐานลบ

MIN MAX และ Peak อาจเก็บคนละปริมาณ ต้องอ่านเงื่อนไขของรุ่น

ตัวอย่างสมมติ: แรงดันตกหนึ่งโวลต์ถูกเฉลี่ยเหลือเล็กน้อย

สมมติระบบวัดอย่างง่ายเฉลี่ยแรงดันในหน้าต่าง 100 ms และบันทึกค่าต่ำสุดของค่าเฉลี่ยนั้น แหล่งแรงดันต่ำอยู่ที่ 5 V แต่ตกเป็น 4 V นาน 2 ms โดยเหตุการณ์อยู่ครบในหน้าต่างหนึ่ง ค่าเฉลี่ยหน้าต่างจะเป็น (5×98 + 4×2)/100 = 4.98 V แม้สัญญาณจริงเคยลงถึง 4 V ค่าต่ำสุดของผลอ่านจึงอาจบอกความต่างเพียง 20 mV

ถ้าแรงดันตกนาน 20 ms ในแบบจำลองเดียวกัน ค่าเฉลี่ยจะเป็น 4.80 V ส่วนการตกนานเต็มหน้าต่างให้ 4.00 V ตัวเลขเหล่านี้ไม่ได้อธิบายการทำงานของมิเตอร์รุ่นใดโดยเฉพาะ แต่แสดงว่าการเฉลี่ยด้านเวลาสามารถเปลี่ยนขนาดอาการที่เห็นได้ การนำ 4.98 V ไปสรุปว่าสัญญาณไม่เคยต่ำกว่าเกือบ 5 V จึงผิดจากขอบเขตข้อมูล

ช่องว่างการเก็บอาจทำให้พลาดทั้งเหตุการณ์

พิจารณาอีกแบบจำลองซึ่งเก็บค่าช่วงสั้นทุก 200 ms หากพัลส์ตก 2 ms เกิดระหว่างช่วงเก็บพอดี เครื่องอาจไม่เห็นเลย การทำซ้ำอาจจับได้บางรอบตามความสัมพันธ์เวลา แต่ถ้าจังหวะเหตุการณ์ล็อกกับรอบอ่าน ก็อาจพลาดซ้ำอย่างเป็นระบบ การบันทึกนานขึ้นอย่างเดียวจึงไม่ได้รับรองว่าจะเจอทุกเหตุการณ์โดยไม่เข้าใจวิธีสุ่มและเวลาที่ไม่เก็บ

จึงต้องแยกปัญหาอ่านไม่เต็มยอดเพราะเฉลี่ยออกจากปัญหาไม่เห็นเพราะไม่มีตัวอย่างในช่วงนั้น ทั้งสองอาจให้ค่าต่ำสุดดูสูงเกินจริง แต่แก้ต่างกัน โหมดจับยอดที่เหมาะอาจช่วยได้ในขอบเขตของมัน ส่วนงานที่ต้องรู้ลำดับและรูปร่างควรบันทึกคลื่นตามเวลาด้วยเครื่องที่มีการตั้งทริกเกอร์และความละเอียดเพียงพอ

1. 1
   ระดับปกติ

   5 V อยู่ 98 ms ของหน้าต่าง

2. 2
   ช่วงต่ำ

   4 V อยู่ 2 ms

3. 3
   ค่าเฉลี่ย

   (5 × 98 + 4 × 2)/100 = 4.98 V

4. 4
   การตีความ

   หน้าจออาจลดเพียง 0.02 V แม้ระดับต่ำจริงลด 1 V ในแบบจำลอง

ตัวอย่างสมมติใช้การเฉลี่ยสม่ำเสมอ ไม่ใช่สเปกมิเตอร์รุ่นใด

นำไปใช้ตั้งชุดทดสอบตอบสนองของฟังก์ชัน

1. อ่านข้อกำหนด MIN MAX และ Peak แยกกัน รวมช่วงความกว้างเหตุการณ์และย่านที่ใช้ได้
2. สร้างสัญญาณระดับต่ำในพิกัดด้วยเครื่องกำเนิดหรือชุดฝึกที่รู้รูปคลื่น ตั้งระดับก่อนและหลังให้ต่างชัดแต่ไม่เกินช่วงอินพุต
3. เริ่มเก็บก่อนเหตุการณ์และล้างค่าปลายสุดเดิมตามวิธีเครื่อง เพื่อไม่ให้ผลเก่าปะปน
4. ทดลองหลายความกว้าง เช่น ยาว กลาง และสั้น โดยคงระดับแรงดันเดิม แล้วเปรียบเทียบกับระบบอ้างอิงที่จับเหตุการณ์ได้จริง
5. บันทึกว่าแต่ละโหมดจับได้หรือไม่และได้เต็มขนาดเพียงใด พร้อมตั้งข้อจำกัดเฉพาะช่วงที่ตรวจ ไม่ขยายไปทุกสัญญาณ

การทดสอบควรใช้สัญญาณสร้างขึ้นที่ควบคุมได้ ไม่สร้างแรงดันตกบนระบบรถด้วยการดึงสายหรือทำให้ขั้วหลวมเพื่อทดลองเครื่องมือ การใช้ชุดฝึกช่วยแยกคุณสมบัติของเครื่องออกจากการตอบสนองของอุปกรณ์ที่อาจมีระบบป้องกันหรือสื่อสารซับซ้อน และลดความเสี่ยงที่จะทำให้อาการใหม่เกิดจากการทดลองเอง

ข้อผิดพลาดจากการเริ่มและหยุดบันทึก

ค่าต่ำสุดอาจมาจากช่วงก่อนเปิดแหล่งหรือหลังปิดแหล่ง ไม่ใช่แรงดันตกที่กำลังตรวจ หากต้องศึกษาช่วงทำงานนิ่ง ควรเริ่มหน้าต่างเก็บหลังถึงสภาวะนั้น หรือเก็บคลื่นทั้งหมดแล้วแยกช่วงอย่างมีเหตุผล ไม่ลบค่าศูนย์ทิ้งเฉย ๆ โดยไม่บอกว่ามาจากช่วงใด เพราะศูนย์ระหว่างทำงานจริงอาจเป็นหลักฐานสำคัญ

ค่าสูงสุดและต่ำสุดไม่ได้บอกลำดับเวลา ระยะคงอยู่ หรือจำนวนครั้งโดยอัตโนมัติ ถ้าเครื่องไม่มีเวลาประกอบ การอ่านต่ำสุด 4 V สูงสุด 5 V ยังไม่บอกว่าตกครั้งเดียวหรือหลายครั้ง และไม่บอกว่าแรงดันขึ้นก่อนหรือหลังอาการอื่น การคำนวณระยะหรือเหตุสัมพันธ์จากสองค่าปลายสุดจึงไม่มีข้อมูลพอ ต้องเลือกการบันทึกที่เก็บเวลาเพิ่ม

ตรวจสอบผลก่อนใช้คำว่าไม่พบแรงดันตก

ทดสอบฟังก์ชันกับพัลส์อ้างอิงที่ความกว้างใกล้เหตุการณ์ที่สนใจ แล้วตรวจว่าค่าจับได้อยู่ในขอบที่ต้องการ หากเครื่องจับพัลส์อ้างอิงไม่ได้ การไม่พบในงานจริงไม่ใช่หลักฐานลบที่หนักแน่น ควรเปลี่ยนเครื่องหรือวิธีเก็บที่มีความสามารถเหมาะ ไม่เพิ่มจำนวนรอบสุ่มไปเรื่อย ๆ แล้วสรุปว่าไม่มีอาการเพียงเพราะยังไม่เห็น

หากผลจาก Peak กับ MIN MAX ต่างกัน ให้ตรวจความเร็วและการเฉลี่ยตามคู่มือก่อนสรุปว่าเครื่องรวน การเปรียบเทียบต้องใช้สัญญาณเดียวกันและช่วงเก็บเดียวกัน โดยระบบอ้างอิงต้องไม่คลิปหรือสุ่มไม่ทันด้วย มิฉะนั้นการตรวจซ้ำเพียงย้ายข้อจำกัดจากเครื่องหนึ่งไปอีกเครื่อง ไม่ได้ยืนยันยอดที่แท้จริง

รายงานควรระบุโหมด เวลาตอบสนองที่อ้างจากคู่มือ ย่าน ช่วงเริ่มหยุด และความสามารถที่ยืนยันด้วยชุดฝึก เช่น ไม่พบการลดลงเกินขนาดที่กำหนดสำหรับเหตุการณ์ที่ยาวพอภายในช่วงบันทึกนี้ ข้อสรุปที่มีขอบเขตเช่นนี้ใช้ตัดสินได้ตรงกว่าบอกว่าไฟนิ่งตลอด และทำให้รู้ว่าต้องเก็บข้อมูลเพิ่มด้านไหนหากยังสงสัยพัลส์ที่สั้นกว่า
