เปิดตัวจำกัดแบนด์วิดท์เมื่อไรจึงช่วยวัดและเมื่อไรซ่อนเหตุการณ์

กรองให้ตรงปริมาณที่ต้องการ

ตัวจำกัดแบนด์วิดท์ลดส่วนความถี่สูงที่เข้ามามีผลต่อรูปคลื่น จึงช่วยให้ดูระดับหรือความแกว่งช้าบางงานได้ชัดขึ้น แต่สัญญาณที่เป็นเหตุการณ์จริงก็มีส่วนความถี่สูงเช่นกัน เครื่องไม่ได้รู้ว่าส่วนใดเป็นสิ่งที่ผู้ใช้สนใจและส่วนใดเป็นเสียงรบกวน การเปิดตัวกรองจึงเป็นการกำหนดขอบเขตปริมาณที่วัด ไม่ใช่การลบเฉพาะสิ่งผิดจากต้นทางโดยอัตโนมัติ

ก่อนเปิดควรตอบว่าโจทย์ต้องการระดับเฉลี่ย ริปเปิลในช่วงความถี่หนึ่ง หรือยอดพัลส์ทั้งหมด หากต้องเทียบกับเกณฑ์ที่ระบุแบนด์วิดท์การวัด ต้องใช้เงื่อนไขเดียวกับเกณฑ์ หากยังไม่มีเกณฑ์ ควรเก็บภาพก่อนกรองไว้เพื่อไม่ให้รายละเอียดที่อาจมีความหมายหายไปจากหลักฐาน การเลือกเพียงรูปที่เรียบที่สุดทำให้ข้อมูลดูแน่นอนกว่าความสามารถจริง

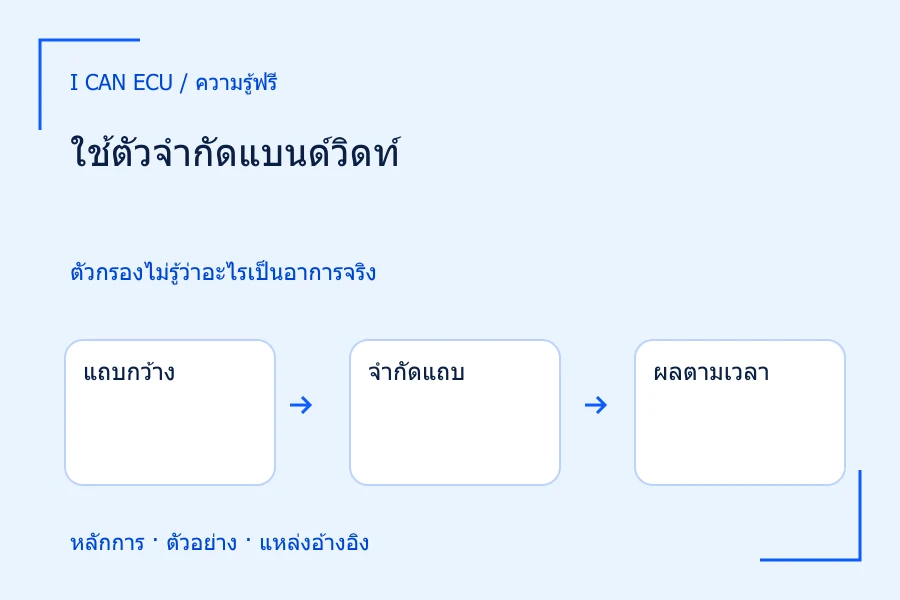

1. 1
   แถบกว้าง

   เห็นรายละเอียดเร็วร่วมกับเสียงรบกวน

2. 2
   จำกัดแถบ

   ลดองค์ประกอบเร็วทั้งรบกวนและสัญญาณจริง

3. 3
   ผลตามเวลา

   พัลส์อาจยอดลด หางยืด หรือไม่ผ่านเกณฑ์ตรวจ

4. 4
   รายงานแถบ

   ค่าสถิติก่อนหลังต้องกำกับการกรองและช่วงเวลา

เลือกแถบตามปริมาณเป้าหมายและเก็บหลักฐานก่อนกรอง

ตัวอย่างสมมติของพัลส์ผ่านตัวกรอง

ให้แบบจำลองตัวกรองความถี่ต่ำผ่านลำดับหนึ่งมี fc = 1 MHz จึงมีค่าคงตัวเวลา τ = 1/(2πfc) ประมาณ 0.159 µs เมื่อรับพัลส์เดี่ยวที่เริ่มจากศูนย์และสูง 1 V ผลที่ปลายช่วงพัลส์ยาว t เป็น 1−exp(−t/τ) โวลต์ โดยสมมติพักนานพอให้ฐานเดิมเป็นศูนย์ สูตรนี้แสดงแนวโน้มของการกรอง ไม่ใช่รูปตอบสนองของตัวเลือกแบนด์วิดท์ทุกรุ่น

ถ้าพัลส์ยาว 0.1 µs ค่าที่ปลายพัลส์จะประมาณ 1−exp(−0.1/0.159) = 0.4665 V จึงเห็นยอดต่ำกว่าครึ่งหนึ่งโดยประมาณ แม้ต้นทางสูง 1 V ถ้าพัลส์ยาว 1 µs จะได้ประมาณ 0.9981 V เพราะมีเวลาให้ทางกรองเข้าที่นานขึ้น ตัวกรองเดียวกันจึงอาจรักษาระดับของพัลส์ยาวได้ดี แต่ลดพัลส์สั้นที่เป็นสิ่งต้องการจับ

เมื่อพัลส์จบ ทางกรองยังคายการตอบสนองต่อไปทำให้หางยืด การใช้จุดผ่านเกณฑ์หนึ่งวัดความกว้างอาจได้ผลต่างจากพัลส์ต้นทาง และอาจไม่ผ่านเกณฑ์เลยหากยอดลดต่ำกว่าระดับทริกเกอร์ ตัวอย่างจึงไม่ได้เตือนเรื่องขนาดอย่างเดียว แต่รวมถึงการตรวจพบและเวลาที่เหตุการณ์ดูเหมือนเริ่มหรือจบด้วย

เสียงรบกวนลดเท่าไรต้องดูรูปสเปกตรัม

ในแบบจำลองที่เสียงรบกวนมีความหนาแน่นกำลังคงที่และรูปทางผ่านเหมือนกันเมื่อปรับขนาดแถบ ค่า RMS ของเสียงรบกวนแปรตามรากที่สองของแบนด์วิดท์สมมูล หากลดแบนด์วิดท์สมมูลจาก 100 เป็น 25 หน่วย ค่า RMS จะเหลือครึ่งหนึ่ง ไม่ใช่หนึ่งในสี่ ตัวอย่างนี้ช่วยแยกกำลังของรบกวนกับแอมพลิจูดที่แสดง

แต่ตัวเลขชื่อแบนด์วิดท์ −3 dB ไม่จำเป็นต้องเท่ากับแบนด์วิดท์สมมูลเสียงรบกวน และรบกวนจริงอาจมีเส้นความถี่เฉพาะหรือเกิดเป็นพัลส์ การเอารากอัตราส่วนชื่อย่านมาคาดทุกสถานการณ์จึงไม่เหมาะ ถ้าเสียงรบกวนอยู่ภายในแถบที่ยังผ่าน การลดแถบด้านสูงอาจช่วยน้อยกว่าที่คาด ต้องตรวจลักษณะสัญญาณและการจัดสายร่วมด้วย

1. 1
   พัลส์0.1 µs

   ยอดปลายพัลส์1−exp(−0.1/0.159) ≈ 0.4665 V

2. 2
   พัลส์1 µs

   ยอดปลายพัลส์ประมาณ0.9981 V

3. 3
   เทียบผล

   พัลส์สั้นถูกลดมากกว่า แม้ต้นทางสูงเท่ากัน

4. 4
   จำกัดข้อสรุป

   ค่าหลังกรองไม่แทนยอดทั้งหมดของต้นทาง และแบบจำลองไม่ใช่สเปกทุกเครื่อง

ตัวอย่างสมมติลำดับหนึ่ง τ ≈ 0.159 µs พัลส์เดี่ยวสูง1 V

เปรียบเทียบก่อนหลังโดยเก็บเงื่อนไขให้ตรง

1. เก็บข้อมูลก่อนจำกัดแบนด์วิดท์ด้วยช่วงรับที่ไม่คลิปและอัตราสุ่มพอ
2. ระบุว่ารายละเอียดความถี่สูงใดจำเป็นต่อคำถาม และเกณฑ์อ้างอิงใช้แถบเท่าไร
3. เปิดตัวจำกัดที่เครื่องรองรับ แล้วเก็บลำดับฝึกเดิมโดยคงโพรบและจุดต่อ
4. เปรียบเทียบระดับ RMS ยอด และเวลา ไม่เลือกดูเฉพาะความเรียบของเส้น
5. บันทึกสถานะตัวกรองทั้งในภาพและไฟล์ พร้อมเก็บฉบับก่อนกรองสำหรับตรวจย้อน

หากตัวกรองเป็นส่วนอนาล็อกก่อนการแปลง จะเปลี่ยนข้อมูลที่เก็บจริงและไม่สามารถปิดภายหลังเพื่อกู้ส่วนที่ถูกตัดได้ หากเป็นการประมวลผลดิจิทัลที่ยังเก็บข้อมูลดิบ เครื่องอาจอนุญาตให้วิเคราะห์ใหม่ได้ ต้องดูโครงสร้างรุ่นนั้น ไม่อนุมานจากชื่อเมนู คำว่าเปิดตัวกรองจึงควรมีรายละเอียดว่ากรองขั้นใดเมื่อจะใช้ข้อมูลซ้ำ

การกรองดิจิทัลหลังการสุ่มไม่สามารถแก้ aliasing ที่เกิดไปแล้วได้ทั่วไป เพราะส่วนเร็วอาจพับเข้ามาเป็นส่วนช้าในข้อมูล การลดแบนด์วิดท์ที่แสดงแล้วเส้นนิ่งจึงไม่ยืนยันว่าเก็บสัญญาณถูกต้องตั้งแต่ต้น ต้องเลือกอัตราสุ่มและทางเข้าที่เหมาะก่อน โดยเฉพาะเมื่อขยายช่วงเวลาแล้วอัตราสุ่มลดลง

ข้อผิดพลาดจากค่า peak-to-peak และการทริกเกอร์

ค่า peak-to-peak เป็นผลต่างระหว่างค่าสูงสุดกับต่ำสุดภายในช่วงข้อมูลที่เลือก จึงไวต่อยอดรบกวนและระยะบันทึก การเปิดตัวกรองแล้วค่านี้ลดลงอาจเป็นผลที่คาดได้ แต่ไม่ได้แปลว่าคุณภาพแหล่งจ่ายเปลี่ยน หากเปรียบเทียบสองวงจรหรือสองสภาวะ ต้องใช้ช่วงบันทึกและแถบวัดเหมือนกัน มิฉะนั้นกำลังเปรียบเทียบทั้งวงจรและเครื่องพร้อมกัน

ทางทริกเกอร์อาจใช้สัญญาณจากตำแหน่งต่างจากทางที่นำไปวัดตามสถาปัตยกรรมเครื่อง หากเปิดตัวกรองแล้วจำนวนเหตุการณ์ลดลง ต้องตรวจว่าทริกเกอร์ยังเห็นพัลส์ที่สนใจหรือไม่ ไม่สรุปว่าอาการเกิดน้อยลงจากจำนวนการจับอย่างเดียว การทดสอบพัลส์อ้างอิงที่รู้จำนวนช่วยแยกการไม่เกิดออกจากการตรวจไม่พบ

การต่อกราวด์ยาวหรือวงรอบรับรบกวนอาจทำให้เห็นยอดแหลม การกรองทำให้ยอดนั้นเล็กลงแต่ไม่ได้แก้สาเหตุการจัดวัด ถ้าต้องการข้อมูลต้นทางที่เชื่อถือได้ ควรตรวจการต่อให้เหมาะก่อนเลือกแถบ การแก้ที่ชุดวัดกับการกำหนดแถบปริมาณเป็นคนละงานและควรบันทึกแยก เพื่อไม่ให้เข้าใจว่าทุกยอดนอกแถบเป็นของปลอม

ตรวจว่ารายละเอียดสำคัญยังเหลือ

ใช้พัลส์แรงดันต่ำสองความยาวตามแบบจำลองหรือค่าที่เครื่องสร้างได้ในพิกัด ตรวจว่าเมื่อจำกัดแถบ พัลส์สั้นถูกลดมากกว่าพัลส์ยาวตามแนวโน้มหรือไม่ พร้อมตรวจเวลาทริกเกอร์และฐานที่ใช้วัด หากผลต่างมากจากคาด ต้องอ่านรูปทางผ่านจริงและอัตราสุ่ม ไม่ปรับสูตรให้ตรงภาพโดยไม่อธิบาย

รายงานควรมีค่าสองชุดเมื่อทั้งสองตอบคำถามต่างกัน เช่น ระดับริปเปิลในแถบที่กำหนดและยอดที่พบในแถบกว้าง พร้อมระบุว่าส่วนไหนเป็นการกรองในทางรับ การมีทั้งสองชุดไม่ใช่ข้อมูลขัดกัน แต่เป็นการบอกขอบเขตการสังเกตอย่างชัดเจน หากเก็บไว้เฉพาะชุดกรองแล้ว ต้องยอมรับว่าไม่สามารถยืนยันรายละเอียดนอกแถบจากไฟล์นั้นได้
