เลือกย่านวัดแรงดันให้ละเอียดพอโดยไม่เสียช่วงเผื่อ

ย่านวัดที่เหมาะสมไม่ได้เริ่มจากการหมุนลงต่ำที่สุดเพื่อให้มีทศนิยมมากที่สุด แต่เริ่มจากคำถามว่าจะต้องเห็นผลต่างขนาดเท่าไร และแรงดันตลอดการทดลองอาจขึ้นไปถึงไหน การวัดระดับคงที่บนโต๊ะกับการติดตามช่วงเปิดอุปกรณ์จึงอาจใช้ย่านต่างกันแม้แรงดันปกติเท่ากัน บทความนี้ใช้แหล่งสัญญาณแรงดันต่ำสมมติ ไม่กำหนดแรงดันยอมรับได้ของรถรุ่นใด

ย่านแสดงผลมีขอบเขตและขั้นของตัวเลข

สมมติมิเตอร์มีการแสดงผล 6,000 counts ย่านที่เรียก 6 V อาจแสดงได้ถึง 5.999 V และเปลี่ยนทีละ 0.001 V ส่วนย่าน 60 V เปลี่ยนทีละ 0.01 V ต้องดูตารางจริงเพราะชื่อย่านและขอบเปลี่ยนย่านอาจไม่ตรงกับตัวเลขกลม ๆ การย้ายขึ้นหนึ่งย่านจึงทำให้ความต่างเล็กบางส่วนมองเห็นยากขึ้น แต่ได้พื้นที่รองรับแรงดันที่สูงขึ้นระหว่างทดลอง

ขอบเขตการแสดงผลต่างจากแรงดันสูงสุดที่อินพุตรับได้อย่างปลอดภัย เครื่องขึ้นเกินย่านไม่ได้แปลว่ามีการตัดแรงดันจากสายวัด และการไม่ขึ้นเกินย่านก็ไม่ได้รับรองว่าชุดสายเหมาะกับพลังงานของวงจร ย่านวัดเป็นเรื่องการอ่านค่า ส่วนพิกัดตัวเครื่อง สายวัด และสภาพใช้งานเป็นอีกข้อกำหนดหนึ่ง ต้องผ่านทั้งสองส่วนก่อนต่อจริง

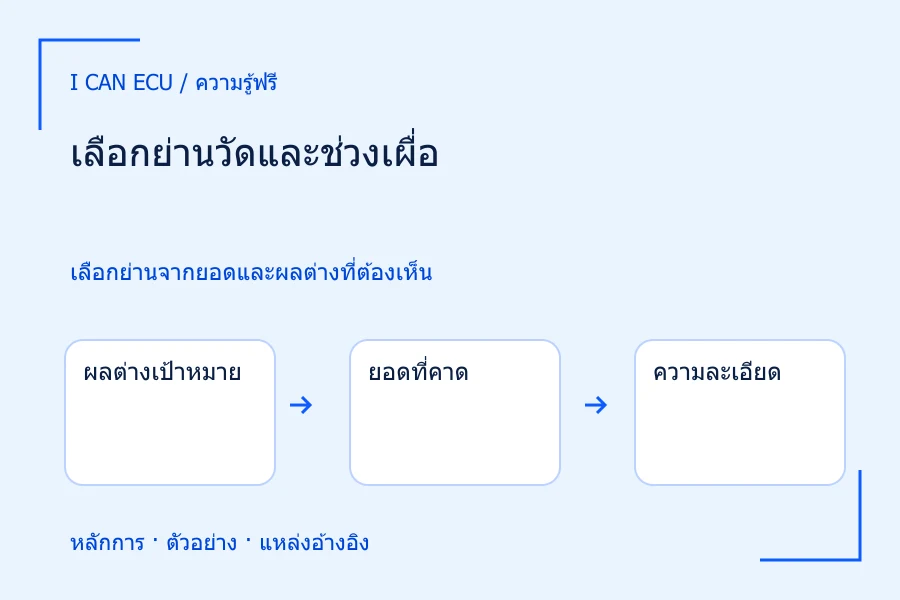

1. 1
   ผลต่างเป้าหมาย

   กำหนดว่าต้องแยกแรงดันเปลี่ยนเล็กเพียงใด

2. 2
   ยอดที่คาด

   พิจารณาช่วงเปิดด้วย ไม่ใช้เฉพาะระดับทำงานนิ่ง

3. 3
   ความละเอียด

   ย่านสมมติ 6 V อ่านทีละ 0.001 V ส่วน 60 V อ่านทีละ 0.01 V

4. 4
   เลือกให้พอ

   รักษาพื้นที่รองรับยอดและความละเอียดที่ตอบคำถามได้

การเพิ่มย่านช่วยรองรับขนาด แต่ไม่ได้เพิ่มความเร็วการจับพัลส์

ตัวอย่างสมมติ: อ่านรายละเอียดได้แต่พลาดช่วงเปิด

ให้ชุดฝึกมีแรงดันปกติ 4.800 V และต้องการเปรียบเทียบการเปลี่ยน 0.015 V ระหว่างสองภาวะ ย่าน 6 V ที่ละเอียด 0.001 V ทำให้ผลต่างเท่ากับ 15 ขั้นตัวเลข ขณะที่ย่าน 60 V ที่ละเอียด 0.01 V ให้เพียง 1.5 ขั้น จึงมีเหตุผลที่จะใช้ย่านต่ำสำหรับช่วงคงที่ แต่ความละเอียดเพียงอย่างเดียวยังไม่ยืนยันว่าผลต่างเป็นจริง ต้องประเมินสเปกความผิดพลาดและความนิ่งของแหล่งด้วย

ต่อมาสมมติเอกสารชุดฝึกระบุว่าระหว่างเปิดมีแรงดันชั่วคราวถึง 6.300 V การคงย่าน 6 V อาจทำให้ค่าระหว่างนั้นเกินย่าน การเลือกย่าน 60 V จึงเหมาะกว่าสำหรับสำรวจขนาดโดยรวม อย่างไรก็ตาม ถ้าเหตุการณ์สั้นกว่าความสามารถตอบสนองของมิเตอร์ แม้อยู่ในย่านก็ยังวัดยอดไม่ทันได้ การเพิ่มย่านแก้การอิ่มช่วงแสดงผล แต่ไม่เพิ่มความเร็วการจับเหตุการณ์

แยกการสำรวจภาพรวมออกจากการเปรียบเทียบละเอียด

ลำดับที่ใช้กับชุดทดลองซึ่งทราบพิกัดคือเริ่มจากย่านที่ครอบคลุมระดับสูงสุดที่คาด แล้วสังเกตทั้งช่วงเปิดและช่วงคงที่ จากนั้นถ้าต้องเปรียบเทียบผลเล็กในช่วงคงที่จึงเปลี่ยนไปย่านที่เหมาะกับช่วงนั้น พร้อมจดว่าเป็นคนละชุดการเก็บ ไม่ควรนำตัวเลขจากสองย่านมาต่อเป็นเส้นเวลาเดียวโดยไม่กำกับ เพราะขั้นตัวเลขและข้อกำหนดอาจเปลี่ยนระหว่างทาง

1. กำหนดผลต่างต่ำสุดที่ต้องการแยก เช่น ความเปลี่ยนแปลงของแหล่งอ้างอิงในชุดฝึก ไม่ใช้คำว่าต้องละเอียดมากโดยไม่มีขนาดกำกับ
2. หาขอบเขตสัญญาณจากข้อมูลของแหล่งกำเนิดหรือวงจรที่ทราบ รวมช่วงเปิดและปิด ถ้าไม่ทราบอย่าเดาจากค่าปกติอย่างเดียว
3. ตรวจตารางย่าน ความละเอียด และความแม่นยำร่วมกัน เลือกย่านที่ครอบคลุมเงื่อนไขและยังให้รายละเอียดพอ
4. ถ้าต้องใช้หลายย่าน ให้แยกช่วงบันทึกและบอกจุดเปลี่ยนย่าน รวมเวลาที่รอให้ผลอ่านนิ่ง
5. ตรวจซ้ำด้วยระดับอ้างอิงอย่างน้อยสองระดับภายในช่วงที่จะใช้งาน เพื่อดูว่าการตั้งค่าตอบคำถามได้จริง

1. 1
   จุดต่ำ

   แรงดัน 5.98 V อยู่ใต้ขอบย่านตัวอย่าง

2. 2
   จุดสูง

   แรงดัน 6.02 V อาจทำให้เครื่องเปลี่ยนเป็นย่าน 60 V

3. 3
   ล็อกย่านกว้าง

   ย่าน 60 V ทำให้ความละเอียดคงเดิมตลอดการแกว่ง

4. 4
   ข้อจำกัด

   หากต้องแยกระดับมิลลิโวลต์ ต้องใช้ระบบที่ให้ทั้งช่วงและความละเอียดเพียงพอ

ตัวอย่างสมมติแรงดันแกว่งรอบขอบ 6 V

การเลือกอัตโนมัติไม่ได้รู้ความสำคัญของเหตุการณ์

ย่านอัตโนมัติช่วยให้เครื่องเลือกช่วงที่อ่านได้สะดวก แต่ตรรกะการเปลี่ยนย่านตอบระดับสัญญาณและเงื่อนไขของเครื่อง ไม่ได้รู้ว่าผู้ทดลองกำลังติดตามยอดสั้นหรือผลต่างเล็ก หากค่าอยู่แถวจุดเปลี่ยนย่าน อาจเห็นตำแหน่งทศนิยมสลับไปมาและเกิดเวลารอระหว่างการตั้งภายใน การล็อกย่านอาจช่วยให้ข้อมูลสม่ำเสมอ แต่ต้องแน่ใจว่าไม่มีช่วงอื่นเกินย่านที่ล็อกไว้

ตัวอย่างสมมติอีกแบบคือแรงดันแกว่งระหว่าง 5.98 กับ 6.02 V เครื่องที่สลับระหว่างย่าน 6 และ 60 V อาจแสดงความละเอียดต่างกันในแต่ละครึ่งของการแกว่ง การเลือกย่าน 60 V คงที่ทำให้เงื่อนไขการแสดงคงเดิม แต่ถ้าต้องวัดการกระจายระดับมิลลิโวลต์อย่างจริงจังควรใช้เครื่องที่มีช่วงและความละเอียดเพียงพอพร้อมกัน การฝืนล็อกย่านต่ำไม่ใช่ทางแก้เพราะส่วนบนของสัญญาณยังเกินขอบเดิม

ข้อผิดพลาดจากการปัดเลขและการใช้เครื่องหมายเกินย่าน

ห้ามเปลี่ยนข้อความเกินย่านให้เป็นเลขศูนย์เมื่อส่งออกข้อมูล เพราะศูนย์เป็นค่าทางไฟฟ้าที่มีความหมายต่างจากอ่านไม่ได้ และห้ามแทนด้วยค่าสูงสุดของย่านแล้วนำไปเฉลี่ยเสมือนวัดได้จริง ข้อมูลลักษณะนี้ควรถูกระบุว่าเกินขอบเขตและแยกออกจากการคำนวณที่ต้องใช้ค่าจริง หากจำเป็นต้องหายอดสูงสุดต้องทำการเก็บใหม่ด้วยระบบที่เหมาะสม

เมื่อเครื่องแสดงทีละ 0.01 V อย่าเติมทศนิยมให้เป็น 0.001 V ในรายงานเพื่อให้ตรงกับคอลัมน์อื่น การจัดรูปแบบไม่ได้เพิ่มข้อมูล และอย่าตัดสินว่าผลอ่าน 4.80 กับ 4.81 V ต่างกันแน่นอนโดยไม่ดูความคลาดเคลื่อนของทั้งสองผล การมีหนึ่งขั้นเปลี่ยนบนจออาจเกิดจากค่าอยู่ใกล้จุดปัดหรือมีเสียงรบกวน ไม่จำเป็นต้องแปลว่าแหล่งจ่ายเปลี่ยนเท่าหนึ่งขั้นเต็ม

ตรวจสอบผลโดยทดสอบทั้งกลางย่านและใกล้ขอบ

ใช้แหล่งแรงดันต่ำที่ปรับได้และอยู่ในพิกัด ทดลองระดับกลางช่วงและระดับใกล้ขอบที่วางแผนใช้ บันทึกค่าตั้งแหล่งกับค่าที่วัดจริงแยกกัน เพราะหน้าจอของแหล่งไม่ใช่มาตรฐานอ้างอิงโดยอัตโนมัติ สังเกตการเปลี่ยนย่านและเวลารอโดยไม่จำเป็นต้องทำให้แรงดันเกินพิกัดอินพุต การฝึกเรื่องย่านต้องอยู่ในขอบเขตปลอดภัยของทั้งระบบเสมอ

รายงานควรบอกเหตุผลเลือกย่าน เช่น ใช้ย่านสูงสำรวจช่วงเริ่มต้นแล้วใช้ย่านต่ำเก็บช่วงคงที่เพื่อแยกผลต่าง 15 mV พร้อมระบุความละเอียดของแต่ละชุด ถ้าค่าสูงสุดยังไม่ทราบเพราะมิเตอร์จับเหตุการณ์ไม่ทัน ให้เขียนข้อจำกัดนั้นตรง ๆ และเลือกวิธีบันทึกที่เหมาะต่อไป การเลือกย่านจึงเป็นการออกแบบข้อมูลให้ตอบคำถาม ไม่ใช่การแข่งขันจำนวนทศนิยมบนหน้าจอ
