ข้อมูลภายในช่วงอาจมากกว่าจุดที่บันทึก
เมื่อแสดงช่วงเวลายาว เครื่องอาจต้องลดข้อมูลที่ได้จากการแปลงภายในให้เหลือจุดบันทึกตามความจุหรือความเร็วการแสดง โหมด Sample ในบางการออกแบบเลือกจุดแทนช่วง ขณะที่ Peak Detect เก็บค่าสูงสุดและต่ำสุดของช่วงตามกติกาเครื่อง จึงช่วยให้ยอดสั้นที่อยู่ระหว่างจุดแทนไม่หายไปโดยง่าย ต้องอ่านนิยามช่วงและการจัดเก็บของรุ่น เพราะไม่ใช่ทุกเครื่องจับคู่ค่าปลายสุดในแบบเดียวกัน
ประโยชน์หลักคือการค้นว่ามีค่าปลายสุดเกิดในบริเวณเวลาหนึ่ง ไม่ได้เท่ากับเก็บลำดับละเอียดทั้งหมดภายในบริเวณนั้น การพบยอดจึงอาจเป็นจุดเริ่มให้ซูมหรือเก็บใหม่ด้วยอัตราและความจุที่เหมาะ หากต้องการรูปพัลส์ ความกว้าง หรือระยะระหว่างหลายยอด การสรุปจากค่าสูงสุดต่ำสุดเพียงคู่เดียวไม่พอ

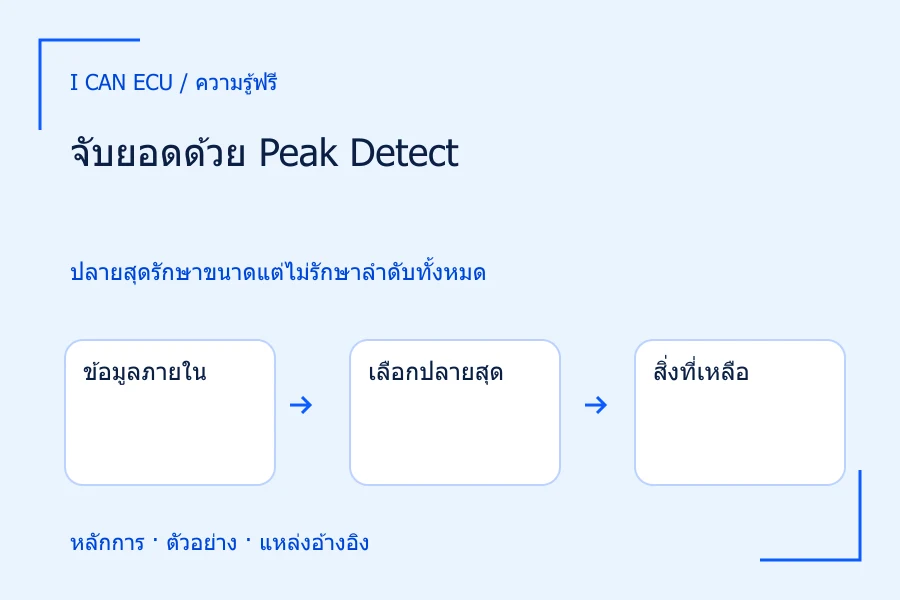

- ข้อมูลภายใน
ตัวแปลงอาจมีหลายจุดในช่วงที่ลดเหลือจุดแทน
- เลือกปลายสุด
เก็บต่ำสุดสูงสุดตามกติกาเครื่อง
- สิ่งที่เหลือ
รู้ว่ามีค่าถึงระดับหนึ่งในช่วงนั้น
- สิ่งที่ไม่รู้
คู่ปลายสุดไม่บอกจำนวนยอด ตำแหน่งละเอียด หรือความกว้างทั้งหมด
Peak Detect ใช้ค้นบริเวณที่มียอด แล้วต้องเก็บละเอียดเพิ่มหากต้องการเวลา
ตัวอย่างสมมติของข้อมูลสิบจุด
สมมติหนึ่งช่วงย่อยยาวประมาณ 10 µs มีตัวอย่างสิบค่า 1, 1, 1, 3, 1, 1, 1, 1, 1, 1 V โดยค่าที่ 3 V เป็นยอดที่เกิดสั้น หากโหมดเลือกจุดแรกแทนช่วงจะได้ 1 V และพลาดยอดในจุดที่สี่ แม้ตัวแปลงภายในเคยเก็บ 3 V ไว้แล้ว ปัญหานี้เกิดในขั้นลดข้อมูล ไม่จำเป็นต้องเกิดจากตัวแปลงช้าเกินไป
ถ้าใช้ค่าเฉลี่ยของสิบจุด จะได้ (9×1 + 3)/10 = 1.2 V ซึ่งยังไม่แทนยอด 3 V ส่วนการเก็บต่ำสุดสูงสุดให้ 1 V และ 3 V จึงรักษาหลักฐานว่ามีค่าถึง 3 V ในช่วงนั้นได้ ภาพสามแบบตอบคนละคำถาม ไม่ควรใช้ค่าเฉลี่ย 1.2 V ตัดสินว่า Peak Detect ที่แสดง 3 V อ่านเกินจริงโดยยังไม่ดูนิยามการเก็บ
แต่จากเพียงคู่ 1 และ 3 V ไม่รู้ว่ายอดเกิดที่จุดที่สี่ จุดที่เก้า หรือหลายจุด และไม่รู้ว่ามีรูปคลื่นระหว่างจุดอย่างไร หากยอดสองครั้งอยู่ในช่วงเดียวกันและสูงเท่ากัน คู่ปลายสุดก็อาจเหมือนยอดครั้งเดียว การนับจำนวนยอดหรือวัดความกว้างจากเส้นที่โปรแกรมวาดระหว่างค่าปลายสุดจึงไม่มีข้อมูลเพียงพอ
ช่วงย่อยกับความกว้างต่ำสุดที่จับได้
ความสามารถจับยอดยังถูกจำกัดด้วยแบนด์วิดท์และอัตราตัวอย่างภายใน หากพัลส์สั้นจนไม่ถูกส่งผ่านหรือไม่เคยตกบนตัวอย่างใด Peak Detect ไม่สามารถสร้างยอดกลับจากความว่างได้ คำว่าเก็บสูงสุดต่ำสุดจึงหมายถึงสูงสุดต่ำสุดของข้อมูลที่ระบบมีภายใต้เงื่อนไข ไม่ใช่รับรองยอดอนาล็อกทุกช่วงเวลาที่เกิดจริง
สเปกพัลส์ต่ำสุดที่จับได้อาจกำกับด้วยขนาด ย่าน ฐานเวลา หรือโหมดอื่น ต้องใช้เงื่อนไขเต็มและทดสอบกับรูปใกล้เป้าหมาย หากหน้าจอแสดงช่วงยาวแต่ยังจับยอดสั้นได้ ไม่ได้แปลว่าทุกจุดในไฟล์มีความละเอียดเท่าความกว้างยอดนั้น การตรวจพบขนาดกับการระบุตำแหน่งเวลาเป็นสมรรถนะคนละด้าน
- เลือกจุดแรก
Sampleตามแบบจำลองได้1 Vและพลาดยอด
- เฉลี่ยสิบจุด
(9×1+3)/10=1.2 V
- เก็บปลายสุด
ได้ต่ำสุด1 Vและสูงสุด3 V
- จำกัดคำอธิบาย
รู้ว่ามียอด แต่คู่1/3 Vไม่บอกว่ายอดอยู่จุดใดหรือกี่ครั้ง
ตัวอย่างสมมติอีกเก้าจุดเป็น1 V
ใช้ Peak Detect เป็นขั้นค้นหา
- ตั้งภาพรวมที่ครอบคลุมช่วงสนใจและตรวจว่าไม่คลิป
- อ่านนิยาม Peak Detect และข้อจำกัดพัลส์ของรุ่นในค่าตั้งที่ใช้
- เปรียบเทียบกับ Sample บนลำดับฝึกเดียวกันเพื่อดูว่ามียอดที่ถูกจุดแทนทิ้งหรือไม่
- เมื่อพบช่วงต้องสงสัย ให้เก็บข้อมูลละเอียดรอบช่วงนั้นเพื่อวัดรูปและเวลา
- เก็บทั้งผลค้นหาและผลยืนยัน โดยระบุว่าแต่ละชุดเก็บข้อมูลคนละแบบ
การเลือกทริกเกอร์ควรสอดคล้องกับเหตุการณ์ที่ต้องการยืนยัน ไม่ใช่เพียงตั้งให้ภาพ Peak Detect อยู่กับที่ หากยอดที่พบไม่ได้เป็นต้นทางทริกเกอร์ อาจต้องใช้เงื่อนไขที่ตรวจยอดนั้นโดยตรงและมีช่วงก่อนหลังพอ ทั้งนี้การเปลี่ยนทริกเกอร์ไม่ได้เพิ่มความสามารถส่งผ่านพัลส์ของทางรับ จึงต้องตรวจสองด้านแยกกัน
หากเหตุการณ์ทำซ้ำไม่ได้และมีเฉพาะค่าปลายสุดในไฟล์ ให้รายงานขอบความรู้ตามจริง เช่น ในช่วงนี้มีค่าที่เก็บได้สูงถึง 3 V แต่ไม่ทราบความกว้างจากข้อมูลที่ส่งออก การยอมรับข้อจำกัดนี้มีประโยชน์ต่อการตัดสินขั้นต่อไปมากกว่าการเติมเส้นแล้ววัดพัลส์ที่สร้างขึ้นเองจากรูปแสดง
ข้อผิดพลาดจากเสียงรบกวนและเส้นเชื่อม
Peak Detect เก็บปลายสุดของเสียงรบกวนด้วย ภาพจึงอาจดูหนาหรือมีแถบสูงต่ำมากกว่า Sample โดยไม่ได้แปลว่าระดับเฉลี่ยเปลี่ยน ต้องตรวจพิกัดช่วงรับและการจัดสาย หากต้องการศึกษาระดับคงตัวอาจใช้วิธีอื่นที่ตรงโจทย์ แต่ไม่ควรเลือกโหมดเฉลี่ยเพียงเพื่อทำให้ยอดที่ยังไม่ได้อธิบายหายไป
เมื่อโปรแกรมวาดเส้นจากค่าต่ำสุดไปสูงสุด เส้นแนวตั้งที่เห็นไม่ได้บอกว่าคลื่นจริงวิ่งผ่านทุกระดับในลำดับเดียวกับเส้นนั้น ณ เวลาที่วาด ต้องตรวจรูปแบบไฟล์ว่าจัดค่าปลายสุดอย่างไร ไม่ตีความจุดสลับต่ำสูงเป็นการสั่นความถี่สูงจริงโดยอัตโนมัติ โดยเฉพาะเมื่อนำไฟล์ไปวิเคราะห์ความถี่ในโปรแกรมที่คิดว่าทุกแถวเป็นตัวอย่างตามเวลาปกติ
การเปลี่ยนขนาดช่วงย่อยอาจทำให้ตำแหน่งและรูปลักษณ์ยอดเปลี่ยนบนภาพโดยเหตุการณ์เดิมไม่เปลี่ยน การเปรียบเทียบกราฟต้องเก็บฐานเวลาและโหมดเดียวกัน หรืออธิบายผลของการจัดกลุ่ม การซูมภาพ Peak Detect จึงควรอ่านพร้อมข้อมูลช่วงที่แต่ละคู่แทน ไม่ใช้ความกว้างเส้นบนจอเป็นความกว้างพัลส์ต้นทาง
ตรวจด้วยยอดที่ทราบตำแหน่ง
ใช้แหล่งฝึกแรงดันต่ำสร้างยอดสั้นในช่วงพื้นฐานคงที่และตรวจด้วยการรับละเอียดที่เหมาะ เลื่อนเวลายอดภายในหน้าต่างการลดข้อมูลแล้วเปรียบเทียบ Sample กับ Peak Detect หาก Sample บางตำแหน่งพลาดแต่ Peak Detect รักษาค่าสูงไว้ จะสนับสนุนหลักการเลือกปลายสุด ทั้งนี้ต้องตรวจว่าระยะยอดอยู่ในความสามารถจริง ไม่ยึดแบบจำลองสิบจุดแทนเครื่อง
รายงานควรแยกค่าปลายสุด ช่วงเวลาที่เป็นไปได้ และข้อมูลที่ยังไม่มี เช่น ยอดอย่างน้อยหนึ่งครั้งในช่วงย่อย แต่ยังนับจำนวนหรือระยะไม่ได้ ภาพประกอบจึงควรแสดงรายการจุดและผลสรุปสามวิธีให้เห็นตรง ๆ ไม่วาดรูปพัลส์ละเอียดจากคู่ต่ำสูงเพียงคู่เดียว ซึ่งจะทำให้ผู้ตรวจเข้าใจว่าได้ข้อมูลมากกว่าที่เก็บ
